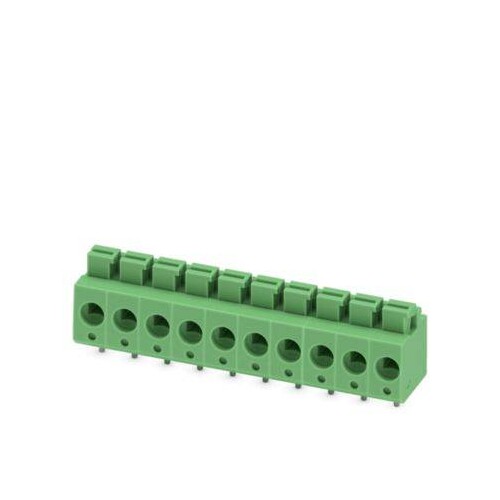

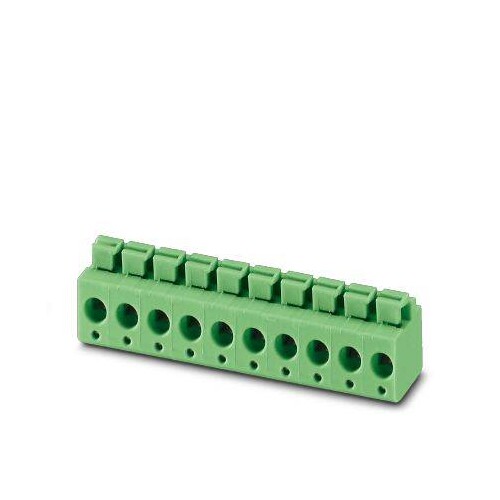

1792944 Phönix Contact PTS 1,5/10-5,0-H Leiterplatten Anschlussklemme

21655909
2594212
100 Stk
4046356616423
IN
85369010
Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 10, Anzahl der Reihen: 1, Polzahl pro Reihe: 10, Artikelfamilie: PTS 1,5/..-H, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
Anmerkungen zur LIMMERT-KI

Die Phönix Contact PCB-Anschlussklemme PTS 1,5/10-5,0-H ist eine hochzuverlässige Lösung für die Leiterplattenmontage, die mit einem Nennstrom von 16 A und einer Bemessungsspannung von 400 V arbeitet. Mit einer kompakten Baugröße und einem Rastermaß von 5 mm bietet diese Klemme Platz für bis zu 10 Positionen. Die Push-in-Federanschlusstechnik ermöglicht eine zeitsparende und werkzeuglose Verbindung, während die grüne Farbe und die robuste Konstruktion aus PA für Langlebigkeit sorgen. Die Klemme ist für die Wellenlötmontage geeignet und bietet eine definierte Kontaktkraft für langfristige Stabilität. Mit einer Pinlänge von 2,5 mm und einem Bohrungsdurchmesser von 1,2 mm ist sie einfach zu integrieren und zu testen.

Produktinfos

Nennstrom: 16 A
Nennspannung (III/2): 400 V
Nennquerschnitt: 1,5 mm²
Anzahl der Positionen: 10
Anzahl der Reihen: 1
Polzahl pro Reihe: 10
Rastermaß: 5 mm
Anschlussart: Push-in-Federanschluss
Montage: Wellenlöten
Anschlussrichtung Leiter/Platine: 0 °
Farbe: grün
Pinlänge: 2,5 mm
Pin-Dimensionen: 0,83 x 0,5 mm
Bohrungsdurchmesser: 1,2 mm
Isolierstoff: PA
Flammwidrigkeitsklasse nach UL 94: V0
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 10
    Anzahl der Etagen: 1
    Gehäusefarbe: grün
    Rastermaß der Anschlüsse: 5 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: sonstige
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14|2.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.14|2.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5|2.5 mm²
    Weitere Details
    Höhe: 16.1 mm
    Winkel Leiterplatte/Leiteranschluss: sonstige
    Bemessungsstrom In: 16 A
    Bemessungsspannung: 400 V
    Bemessungsstoßspannung: 4 kV
    Überspannungskategorie: III
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: Zinn
    Durchmesser Anschlusspin: 1.2 mm
    Länge des Pins: 2.5 mm
    Werkstoff des Isolierkörpers: sonstige
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Betriebstemperatur: -40|100 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Art der Banderolierung: Karton (für SMD)
