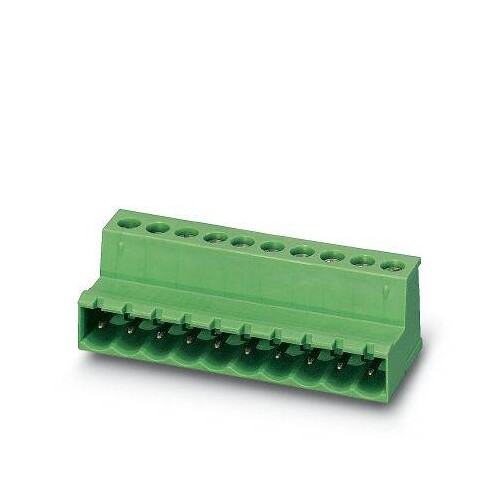

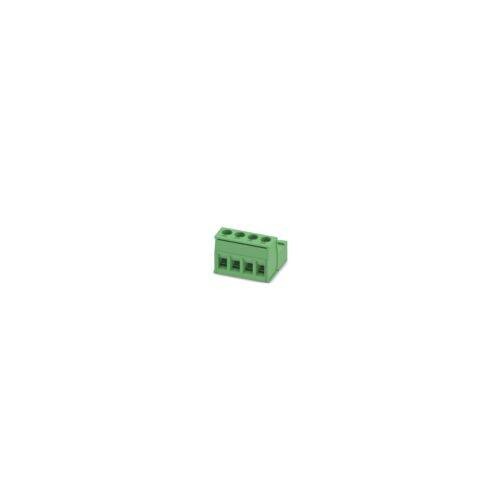

1786190 Phoenix Steckverbinder

21691385
4881742
50 Stk
2000216913857
4017918042349
DE
85366990
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift, Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: IC 2,5/..-ST, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
Anmerkungen zur LIMMERT-KI

Der Phoenix Steckverbinder IC 2,5/4-ST-5,08 (Artikelnummer 1786190) ist ein leistungsstarker Leiterplattenstecker, der sich ideal für Anwendungen in der industriellen Automatisierung eignet. Mit einem Nennstrom von 12 A und einer Nennspannung von bis zu 320 V bietet dieser Steckverbinder eine zuverlässige Verbindung für verschiedene elektronische Komponenten. Der Steckverbinder hat 4 Positionen und ein Rastermaß von 5,08 mm, was eine einfache Integration in bestehende Systeme ermöglicht. Die grüne Farbe und die Zinn-Kontaktoberfläche sorgen für eine hohe Sichtbarkeit und Korrosionsbeständigkeit. Der Schraubanschluss mit Zughülse gewährleistet eine sichere und feste Verbindung, während das PA-Isoliermaterial für eine hervorragende elektrische Isolation sorgt. Mit einem kompakten Design von 19,2 mm Länge, 21,82 mm Breite und 15 mm Höhe ist dieser Steckverbinder vielseitig einsetzbar und ermöglicht eine einfache Montage auf Leiterplatten.

Produktinfos

Nennstrom: 12 A
Anzahl der Positionen: 4
Rastermaß: 5,08 mm
Anschlussart: Schraubanschluss mit Zughülse
Farbe: grün
Kontaktoberfläche: Zinn
Länge: 19,2 mm
Breite: 21,82 mm
Höhe: 15 mm
Nennquerschnitt: 2,5 mm²
Maximale Belastbarkeit: 12 A
Isoliermaterial: PA
Flammwidrigkeitsklasse nach UL 94: V0
Schraubengewinde: M3
Anzugsmoment (min): 0,5 Nm
Anzugsmoment (max): 0,6 Nm
Bemessungsspannung (III/2): 320 V
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: sonstige
    Anzahl der Steckkontaktreihen: 1
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|2.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|2.5 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|2.5 mm²
    Werkstoff der Kontaktbeschichtung: Zinn
    Anschließbare Kabeltype: sonstige
    Rastermaß der Kontakte: 5.08 mm
    Verbindungsart: sonstige
    Weitere Details
    Rastermaß der Anschlüsse: 5.08 mm
    Winkel Kontakt/Leiteranschluss: sonstige
    Bemessungsstrom In: 12 A
    Bemessungsspannung: 320 V
    Bemessungsstoßspannung: 4 kV
    Überspannungskategorie: III
    Verschmutzungsgrad: 2
    Werkstoff des Kontaktes: Kupfer
    Werkstoff des Isolierkörpers: sonstige
    Werkstoff des Gehäuses: sonstige
    Gehäusefarbe: grün
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Mit Schutzleiter: Nein
    Betriebstemperatur: -40|100 °C
    Polzahl: 4
    Beschichtung Gehäuse: sonstige
