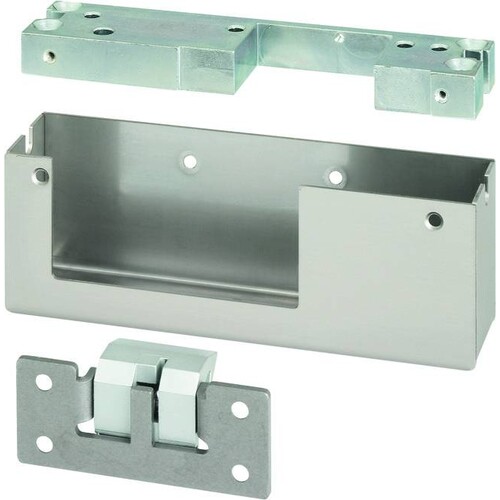

-------A0135-04 Eff Eff AUFBAU GEHAUSE A01 KPL.EDELSTAHL DIN LINKS
)
)
Artikelnummer :22722588
Hersteller Art Nr. :-------A0135-04
Herkunftsland :DE
Zolltarifnr :83016000
EAN: 4042203172500
Dieser Artikel wird für Sie bestellt.
Beschreibung
Aufbaugehäuse Modell A01, Die Lösung für Montagesituationen, bei denen der Einbau von Elektro-Türöffnern durch technische Schwierigkeiten oder rechtliche Vorschriften nicht möglich ist. Durch die Montage als zusätzliche Verriegelung ist die Tür in Ein- und Ausgangsrichtung gesichert. Besonders geeignet zur Kombination mit effeff Rettungsweg- und Zutrittskontrollsystemen., Das Aufbaugehäuse A01 integriert den Fluchttüröffner 331U zur Rettungswegsicherung., Dazu passende Türöffner Modell 131® und 331U immer DIN-links (4) und in FaFix®-Ausführung (FF) bestellen., Umfangreiches Montagematerial sowie Bohrschablone sind im Lieferumfang enthalten., Bei Verwendung von Arbeitsstrom-Türöffnern ist bei Stromausfall die Tür verriegelt, es besteht dann keine elektrische Öffnungsmöglichkeit. Auf der Montageseite kann mit geeigneten Werkzeugen eine mechanische Notentriegelung durchgeführt werden. Wir empfehlen, beim Einsatz von Arbeitsstromverriegelungen die Anlage mit einer Notstromversorgung zu betreiben. Bei Verwendung von Ruhestromtüröffnern ist bei Stromausfall die Tür entriegelt.
LIMMERT-KI Beschreibung
Das Aufbaugehäuse Modell A01 aus Edelstahl ist die ideale Lösung für Montagesituationen, in denen der Einbau von Elektro-Türöffnern aufgrund technischer Schwierigkeiten oder rechtlicher Vorschriften nicht möglich ist. Es ermöglicht die Montage als zusätzliche Verriegelung, wodurch die Tür in Ein- und Ausgangsrichtung gesichert ist. Besonders geeignet zur Kombination mit effeff Rettungsweg- und Zutrittskontrollsystemen, integriert das Gehäuse den Fluchttüröffner 331U zur Rettungswegsicherung. Mit kompakten Abmessungen und einer Höhe von 165 mm, Breite von 57 mm und Tiefe von 40 mm bietet es eine einfache Installation. Das Gehäuse ist für die Montage in senkrechter und waagerechter Position geeignet und erfüllt die deutsche Zulassung EltVTR. Umfangreiches Montagematerial sowie eine Bohrschablone sind im Lieferumfang enthalten.
Technische Merkmale (Limmert KI extrahiert):
| Höhe: | 78,7 mm |
| Höhe Gehäuse: | 165 mm |
| Breite: | 20 mm |
| Lastzyklen der Dauerfunktion: | 200000 |
| Max. Vorlast: | 3000 N |
| Türöffner Spannung: | 24 V DC |
| Tiefe: | 28 mm |
| Stromaufnahme 24 V DC: | 90 mA |
| Schaltleistung Rückmeldekontakt: | 24 V / 1 A |
| Verstellbare Falle (FF, FaFix®): | Ja |
| Ankerkontakt (AK/RR): | Ja |
| Montageart: | Aufbau |
| Festigkeit gegen Aufbruch: | 3000 N |
| Tiefe Gehäuse: | 40 mm |
| FaFix® Verstellbereich: | 4 mm |
| Diode (05): | Ja |
| DIN-Richtung: | Universal |
| Einbaulage: | senkrecht und waagerecht |
| Falleneingrifftiefe: | 6 mm |
| Rückmeldekontakt (RR): | Ja |
| Deutsche Zulassung EltVTR: | Ja |
| Ruhestrom: | Ja |
| Mit Gehäuse: | Nein |
| Lastzyklen werksinterne Prüfung: | 500000 |
| Betriebstemperaturbereich: | -15 °C bis +40 °C |
| Breite Gehäuse: | 57 mm |
| Nennwiderstand 24 V: | 260 Ohm |
| Betriebsnennspannung Toleranzbereich: | 24 V ± 10% |
Produktmerkmale
| Mit Gehäuse: | Nein |
| Montageart: | Aufbau |
| Deutsche Zulassung EltVTR: | Ja |
| Höhe: | 165 mm |
| Breite: | 57 mm |
| Tiefe: | 40 mm |
