3RS7020-2ET00 Siemens Trennwandler Passivtrenner, 1 kanalig ein: 4 20mA au

3RS7020-2ET00 Siemens Trennwandler Passivtrenner, 1 kanalig ein: 4 20mA au

Artikelnummer: 28418251

VPE: 1 Stk

EAN: 4047621001340

Herkunftsland: DE

Zolltarifnr.: 85389091

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3RS7020-2ET00

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

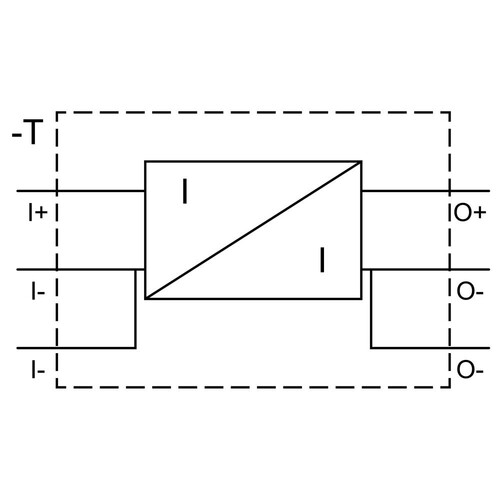

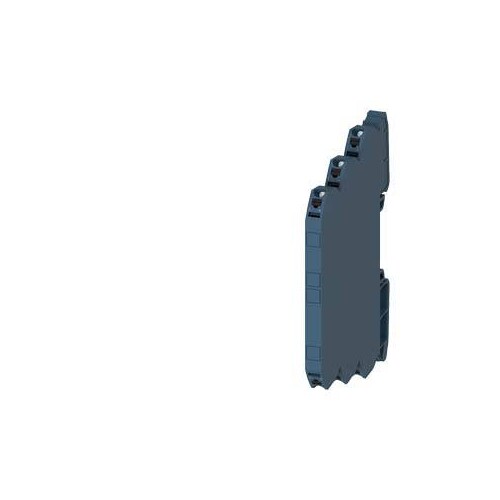

Trennwandler Passivtrenner, 1-kanalig Eingang: 4-20 mA Ausgang: 4-20mA Breite 6,2 mm Federzuganschluss (Push-In) Trennwandler SIRIUS 3RS70 zur galvanischen Trennung und Wandlung eines analogen Normsignals zwischen Steuerung und Sensorik/Aktorik. Durch die galvanische Trennung vermeiden die Trennwandler die gegenseitige Beeinflussung der Analogkanäle untereinander. Dank der schmalen, kompakten Bauform benötigen sie wenig Platz auf der Hutschiene, insbesondere in flachen Schaltkästen und Schaltschränken mit geringen Zeilenabständen. Das hochwertige, moderne Design in titangrau trägt zum durchgängigen Erscheinungsbild mit allen Siemens-Geräten im Schaltschrank bei. Das übersichtliche Geräteangebot deckt alle Anwendungsfälle ab und vereinfacht so die Logistik und Lagerhaltung. Verfügbar sind aktive und passive Einzelbereichs-, Mehrbereichs- und Universalwandler mit verschiedenen Versorgungsspannungen und Anschlussarten für verschiedene analoge Normsignale und andere gängige Sensorsignale. Außerdem bieten wir Varianten mit Hand-Automatik-Umschaltung zur gezielten Analogwertvorgabe an. Für die Trennwandler 3RS70 steht eine passende Potenzialtrennplatte sowie verschiedene Verbindungskämme zur Verfügung. Die Trennwandler 3RS70 lösen die bewährte Baureihe 3RS17 ab. SIRIUS Relais - ein Programm für alle Fälle.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der 3RS7020-2ET00 von Siemens ist ein passiver Trennwandler, der zur galvanischen Trennung und Wandlung von analogen Normsignalen entwickelt wurde. Mit einem kompakten Design von nur 6,2 mm Breite eignet sich dieser ein-kanalige Wandler ideal für den Einsatz auf Hutschienen und in engen Schaltschränken. Er unterstützt Eingangssignale von 4-20 mA und wandelt diese zuverlässig in ein entsprechendes Ausgangssignal um. Die hohe Isolationsspannung von 50 V und die Stoßspannungsfestigkeit von 1500 V gewährleisten eine sichere Anwendung in anspruchsvollen Umgebungen. Der Wandler ist für Betriebstemperaturen von -25 bis +60 °C geeignet und bietet eine Schutzart von IP20, was ihn zu einer robusten Wahl für industrielle Anwendungen macht. Der 3RS7020-2ET00 ist Teil der SIRIUS Produktreihe und bietet eine einfache Installation durch den Federzuganschluss.

Produktinfos

Produkttyp:	Trennwandler
Anzahl der Kanäle:	1
Eingangssignal:	4-20 mA
Ausgangssignal:	4-20 mA

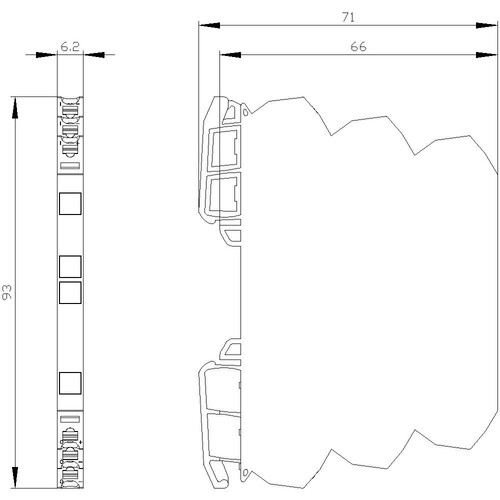

Breite:	6,2 mm
Höhe:	93 mm
Tiefe:	71 mm
Isolationsspannung:	50 V
Spannungsabfall am Betriebsmittel:	4,1 V
Stoßspannungsfestigkeit:	1500 V
Schutzart (IP):	IP20
Eingangsimpedanz:	100 Ω
Bürde am Ausgang:	1000 Ω
Temperaturbereich während Betrieb:	-25 ... +60 °C
Montageart:	Schnappbefestigung
Umgebungstemperatur während Lagerung:	-40 ... +80 °C
EMV-Störaussendung:	Umgebung B

Preisanzeige nur nach Anmeldung

Download

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3RS7020-2ET00

Produktinfos

Bemessungsversorgungsspannung AC:	0 V
Bemessungsversorgungsspannung DC:	0 V
Art der Spannungsversorgung:	0
Anzahl der Kanäle:	1
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:	Nein
Ausführung des elektrischen Anschlusses:	Federzuganschluss
Montageart:	Schnappbefestigung Tragschiene
Bürde:	1000\|1000 Ohm
Weitere Details
Bemessungsbetriebsfrequenz:	1000\|1000 Hz
Anzahl der Eingangsbereiche -60 mV ... +60 mV:	0
Anzahl der Eingangsbereiche -100 mV ... +100 mV:	0
Anzahl der Eingangsbereiche -300 mV ... +300 mV:	0
Anzahl der Eingangsbereiche -500 mV ... +500 mV:	0
Anzahl der Eingangsbereiche -1 V ... +1 V:	0
Anzahl der Eingangsbereiche -2 V ... +2 V:	0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V:	0
Anzahl der Eingangsbereiche -5 V ... +5 V:	0
Anzahl der Eingangsbereiche -10 V ... +10 V:	0
Anzahl der Eingangsbereiche -20 V ... +20 V:	0
Anzahl der Eingangsbereiche 0 mV ... 60 mV:	0
Anzahl der Eingangsbereiche 0 mV ... 100 mV:	0
Anzahl der Eingangsbereiche 0 mV ... 200 mV:	0
Anzahl der Eingangsbereiche 0 mV ... 300 mV:	0
Anzahl der Eingangsbereiche 0 mV ... 500 mV:	0
Anzahl der Eingangsbereiche 0 V ... 1 V:	0
Anzahl der Eingangsbereiche 0 V ... 2 V:	ohne
Anzahl der Eingangsbereiche 0 V ... 2,5 V:	0
Anzahl der Eingangsbereiche 0 V ... 5 V:	0
Anzahl der Eingangsbereiche 0 V ... 10 V:	0
Anzahl der Eingangsbereiche 0 V ... 20 V:	0
Anzahl der Eingangsbereiche 0 V ... 24 V:	0
Anzahl der Eingangsbereiche 0 V ... 30 V:	0
Anzahl der Eingangsbereiche 1 V ... 5 V:	0
Anzahl der Eingangsbereiche 2 V ... 10 V:	0
Anzahl der Eingangsbereiche +5 V ... -5 V:	0
Anzahl der Eingangsbereiche +10 V ... -10 V:	0
Anzahl der Eingangsbereiche 5 V ... 0 V:	0
Anzahl der Eingangsbereiche 5 V ... 1 V:	0
Anzahl der Eingangsbereiche 10 V ... 0 V:	0
Anzahl der Eingangsbereiche 10 V ... 2 V:	0
Anzahl der Eingangsbereiche 0 mA ... 5 mA:	0
Anzahl der Eingangsbereiche 0 mA ... 10 mA:	0
Anzahl der Eingangsbereiche 0 mA ... 20 mA:	0
Anzahl der Eingangsbereiche 4 mA ... 20 mA:	0
Anzahl der Eingangsbereiche -5 mA ... +5 mA:	0
Anzahl der Eingangsbereiche -10 mA ... +10 mA:	0
Anzahl der Eingangsbereiche -20 mA ... +20 mA:	0
Anzahl der Eingangsbereiche 20 mA ... 0 mA:	0
Anzahl der Eingangsbereiche 20 mA ... 4 mA:	0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV:	0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV:	0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV:	0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV:	0
Anzahl der Ausgangsbereiche -1 V ... +1 V:	0
Anzahl der Ausgangsbereiche -2 V ... +2 V:	0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V:	0
Anzahl der Ausgangsbereiche -5 V ... +5 V:	0
Anzahl der Ausgangsbereiche -10 V ... +10 V:	0
Anzahl der Ausgangsbereiche -20 V ... +20 V:	0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV:	0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV:	0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV:	0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV:	0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV:	0
Anzahl der Ausgangsbereiche 0 V ... 1 V:	0
Anzahl der Ausgangsbereiche 0 V ... 2 V:	0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V:	0\|60
Anzahl der Ausgangsbereiche 0 V ... 5 V:	0
Anzahl der Ausgangsbereiche 0 V ... 20 V:	0
Anzahl der Ausgangsbereiche 0 V ... 24 V:	0
Anzahl der Ausgangsbereiche 0 V ... 30 V:	0
Anzahl der Ausgangsbereiche 1 V ... 5 V:	0
Anzahl der Ausgangsbereiche 2 V ... 10 V:	0
Anzahl der Ausgangsbereiche +5 V ... -5 V:	0
Anzahl der Ausgangsbereiche +10 V ... -10 V:	0
Anzahl der Ausgangsbereiche 5 V ... 0 V:	0
Anzahl der Ausgangsbereiche 5 V ... 1 V:	0
Anzahl der Ausgangsbereiche 10 V ... 0 V:	0
Anzahl der Ausgangsbereiche 10 V ... 2 V:	0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA:	0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA:	0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA:	Federzuganschluss
Anzahl der Ausgangsbereiche 4 mA ... 20 mA:	0
Anzahl der Ausgangsbereiche -5 mA ... +5 mA:	0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA:	0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA:	0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA:	0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA:	-25\|60
Schaltspannung:	71 V
Schaltfrequenz:	6.2 Hz
Störmeldeausgang:	Nein
Eigensicher gemäß EN 60947-5-6 NAMUR:	Nein
Galvanische Trennung zwischen den Eingängen:	Nein
Galvanische Trennung zwischen Eingang und Ausgang:	Ja
Galvanische Trennung zwischen Ausgang zu Ausgang:	Nein
SIL gemäß IEC 61508:	0
Höhe:	93 mm
Breite:	6.2 mm
Tiefe:	71 mm
Leistungsaufnahme:	0 W
Bürdeneinfluss:	0 %/100%
Betriebstemperatur:	-25\|60 °C
Temperaturdrift:	0.015 %/K
Gerätebauform:	Einbaugerät
Schutzart (IP):	IP20
