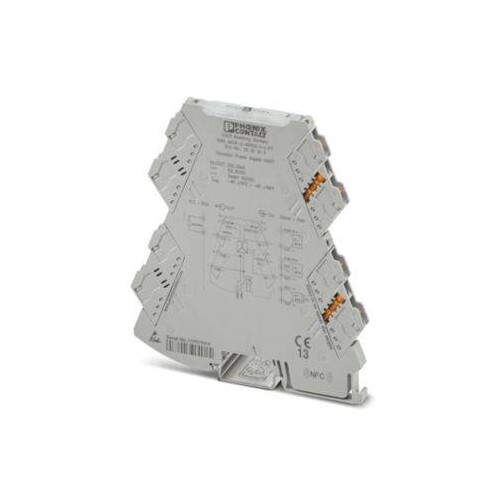

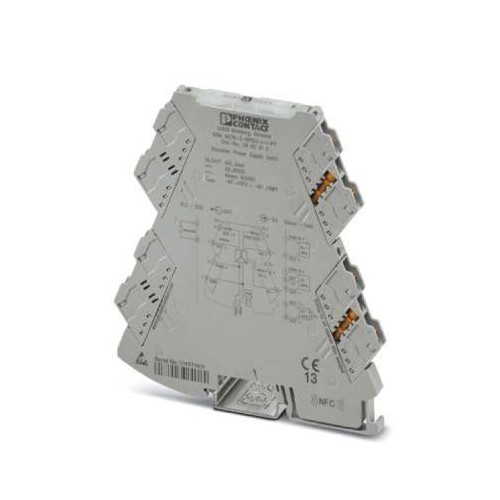

2902015 Phoenix Speisetrenner MINI MCR-2-RPSS-I-I-PT

29077063
1087621
1 Stk
DE
85437090
3-Wege-Speisetrenner mit steckbarer Anschlusstechnik. HART-transparent, Eingangssignal 0(4) mA ... 20 mA, Ausgangssignal 0(4) mA ... 20 mA. Das Gerät lässt sich sowohl im Trenner- als auch im Speisetrennerbetrieb verwenden. Push-in-Anschlusstechnik
Anmerkungen zur LIMMERT-KI

Der MINI MCR-2-RPSS-I-I-PT von Phoenix Contact ist ein vielseitiger 3-Wege-Speisetrenner, der mit steckbarer Anschlusstechnik ausgestattet ist. Er ermöglicht die bidirektionale Übertragung von HART-Datenprotokollen und ist sowohl im Trenner- als auch im Speisetrennerbetrieb einsetzbar. Mit einem Eingangssignal von 0(4)...20 mA und einem Ausgangssignal von 0(4)...20 mA bietet das Gerät eine maximale Ausgangslast von 600 Ω. Der Speisetrenner arbeitet bei einer Nennversorgungsspannung von 24 V DC und hat einen breiten Versorgungsspannungsbereich von 9,6 V DC bis 30 V DC. Mit einem kompakten Design von 6,2 mm Breite, 110,5 mm Höhe und 120,5 mm Tiefe ist er ideal für den Einsatz in verschiedenen industriellen Anwendungen. Die hohe Betriebstemperatur von bis zu 70 °C und die Schutzart IP20 machen ihn zu einer zuverlässigen Lösung für anspruchsvolle Umgebungen.

Produktinfos

Anschlussart: Push-in-Anschluss
Eingangssignal: 0(4)...20 mA
Ausgangssignal: 0(4)...20 mA
Maximale Ausgangslast: 600 Ω
Nennversorgungsspannung: 24 V DC
Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC
Typischer Stromverbrauch: 25 mA (24 V DC, Trennerbetrieb)
Betriebstemperatur: -40 °C ... 70 °C
Lagertemperatur: -40 °C ... 85 °C
Schutzart: IP20
Breite: 6,2 mm
Höhe: 110,5 mm
Tiefe: 120,5 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsversorgungsspannung DC: 30|9.6 V
    Art der Spannungsversorgung: sonstige
    Anzahl der Kanäle: 1
    Ausführung des elektrischen Anschlusses: sonstige
    Montageart: Schnappbefestigung Tragschiene
    Bürde: 600|600 Ohm
    Weitere Details
    Anzahl der Eingangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Eingangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Eingangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Eingangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Eingangsbereiche -1 V ... +1 V: 0
    Anzahl der Eingangsbereiche -2 V ... +2 V: 0
    Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Eingangsbereiche -5 V ... +5 V: 0
    Anzahl der Eingangsbereiche -10 V ... +10 V: 0
    Anzahl der Eingangsbereiche -20 V ... +20 V: 0
    Anzahl der Eingangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Eingangsbereiche 0 V ... 1 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 10 V: 0
    Anzahl der Eingangsbereiche 0 V ... 20 V: 0
    Anzahl der Eingangsbereiche 0 V ... 24 V: 0
    Anzahl der Eingangsbereiche 0 V ... 30 V: 0
    Anzahl der Eingangsbereiche 1 V ... 5 V: 0
    Anzahl der Eingangsbereiche 2 V ... 10 V: 0
    Anzahl der Eingangsbereiche +5 V ... -5 V: 0
    Anzahl der Eingangsbereiche +10 V ... -10 V: 0
    Anzahl der Eingangsbereiche 5 V ... 0 V: 0
    Anzahl der Eingangsbereiche 5 V ... 1 V: 0
    Anzahl der Eingangsbereiche 10 V ... 0 V: 0
    Anzahl der Eingangsbereiche 10 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 10 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 20 mA: 1
    Anzahl der Eingangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Eingangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Eingangsbereiche -10 mA ... +10 mA: 0
    Anzahl der Eingangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
    Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
    Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
    Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Ausgangsbereiche -5 V ... +5 V: 0
    Anzahl der Ausgangsbereiche -10 V ... +10 V: 0
    Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
    Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 5 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 10 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
    Anzahl der Ausgangsbereiche 1 V ... 5 V: 0
    Anzahl der Ausgangsbereiche 2 V ... 10 V: 0
    Anzahl der Ausgangsbereiche +5 V ... -5 V: 0
    Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 0
    Anzahl der Ausgangsbereiche 0 mA ... 20 mA: 1
    Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 0
    Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
    Störmeldeausgang: Ja
    Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
    Galvanische Trennung zwischen den Eingängen: Nein
    Höhe: 109.81 mm
    Breite: 6.2 mm
    Tiefe: 119.2 mm
    Leistungsaufnahme: 1.4 W
    Betriebstemperatur: -40|70 °C
    Temperaturdrift: 0.0075 %/K
    Gerätebauform: Einbaugerät
    Schutzart (IP): IP20
