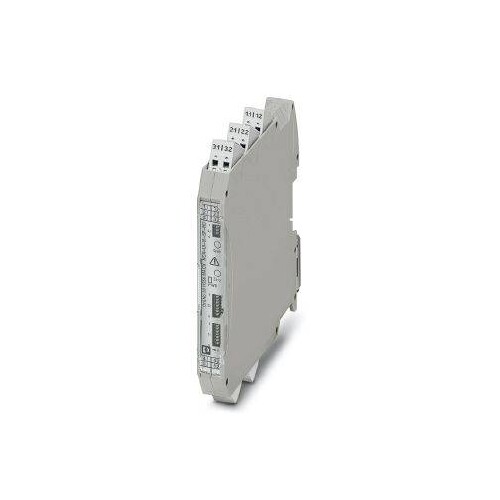

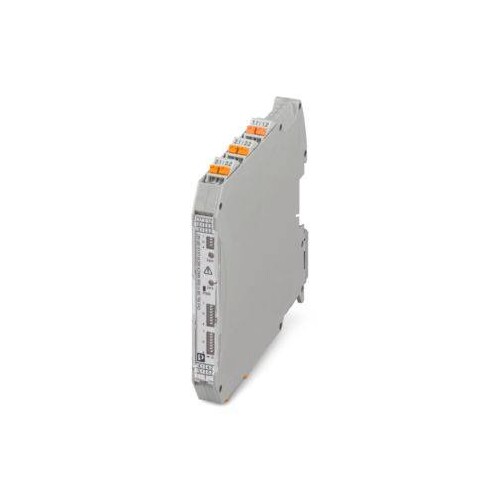

2811556 Phoenix MACX MCR- UI- UI- SP- NC

32043775
1 Stk
4046356467001
DE
85437090
weitere Infos weitere Infos ausblenden
Phoenix
2811556
beantwortete(n) Fragen weitere Varianten
Konfigurierbarer 3-Wege Trennverstärker mit sicherer, galvanischer Trennung, 24 V, Energiebrückung. Frontseitige DIP-Schalter, mehr als 1600 Signalumsetzungen einstellbar. Standardkonfiguration (IN 0 ... 10 V / OUT 0 ... 20 mA), Federkraftanschluss, SIL
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Phoenix MACX MCR-UI-UI-SP-NC ist ein konfigurierbarer 3-Wege-Trennverstärker, der eine sichere galvanische Trennung bei einer Versorgungsspannung von 24 V bietet. Mit über 1600 einstellbaren Signalumsetzungen über DIP-Schalter ist er äußerst flexibel. Die Standardkonfiguration unterstützt Eingangssignale von 0 bis 10 V und Ausgangssignale von 0 bis 20 mA. Der Trennverstärker ist für den Einsatz in Zone 2 zugelassen und erfüllt die SIL 2-Anforderungen gemäß EN 61508. Mit einem kompakten Design von nur 12,5 mm Breite, 99 mm Höhe und 114,5 mm Tiefe ist er ideal für die Montage auf DIN-Schienen. Der MACX MCR-UI-UI-SP-NC bietet eine hohe Zuverlässigkeit und ist für zeitkritische Anwendungen mit einer Frequenzgrenze von 10 kHz geeignet.

Produktinfos

Versorgungsspannung: 12 V DC ... 24 V DC (-20% / +25%)
Anzahl der Kanäle: 1
Eingangssignal: 0 V ... 10 V (konfigurierbar)
Ausgangssignal: 0 V ... 20 mA (konfigurierbar)
Max. Eingangsspannung: ± 100 V
Max. Eingangsstrom: ± 100 mA
Eingangsimpedanz Spannung: ca. 1 MΩ
Eingangsimpedanz Strom: ca. 10 Ω
Breite: 12,5 mm
Höhe: 99 mm
Tiefe: 114,5 mm
Betriebstemperatur: -20 °C ... 70 °C
Lagertemperatur: -40 °C ... 85 °C
Schutzart: IP20
Maximale Übertragungsfehler: ≤ 0,1 %
Frequenzgrenze: 10 kHz
Material des Gehäuses: PA 66-FR
Montageart: DIN-Schiene
SIL: SIL 2
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    10108049
    Preisanzeige nur nach Anmeldung
    01021700
    Preisanzeige nur nach Anmeldung
    01342936
    Preisanzeige nur nach Anmeldung
    02063133
    Preisanzeige nur nach Anmeldung
    01342943
    Preisanzeige nur nach Anmeldung
    01218168
    Preisanzeige nur nach Anmeldung
    02036638
    Preisanzeige nur nach Anmeldung
    31409112
    Preisanzeige nur nach Anmeldung
    01378825
    Preisanzeige nur nach Anmeldung
    02254933
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungsversorgungsspannung DC: 12|24 V
    Art der Spannungsversorgung: sonstige
    Anzahl der Kanäle: 1
    Ausführung des elektrischen Anschlusses: sonstige
    Montageart: Schnappbefestigung Tragschiene
    Bürde: 600|1000 Ohm
    Weitere Details
    Anzahl der Eingangsbereiche -60 mV ... +60 mV: 1
    Anzahl der Eingangsbereiche -100 mV ... +100 mV: 1
    Anzahl der Eingangsbereiche -300 mV ... +300 mV: 1
    Anzahl der Eingangsbereiche -500 mV ... +500 mV: 1
    Anzahl der Eingangsbereiche -1 V ... +1 V: 1
    Anzahl der Eingangsbereiche -2 V ... +2 V: 1
    Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Eingangsbereiche -5 V ... +5 V: 1
    Anzahl der Eingangsbereiche -10 V ... +10 V: 1
    Anzahl der Eingangsbereiche -20 V ... +20 V: 1
    Anzahl der Eingangsbereiche 0 mV ... 60 mV: 1
    Anzahl der Eingangsbereiche 0 mV ... 100 mV: 1
    Anzahl der Eingangsbereiche 0 mV ... 200 mV: 1
    Anzahl der Eingangsbereiche 0 mV ... 300 mV: 1
    Anzahl der Eingangsbereiche 0 mV ... 500 mV: 1
    Anzahl der Eingangsbereiche 0 V ... 1 V: 1
    Anzahl der Eingangsbereiche 0 V ... 2 V: 1
    Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 5 V: 1
    Anzahl der Eingangsbereiche 0 V ... 10 V: 1
    Anzahl der Eingangsbereiche 0 V ... 20 V: 1
    Anzahl der Eingangsbereiche 0 V ... 24 V: 0
    Anzahl der Eingangsbereiche 0 V ... 30 V: 1
    Anzahl der Eingangsbereiche 1 V ... 5 V: 1
    Anzahl der Eingangsbereiche 2 V ... 10 V: 1
    Anzahl der Eingangsbereiche +5 V ... -5 V: 0
    Anzahl der Eingangsbereiche +10 V ... -10 V: 0
    Anzahl der Eingangsbereiche 5 V ... 0 V: 0
    Anzahl der Eingangsbereiche 5 V ... 1 V: 0
    Anzahl der Eingangsbereiche 10 V ... 0 V: 0
    Anzahl der Eingangsbereiche 10 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 mA ... 5 mA: 1
    Anzahl der Eingangsbereiche 0 mA ... 10 mA: 1
    Anzahl der Eingangsbereiche 0 mA ... 20 mA: 1
    Anzahl der Eingangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Eingangsbereiche -5 mA ... +5 mA: 1
    Anzahl der Eingangsbereiche -10 mA ... +10 mA: 1
    Anzahl der Eingangsbereiche -20 mA ... +20 mA: 1
    Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
    Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
    Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
    Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 1
    Anzahl der Ausgangsbereiche -5 V ... +5 V: 1
    Anzahl der Ausgangsbereiche -10 V ... +10 V: 1
    Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
    Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 1
    Anzahl der Ausgangsbereiche 0 V ... 5 V: 1
    Anzahl der Ausgangsbereiche 0 V ... 10 V: 1
    Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
    Anzahl der Ausgangsbereiche 1 V ... 5 V: 1
    Anzahl der Ausgangsbereiche 2 V ... 10 V: 1
    Anzahl der Ausgangsbereiche +5 V ... -5 V: 0
    Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 1
    Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 1
    Anzahl der Ausgangsbereiche 0 mA ... 20 mA: 1
    Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 1
    Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 1
    Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 1
    Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
    Störmeldeausgang: Nein
    Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
    Galvanische Trennung zwischen den Eingängen: Nein
    Höhe: 116 mm
    Breite: 12.5 mm
    Tiefe: 113.7 mm
    Leistungsaufnahme: 0.7 W
    Betriebstemperatur: -20|70 °C
    Temperaturdrift: 0.0075 %/K
    Gerätebauform: Einbaugerät
    Schutzart (IP): IP20
