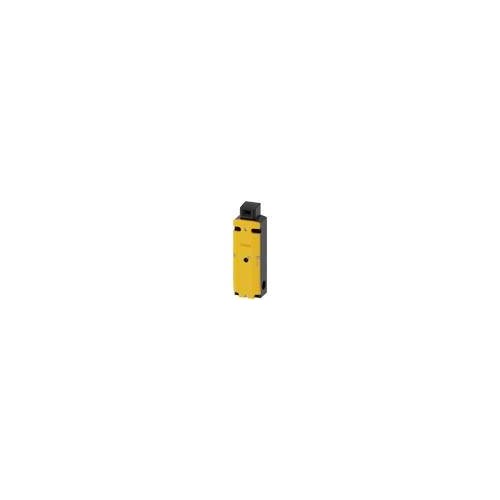

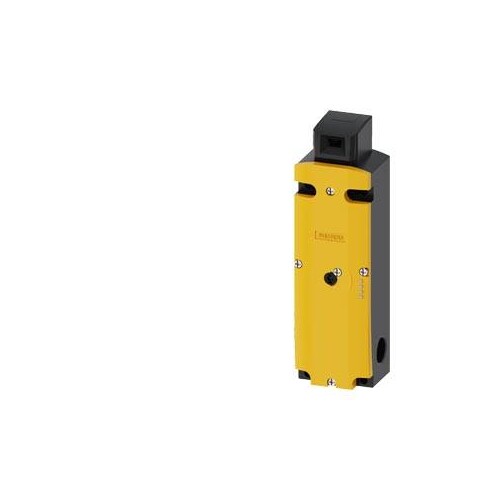

3SE5322-1SD21 Siemens POS.SCHALT.M. ZUHALT. M. HILFSENT.2XLED

3SE5322-1SD21 Siemens POS.SCHALT.M. ZUHALT. M. HILFSENT.2XLED

Artikelnummer: 26582991

Katalog Art.Nr.: 5193025

VPE: 1 Stk

EAN: 4011209683426

Herkunftsland: DE

Zolltarifnr.: 85365019

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3SE5322-1SD21

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Sicherheits-Positionsschalter mit Zuhaltung Zuhaltekraft 1300 N 5 Anfahrrichtungen Federkraftverriegelt Hilfsentriegelung vorne Magnetspannung DC 24 V Überwachung Betätiger 2Ö/1S Überwachung Magnet 2Ö/1S LED-Anzeige gelb/grün Lieferung ohne Betätiger. Betätiger 3SE5000-0AV. bitte separat bestellen Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Stellungsüberwachung beweglicher Schutzeinrichtungen. Sie bewirken, dass Schutztüren, Abdeckungen oder Schutzklappen/-gitter geschlossen gehalten werden, solange ein gefährlicher Zustand besteht. Die Antriebsköpfe in schraubenloser Montage sind um 4x90 Grad drehbar. Es sind 5 Anfahrrichtungen des Betätigers möglich, davon eine stirnseitig. Die Schaltelemente gewährleisten eine sehr hohe Kontaktsicherheit und sind nur mit getrennt kodiertem Betätiger schaltbar, die einen erhöhten Manipulationsschutz gewährleisten. LEDs zeigen den aktuellen Status des Geräts komfortabel an. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die Geräte stehen mit Feder- oder Magnetkraftverriegelung, in Kunststoff mit Zuhaltekraft 1300 N oder Metall mit Zuhaltekraft 2300 N zur Verfügung. Ein umfangreiches Spektrum an 3D kodierten Betätigern ist bestellbar. Einige Varianten sind optional mit LED-Statusanzeige erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Der Betätiger ist nicht im Lieferumfang der Sicherheitsschalter enthalten und muss getrennt bestellt werden. Als Zubehör sind je nach Ausführung Stecker sowie weiteres Anschlusszubehör erhältlich. Safety is a SIRIUS business.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Sicherheits-Positionsschalter 3SE5322-1SD21 von Siemens ist ein hochentwickelter mechanischer Sicherheitsschalter, der für die zuverlässige Überwachung von beweglichen Schutzeinrichtungen konzipiert ist. Mit einer Zuhaltekraft von 1300 N und einer Magnetspannung von 24 V DC bietet er eine robuste Lösung für industrielle Anwendungen. Der Schalter ist mit 6 Schließerkontakten und 185 Öffnerkontakten ausgestattet, was eine hohe Flexibilität und Sicherheit gewährleistet. Die Schutzart IP66/IP67 sorgt dafür, dass der Schalter auch unter rauen Bedingungen zuverlässig funktioniert. Mit einer mechanischen Lebensdauer von bis zu 1.000.000 Schaltspielen und einer elektrischen Lebensdauer von 1.000.000 Schaltspielen bei Verwendung eines Schützes ist dieser Schalter extrem langlebig. Er ist für Temperaturen von -25 bis +60 °C geeignet und bietet eine hohe Wiederholgenauigkeit von 0,05 mm. Der 3SE5322-1SD21 ist die ideale Wahl für Anwendungen, die höchste Sicherheitsanforderungen erfüllen müssen.

Produktinfos

Zuhaltekraft:	1300 N
Magnetspannung:	DC 24 V
Anzahl der Kontakte als Schließer:	6
Anzahl der Kontakte als Öffner:	185
Anzahl der Kontakte als Wechsler:	0
Schutzart (IP):	IP66/IP67
Schockfestigkeit:	30 g / 11 ms
Schwingfestigkeit:	0,35 mm / 5 g
Isolationsspannung:	250 V
Mechanische Lebensdauer (Schaltspiele):	1.000.000
Elektrische Lebensdauer (Schaltspiele) mit Schütz:	1.000.000
Thermischer Strom:	10 A
Material des Gehäuses:	Kunststoff
Umgebungstemperatur (Betrieb):	-25 ... +60 °C
Wiederholgenauigkeit:	0,05 mm
Aufgenommene Wirkleistung der Magnetspule:	3,5 W
Betriebsstrom bei AC-15 (24 V):	6 A
Betriebsstrom bei DC-13 (24 V):	3 A

Preisanzeige nur nach Anmeldung

Download

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3SE5322-1SD21

Produktinfos

Anzahl der Kontakte als Schließer:	6
Anzahl der Kontakte als Öffner:	185
Anzahl der Kontakte als Wechsler:	0
Zuhaltekraft:	1300 N
Mit Fluchtentriegelung:	0\|60
Ausführung des Schaltglieds:	Schleichschaltglied
Ausführung des elektrischen Anschlusses:	54
Werkstoff des Gehäuses:	Kunststoff
Geeignet für Sicherheitsfunktionen:	Ja
Weitere Details
Mit Statusanzeige:	Ja
Bemessungssteuerspeisespannung Magnetantrieb AC 50 Hz:	3 V
Bemessungssteuerspeisespannung Magnetantrieb AC 60 Hz:	0 V
Breite des Sensors:	54 mm
Höhe des Sensors:	43.5 mm
Länge des Sensors:	185 mm
Anzahl der sicherheitsgerichteten Hilfskontakte:	4
Bemessungsbetriebsstrom Ie bei AC-15, 24 V:	6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V:	Kunststoff A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V:	43.5 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V:	3\|24 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V:	0.55 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V:	4 A
Gehäusebauform:	Sonderbauform
Ausführung der Schnittstelle:	ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation:	ohne
Explosionsschutz-Kategorie für Gas:	ohne
Explosionsschutz-Kategorie für Staub:	ohne
Umgebungstemperatur während des Betriebs:	-25\|60 °C
Schutzart (IP):	IP66/IP67
