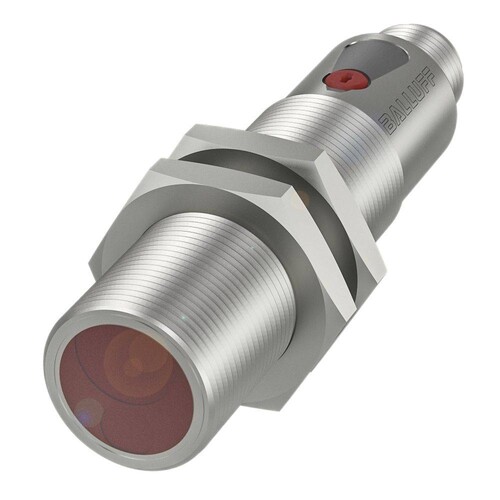

BOS01C5 Balluff BOS 18M-PA-LH23-S4

31571057
1 Stk
HU
85365019
Lichttaster mit Hintergrundausblendung gewährleisten eine zuverlässige Erkennung unabhängig von Oberfläche, Farbe und Material.Ihre Tastweise ist auch bei verschiedenen Remissionsgraden nahezu konstant. Baureihe=18M, Abmessung=Ø 18 x 75 mm, Schnittstelle=PNP Schließer (NO) PNP Öffner (NC), Funktionsprinzip=Optoelektronischer Sensor, Funktionsprinzip optisch=Lichttaster, Triangulation, Optische Besonderheit=Hintergrundausblendung, Strahlcharakteristik=Fokus typisch bei 100 mm, Lichtart=Laser Rotlicht, Lichtfleckgröße=0.05 x 0.1 mm im Fokus, Reichweite=30...150 mm, Anschluss=Steckverbinder, M12x1-Stecker, 4-polig, Gehäusematerial=Messing, Aktive Fläche, Material=PMMA, Betriebsspannung Ub=10...30 VDC, Zulassung/Konformität=CE < multisep/ > cULus < multisep/ > EAC < multisep/ > WEEE
Anmerkungen zur LIMMERT-KI

Der BOS 18M-PA-LH23-S4 von Balluff ist ein hochpräziser optoelektronischer Sensor mit einer kompakten zylindrischen Bauform von Ø 18 x 75 mm. Dieser Sensor arbeitet im Bereich von -5 bis 55 °C und bietet eine Schutzart von IP67, was ihn ideal für den Einsatz in rauen Umgebungen macht. Mit einer Betriebsspannung von 10 bis 30 VDC und einer maximalen Schaltfrequenz von 500 Hz ist er vielseitig einsetzbar. Der Sensor verfügt über eine Hintergrundausblendung, die eine zuverlässige Erkennung unabhängig von Oberfläche, Farbe und Material gewährleistet. Mit einem einstellbaren Schaltabstand von bis zu 150 mm und einer Laserklasse von 1 bietet der BOS 18M-PA-LH23-S4 eine hohe Genauigkeit und Zuverlässigkeit. Die Verbindung erfolgt über einen M12x1-Stecker, der eine einfache Integration in bestehende Systeme ermöglicht.

Produktinfos

Umgebungstemperatur: -5…55 °C
Schutzklasse: II
Schutzart: IP67
Zulassung: CE, cULus
Grundnorm: IEC 60947-5-2
Serie: 18M
Bauform: Zylinder
Optik: Gerade
Gehäusematerial: Messing
Material der Sensorebene: PMMA
Oberflächenschutz: nickelbeschichtet
Dimension: Ø 18 x 75 mm
Abstandabweichung: 6 % max.
Befestigungsdetail: Mutter M18x1
Kleinster Teil: typ. 50 µm am Brennpunkt
Drehmoment max.: 15 Nm
Umgebungslicht max.: 10000 Lux
Maximale Leistung Po: 390 µW
Strahlcharakteristik: Fokus, typisch bei 100 mm
Einsteller: Potentiometer 10-Drehung (1x)
Einstellung: Bemessungs-Schaltabstand (Sn)
Anschluss: M12x1-Stecker, 4-polig, A-codiert
Oberflächenkontakt: Goldbeschichtet
Polarisationsschutz: ja
Kurzschlussschutz: ja
Hysterese H max.: 5 %
Lastkapazität max.: 0,1 µF
Leerlaufstrom Io max.: 30 mA
Betriebsspannung Ub: 10…30 VDC
Verschmutzungsgrad: 3
Fehlverdrahtungsschutz: ja
Impulsdauer t max.: 10000 µs
Nennisolationsspannung Ui: 75 V DC
Nennstrom Ie DC: 100 mA
Nennspannung Ue DC: 24 V
Bereitstellungsverzögerung tv max.: 100 ms
Wiederholgenauigkeit max.: 1 %
Reststrom Ir max.: 10 µA
Schaltfrequenz: 500 Hz
Ausschaltverzögerung toff max.: 1 ms
Einschaltverzögerung ton max.: 1 ms
Nutzungsart: DC -13
Spannungsabfall Ud max.: 2,5 V
Laserklasse: 1
Lichtart: Laser Rotlicht
Optische Besonderheit: Hintergrundausblendung
Wellenlänge: 660 nm
Schaltfunktion: PNP, NC/NO
Messbereich: 30…150 mm
Einstellbarer Schaltabstand Sn: 150 mm
Ripple max.: 15 %
Temperaturdrift max.: 15 %
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart: DC
    Bemessungssteuerspeisespannung DC: 24 V
    Ausführung des Schaltausgangs: PNP
    Ausführung des elektrischen Anschlusses: Steckanschluss
    Ausführung der Schaltfunktion: Schließer (NO)
    Gehäusebauform: Zylinder, Gewinde
    Weitere Details
    Betriebsmittel-Schutzklasse: Schutzklasse 2
    Durchmesser Sensor: 18 mm
    Länge des Sensors: 75 mm
    Werkstoff des Gehäuses: Metall
    Schaltfrequenz: 500 Hz
    Laserschutzklasse: Klasse 1
    Wellenlänge des Sensors: 660 nm
    Schutzart (IP): IP67
