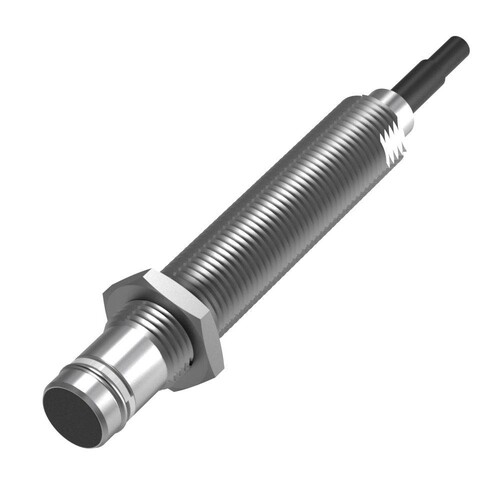

BHS001F BALLUFF Sensor Induktiv BES 516-300-S135-D-PU-05

20640977
4739091
1 Stk
CN
85365019
Unsere hochdruckfesten induktiven Sensoren halten einem Druck von bis zu 500 bar stand. Sie sind daher perfekt für die Positionsüberwachung Ihrer Hydraulik geeignet, wie z. B. für die Endlagenkontrolle an hydraulischen Zylindern oder die Überwachung von Ventilpositionen. Induktiver Sensor, Ø 12 x 61 mm, Kabel, Schließer (NO), Nennschaltabstand Sn=1.5 mm, bündig, 500 bar, öldruckfest, Gehäusematerial=Edelstahl, Aktive Fläche, Material=EP
Anmerkungen zur LIMMERT-KI

Der induktive Sensor BES 516-300-S135-D-PU-05 von Balluff ist ein hochdruckfester Sensor, der bis zu 500 bar standhält und sich ideal für die Positionsüberwachung in hydraulischen Anwendungen eignet. Mit einem Nennschaltabstand von 1,5 mm und einem kompakten Design von Ø 12 x 61 mm ist dieser Sensor perfekt für die Endlagenkontrolle an hydraulischen Zylindern oder zur Überwachung von Ventilpositionen. Er bietet eine Betriebsspannung von 10 bis 30 V DC und einen Schaltausgang als PNP Schließer (NO). Der Sensor ist aus robustem Edelstahl gefertigt und besitzt eine Schutzart von IP68, was ihn für den Einsatz in rauen Umgebungen prädestiniert. Mit einer hohen Schaltfrequenz von 1000 Hz und einer Wiederholgenauigkeit von 5 % ist der BES 516-300-S135-D-PU-05 eine zuverlässige Wahl für anspruchsvolle Anwendungen.

Produktinfos

Grundnorm: IEC 60947-5-2
Zulassung/Konformität: CE, cULus, EAC, WEEE
Schaltausgang: PNP Schließer (NO)
Bemessungsbetriebsspannung: 24 V DC
Bemessungsbetriebsstrom: 200 mA
Bemessungsisolationsspannung: 75 V DC
Bemessungskurzschlussstrom: 100 A
Bereitschaftsverzug: max. 10 ms
Betriebsspannung: 10…30 V DC
Gebrauchskategorie: DC-13
Kleinster Betriebsstrom: 0 mA
Lastkapazität max.: 0.5 µF
Leerlaufstrom Io max., bedämpft: 10 mA
Leerlaufstrom Io max., unbedämpft: 1 mA
Reststrom lr max.: 10 µA
Restwelligkeit max.: 15 % von Ue
Schaltfrequenz: 1000 Hz
Anschlussart: Kabel, 5.00 m, PUR
Anzahl der Leiter: 3
Kabeldurchmesser: 3.50 mm
Kabellänge: 5 m
Kurzschlussschutz: ja
Leiterquerschnitt: 0.14 mm²
Verpolungssicher: ja
Erfassungsbereich: 1.5 mm
Nennschaltabstand: 1.5 mm
Realschaltabstand: 1.5 mm
Temperaturdrift max.: 10 % von Sr
Wiederholgenauigkeit max.: 5.0 % von Sr
MTTF (40 °C): 720 a
Abmessung: Ø 12 x 61 mm
Druckfestigkeit max.: 500 bar
Umgebungstemperatur: -25…80 °C
Schutzart: IP68
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Schaltabstand: 1.5 mm
    Durchmesser Sensor: 12 mm
    Länge des Sensors: 61 mm
    Spannungsart: DC
    Gehäusebauform: Zylinder, Gewinde
    Ausführung des elektrischen Anschlusses: Kabel
    Ausführung des Schaltausgangs: PNP
    Mechanische Einbaubedingung für Sensor: bündig
    Bemessungssteuerspeisespannung DC: 24 V
    Schaltfrequenz: 1000 Hz
    Weitere Details
    Ausführung der Schaltfunktion: Schließer
    Werkstoff des Gehäuses: Metall
