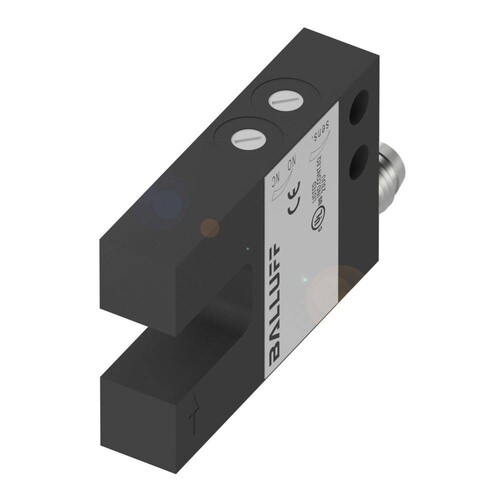

BGL0003 Balluff BGL 10A-005-S49

31569594
1 Stk
DE
85365019
Unsere Gabellichtschranken mit Sender und Empfänger in einem Gehäuse sind bereits justiert. Das reduziert Ihren Aufwand, spart wertvolle Zeit bei der Inbetriebnahme und unterstützt einen zuverlässigen Prozess. In punkto Genauigkeit sind die Gabellichtschranken von Balluff unerreicht. Unser umfassendes Portfolio bietet zuverlässige Lösungen. Auch für besondere Applikationen wie z.B. zur Transparenterkennung, Wasserdetektion und Bahnkantensteuerung. Baureihe=A, Abmessung=10 x 30 x 54 mm, Gabelweite=10 mm, Schnittstelle=PNP Schließer/Öffner (NO/NC), Funktionsprinzip=Gabellichtschranke, Funktionsprinzip optisch=Einweglichtschranke, Strahlcharakteristik=divergent, Lichtart=Rotlicht, Lichtfleckgröße=Ø 1.0 mm Lichtaustritt, Anschluss=Steckverbinder, M8x1-Stecker, 3-polig, Gehäusematerial=Zink, Druckguss, Aktive Fläche, Material=Glas, Betriebsspannung Ub=10...30 VDC, Zulassung/Konformität=cULus < multisep/ > CE < multisep/ > EAC < multisep/ > WEEE
Anmerkungen zur LIMMERT-KI

Der Balluff BGL 10A-005-S49 ist ein hochpräziser Gabellichtschranken-Sensor, der für eine Vielzahl von industriellen Anwendungen konzipiert ist. Mit einer kompakten Bauform von 10 x 30 x 54 mm und einer Gabelöffnung von 10 mm bietet dieser Sensor eine zuverlässige Erkennung von Objekten mit einer minimalen Teilgröße von 2,0 mm. Der Sensor arbeitet mit einer Betriebsspannung von 10 bis 30 VDC und hat eine Schaltfrequenz von bis zu 5000 Hz, was ihn ideal für schnelle Anwendungen macht. Dank der Schutzart IP67 ist er gegen Staub und Wasser geschützt, was seine Einsatzfähigkeit in rauen Umgebungen gewährleistet. Der BGL 10A-005-S49 verfügt über eine einstellbare Empfindlichkeit und eine Licht-/Dunkelumschaltung, die eine flexible Anpassung an verschiedene Anwendungen ermöglicht. Mit einer Wiederholgenauigkeit von bis zu 20 µm und einem geringen Spannungsabfall von 3 V ist dieser Sensor eine ausgezeichnete Wahl für präzise Steuerungs- und Automatisierungsaufgaben.

Produktinfos

Empfindlichkeit: Einstellbar
Licht-/Dunkelumschaltung: Ja
Optische Achse: Gerade
Ausgangsfunktion: PNP (NO/NC)
Reststrom Ir max.: 50 µA
Schaltfrequenz: 5000 Hz
Ausschaltverzögerung toff max.: 0,1 ms
Einschaltverzögerung ton max.: 0,1 ms
Nutzungsart: DC-13
Spannungsabfall Ud max. bei Ie: 3 V
Umgebungstemperatur: -10…60 °C
Schutzart: IP67
Zulassung: cULus, CE
Basisnorm: IEC 60947-5-2
Serie: A
Bauform: Gabel
Material Gehäuse: Zink, Druckguss
Material der Sensoroberfläche: Glas
Einsteller: Potentiometer 270° (2x)
Elektrischer Anschluss: M8x1-Stecker, 3-polig
Oberflächenbeschichtung: Lackiert
Hysterese H max.: 0,07 mm
Lastkapazität max. bei Ue: 0,5 µF
Leerlaufstrom Io max. bei Ue: 25 mA
Betriebsspannung Ub: 10…30 VDC
Nennisolationsspannung Ui: 75 V DC
Nennstrom Ie: DC 200 mA
Nennbetriebsspannung Ue: DC 24 V
Bereitverzögerung tv max.: 200 ms
Wiederholgenauigkeit seitlich max.: 20 µm
Abmessungen: 10 x 30 x 54 mm
Befestigungsdetails: Schraube M4
Gabelöffnung: 10 mm
Kleinste Teilgröße: typ. 2,0 mm
Umgebungslicht max.: 5000 Lux
Strahlcharakteristik: Divergent
Lichtart: Rotlicht
Wellenlänge: 640 nm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart: DC
    Bemessungssteuerspeisespannung DC: 24 V
    Ausführung des elektrischen Anschlusses: Steckanschluss
    Ausführung der Schaltfunktion: antivalent
    Weitere Details
    Ausführung des Schaltausgangs: PNP
    Gehäusebauform: quaderförmig
    Breite des Sensors: 10 mm
    Höhe des Sensors: 30 mm
    Länge des Sensors: 54 mm
    Werkstoff des Gehäuses: Metall
    Schaltfrequenz: 5000 Hz
    Wellenlänge des Sensors: 640 nm
    Schutzart (IP): IP67
