  6. 3SE52120LU22 Siemens Scharnierschalter Metallgehäuse, 31mm

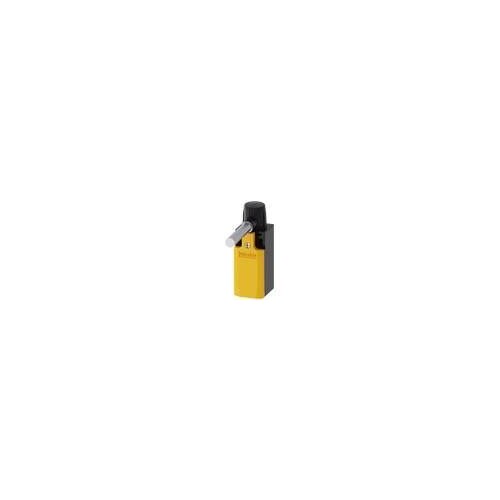

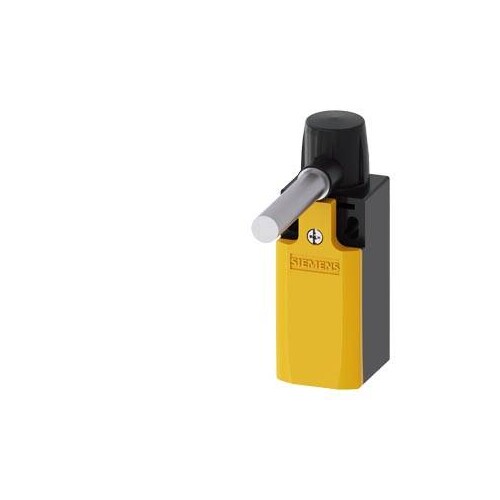

3SE52120LU22 Siemens Scharnierschalter Metallgehäuse, 31mm

32044146
1 Stk
4011209862623
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3SE5212-0LU22
beantwortete(n) Fragen weitere Varianten

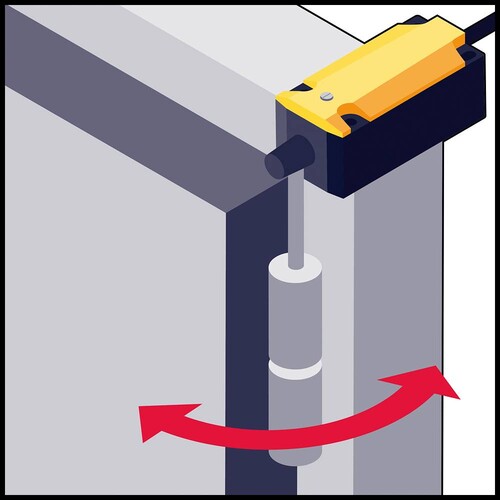

Scharnierschalter Metallgehäuse, 31mm, EN 50047 Geräteanschluss 1 x (M20 x 1,5) Sprungschaltglieder 2Ö/1S integriert, mit Vollwelle Durchmesser = 10 mm Schaltwinkel 10° Mechanische Sicherheits-Scharnierschalter SIRIUS 3SE5 zur Stellungsüberwachung beweglicher Schutzeinrichtungen, besonders für den Einsatz an schwenkbaren Türen und Klappen von Maschinen. Die mechanischen Sicherheits-Scharnierschalter gehören zum modularem System, denn sie haben das gleiche Gehäuse wie die Positionsschalter. Ein Abschalten und Melden findet ohne zeitliche Verzögerung bei kleinem Öffnungswinkel von 10 Grad statt. Die einfache und schnelle Verdrahtungstechnik ermöglicht beim Anschließen eine große Zeitersparnis. Befestigung und Schaltpunkte nach EN 50047 und EN 50041. Die Geräte sind klimafest und weltweit zugelassen (IEC, UL). Es stehen verschiedene Gehäusegrößen, mit Hohlwelle oder Vollwelle, in Kunststoff oder Metall zur Verfügung. Außerdem sind Varianten mit integriertem Scharnier erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind Antriebsköpfe mit Hohlwelle oder Vollwelle erhältlich. Safety is a SIRIUS business.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der 3SE52120LU22 Scharnierschalter von Siemens ist ein robuster mechanischer Sicherheitsschalter mit einem Metallgehäuse und einer kompakten Bauform von 31 mm. Er erfüllt die Anforderungen der EN 50047 und ist ideal für die Überwachung beweglicher Schutzeinrichtungen, wie schwenkbare Türen und Klappen. Mit einer Nennspannung von 400 V und einer thermischen Stromstärke von bis zu 10 A bietet er zuverlässige Leistung in anspruchsvollen Umgebungen. Die integrierten Schaltkontakte bestehen aus 2 NC und 1 NO, was eine flexible Anwendung ermöglicht. Die Schutzart IP66/IP67 gewährleistet eine hohe Widerstandsfähigkeit gegen Staub und Wasser. Der Schalter ist für Betriebstemperaturen von -25 bis +85 °C geeignet und bietet eine mechanische Lebensdauer von bis zu 1.000.000 Zyklen. Die einfache Montage und Verdrahtung machen ihn zur idealen Wahl für industrielle Anwendungen.

Produktinfos

Gehäusematerial: Metall
Bauform: Block, schmal
Betriebstemperatur: -25 ... +85 °C
Lagertemperatur: -40 ... +90 °C
Schutzart (IP): IP66/IP67
Nennspannung: 400 V

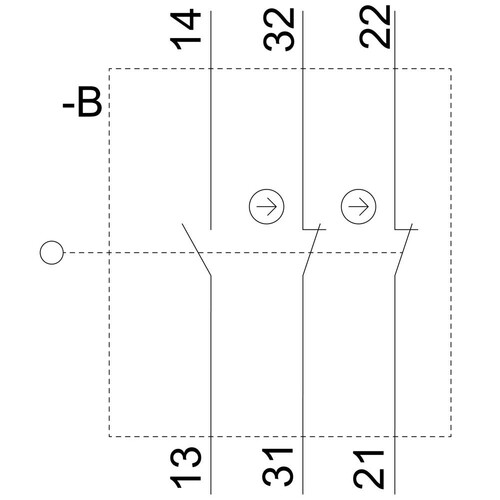

Schaltkontakte: 2 NC/1 NO
Durchmesser des Betätigungselements: 10 mm
Betätigungswinkel: 10°
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer (AC-15 bei 230 V): 100.000 Zyklen
Thermischer Strom: 10 A
Anzahl der NC Kontakte: 2
Anzahl der NO Kontakte: 1
Montageposition: beliebig
Befestigungsart: Schraubbefestigung
Anschlussart: Schraubklemmen
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    10130113
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

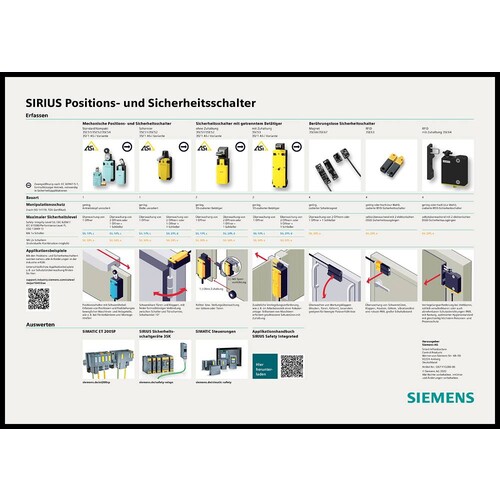

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3SE5212-0LU22

    Produktinfos

    Anzahl der Kontakte als Schließer: 1
    Anzahl der Kontakte als Öffner: 2
    Anzahl der Kontakte als Wechsler: 0
    Werkstoff des Gehäuses: Metall
    Ausführung des Betätigungselements: ohne
    Ausrichtung des Betätigungselements: Rollenstößel gerade
    Ausführung des elektrischen Anschlusses: 2
    Geeignet für Sicherheitsfunktionen: Ja
    Schaltfunktion: Sprungschaltglied
    Weitere Details
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Schutzart (IP): IP66/IP67
    Breite des Sensors: 31 mm
    Durchmesser Sensor: 12 mm
    Höhe des Sensors: 83.5 mm
    Länge des Sensors: 92 mm
    Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A
    Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 92 A
    Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 31 A
    Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A
    Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0.55 A
    Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 1 A
    Ausgang elektronisch: Nein
    Zwangsöffnung: Ja
    Anzahl der sicherheitsgerichteten Hilfskontakte: 2
    Ausführung der Schnittstelle: ohne
    Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
    Gehäusebauform: Quader
    Beschichtung Gehäuse: lackiert
    Mit Statusanzeige: Nein
    Umgebungstemperatur während des Betriebs: -25|85 °C
    Schaltfunktion verrastend: Nein
