EP10426803 ESY-LUX PD-C360i/24 PRÄSENZ- MELDER BIS 10M HÖHE 360° 230V 16A

20080900
4064544
1 Stk
4015120426803
DE
85365080
EP10426803
beantwortete(n) Fragen weitere Varianten
Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage Unterputz.Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m und für eine unabhängige Steuerung von 2 Beleuchtungszonen (Fensterbereich und Innenbereich) in Abhängigkeit von Anwesenheit und Tageslicht.Zusätzlicher Schaltkontakt (Kanal 3) HLK zum Schalten einer weiteren Lichtquelle oder zur Ansteuerung von Heizung/Lüftung/Klima in Abhängigkeit von Anwesenheit.Beide Lichtkanäle als auch HLK Kontakt mit 16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt), speziell geeignet zum Schalten von kapazitiven Lasten wie z. B. EVGs, parallelkompensierte Leuchtstofflampen, Kompakt-Leuchtstofflampen, Energiesparlampen.Optimal geeignet für die Installation in großen Höhen bis 10 m, wie Sporthallen, Lagerhallen etc..Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft.Einfache Programmierung per Fernbedienung  mit - blue mode - Technologie oder per Einstellelemente.Integrierter Umschalter für die Einstellung per Fernbedienung oder per Einstellregler - Vermeidung von Fehlbedienung und als Sabotageschutz.Ausblendung von Störquellen durch Reduzierung der Sensitivität per DIP-Schalter.Zusätzlicher Tastereingang je Kanal mit Umschaltfunktion - Raum = EIN + AUS/Korridor = EIN - .Melder kann als Voll- oder Halbautomat genutzt werden.Standardausführung als Unterputzgerät.Erweiterung des Erfassungsbereichs durch Anschluss von Slave-Geräten.Gezielte Ausblendung von Bereichen mittels beiliegender Linsenmaske.
Anmerkungen zur LIMMERT-KI

Der ESY-LUX PD-C360i/24 Präsenzmelder ist ein hochentwickeltes Gerät zur Deckenmontage, das einen 360° Erfassungsbereich bietet und ideal für große Räume bis zu 10 m Höhe geeignet ist. Mit einer Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m ermöglicht er eine unabhängige Steuerung von zwei Beleuchtungszonen und bietet zusätzliche Funktionen zur Ansteuerung von Heizung, Lüftung und Klima. Der Melder unterstützt eine maximale Schaltleistung von 2300 W und ist mit einem Hochleistungsrelais ausgestattet, das für kapazitive Lasten optimiert ist. Die einfache Programmierung erfolgt über eine IR-Fernbedienung oder direkt am Gerät. Mit einem Gewicht von nur 189 g und einer kompakten Bauweise ist er leicht zu installieren und bietet dank der Schutzart IP20 zuverlässigen Betrieb in Innenräumen.

Produktinfos

Gerätekategorie: Decken-Präsenzmelder
Montageort: Decke

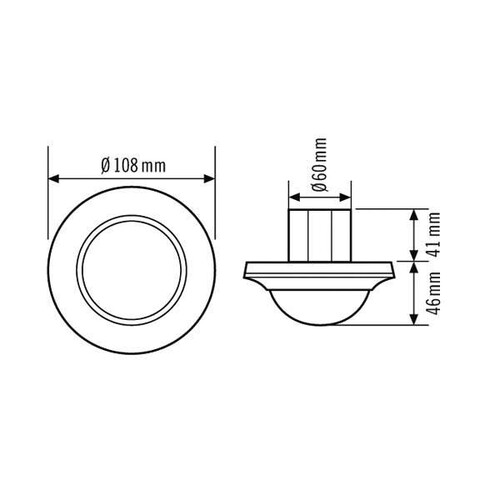

Einbaumaß: Einbautiefe: 41 mm, Ø 60 mm
Anschlussart: Steckklemme
Leiterquerschnitt: 1.5 mm²
Abmessungen (Höhe): 70 mm
Abmessungen (Ø): 108 mm
Gewicht: 189 g
Material: UV-stabilisiertes Polycarbonat
Schutzart: IP20
Betriebstemperatur: -25 °C bis +50 °C
Relative Luftfeuchte: 5 – 93 %, nicht kondensierend
Farbe: weiß, ähnlich RAL 9010
Nennspannung: 230 V ~ / 50 Hz
Einschaltstrom: 800 A / 200 µs
Leistungsaufnahme: 0.3 W
Erfassungswinkel: 360°
Erfassungsreichweite (quer): Ø 24 m
Erfassungsreichweite (frontal): Ø 11 m
Erfassungsreichweite (Präsenzbereich): Ø 8 m
Empfohlene Montagehöhe: 3 m
Max. Montagehöhe: 10 m
Helligkeitswert: 5 – 2000 lx
Anzahl Lichtkanäle: 2
Anzahl HLK-Kanäle: 1
Max. Anzahl Slave-Melder: 10
Nachlaufzeit (max): 30 min
Nachlaufzeit (min): 60 s
Preisanzeige nur nach Anmeldung
B

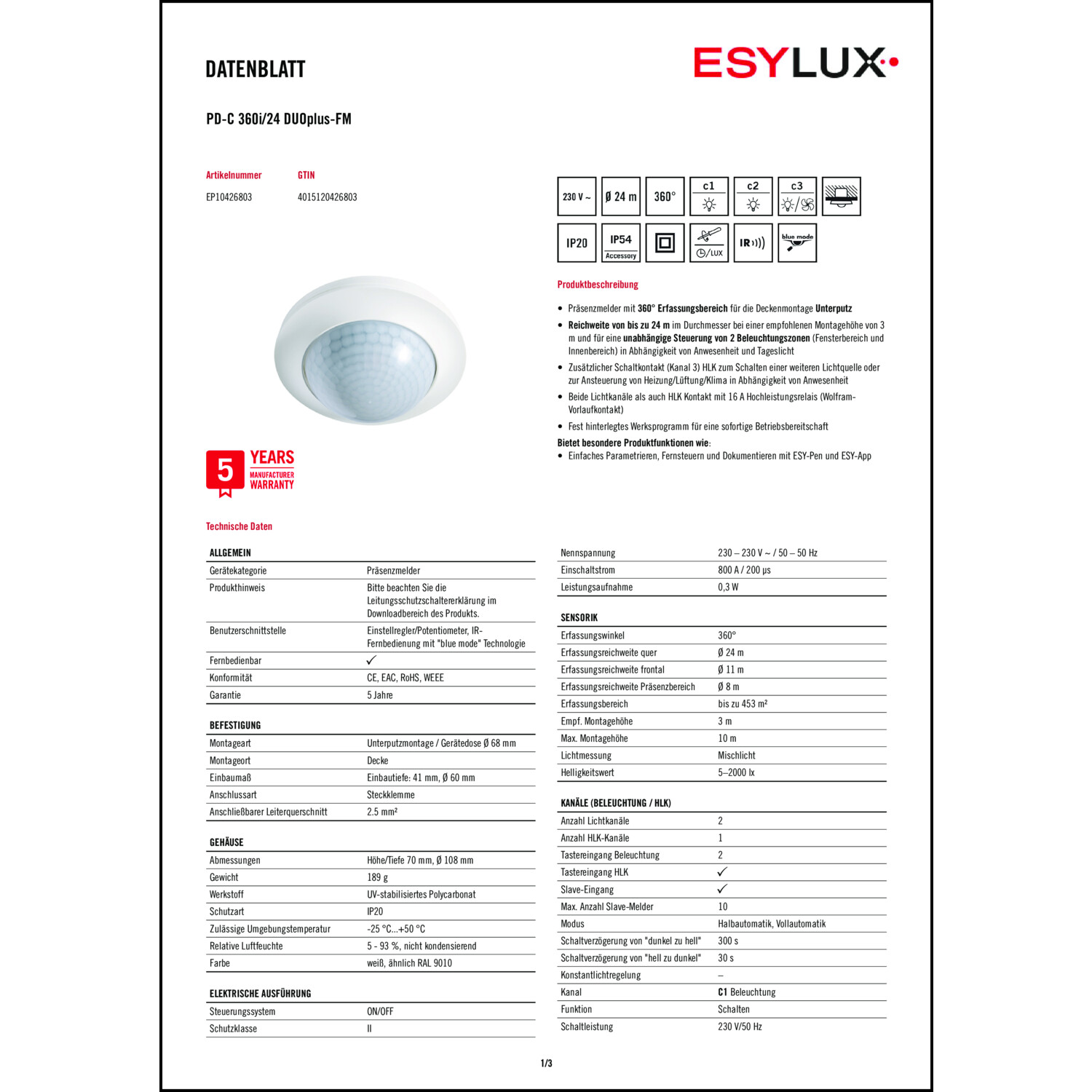

    Katalogseiten

    Produktinfos

    Ausführung: Präsenzmelder
    Erfassungswinkel horizontal: 180|360 °
    Montageart: 0
    Farbe: 9010
    Ausführung der Oberfläche: 0
    Fernbedienbar: Ja
    Max. Schaltleistung: 2300 W
    HLK-Ansteuerung: Ja
    Konstantlichtregelung: Nein
    Weitere Details
    Zwangsabschaltung: Nein
    Tierschneise: Nein
    Unterkriechschutz: Ja
    Vernetzbar: Nein
    Optimale Montagehöhe: 3 m
    Treppenlichtautomatik: Nein
    Überbrückungsschalter: Nein
    Max. Reichweite zu einer Seite: 12 m
    Max. Reichweite frontal: 5.5 m
    Durchmesser Erfassungsfeld auf Fußboden: 0 m
    Geeignet für drahtlose Übertragung: Nein
    Ansprechempfindlichkeit einstellbar: Nein
    Ansprechhelligkeit einstellbar: Ja
    Mit Signaleinheit: Nein
    Teach-Funktion für Ansprechhelligkeit: Ja
    Abdimmfunktion mit Dimmeinsatz: Nein
    Werkstoff: Thermoplast
    Werkstoffgüte: 1
    Halogenfrei: Ja
    Oberflächenschutz: matt
    RAL-Nummer (ähnlich): 9010
    Transparent: Nein
    Spannungsart: 50|50
    Min. Einschaltdauer: 60 s
    Max. Einschaltdauer: 30 min
    Ansprechhelligkeit: 5|2000 lx
    Temperatur: -25|50 °C
    Max. Einschaltstrom: 800 A
    Steuerstrom: 0 mA
    Frequenz: 50|50 Hz
    Alarmfunktion: Nein
    Einschaltverzögerung: 30|360 s
    Ausschaltverzögerung: 300 s
    Mit Fernbedienung: Nein
    Geeignet für Wandmontage: Nein
    Geeignet für C-Last: Ja
    Schwenkbereich Sensor, horizontal: 0|0 °
    Schwenkbereich Sensor, vertikal: 0|0 °
    Anzahl der Schaltzonen: 1
    Mit DALI-Schnittstelle: Nein
    IFTTT-Unterstützung verfügbar: Nein
    Kompatibel mit Apple HomeKit: Nein
    Kompatibel mit Google Assistant: Nein
    Kompatibel mit Amazon Alexa: Nein
    Max. Schaltleistung LED: 600|50 W
    Rückfeldüberwachung: Nein
    Mit Akustiksensor: 70
    Sensortyp: passiv Infrarot
    Breite: 108
    Höhe: 70
    Tiefe: 41
    Anschlussart: Kunststoff
    Einbautiefe: 41
    Durchmesser: 108
    Einbaubreite: 60
    Einbaudurchmesser: 60
    Länge des Anschlusskabels: 0
    Scanwinkel: 360
    Einbaulänge: 0
    Schlagfestigkeit: AC
    Mit Anschlusskabel: Nein
    Nennspannung: 230|230
    Geeignet für Deckenmontage: Ja
