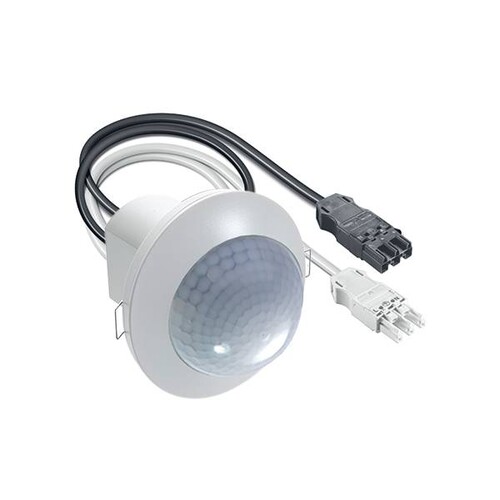

EP10424816 Esylux MD C 360i/24 WAGO WINSTA CodeA Bewegungsmelder mit 360° E

28421610
2428674
1 Stk
4015120424816
DE
85365080
EP10424816
beantwortete(n) Fragen weitere Varianten
Bewegungsmelder  mit 360° Erfassungsbereich für die Deckenmontage.Große Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m für vielfältige Einsatzmöglichkeiten.2,0 m vorkonfektionierte WAGO WINSTA® Zu- und Ableitung.16 A Hochleistungsrelais (Wolfram-Vorlaufkontakt), speziell geeignet zum Schalten von kapazitiven Lasten wie z. B. EVGs, parallelkompensierte Leuchtstofflampen, Kompakt-Leuchtstofflampen, Energiesparlampen.Optimal geeignet für die Installation in großen Höhen bis 5 m, wie Sporthallen, Lagerhallen etc..Automatische Lichtsteuerung für Anwendungen ohne bzw. mit sehr geringem Tageslichtanteil.Einfache Programmierung per Fernbedienung mit - blue mode - Technologie oder per Einstellelemente (Poti).integrierter Umschalter für die Einstellung per Fernbedienung oder per Einstellregler - Vermeidung von Fehlbedienung und als Sabotageschutz.Fest hinterlegtes Werksprogramm für eine sofortige Betriebsbereitschaft.Ausblendung von Störquellen durch Reduzierung der Sensitivität per DIP-Schalter.Zusätzlicher Tastereingang mit Umschaltfunktion - Raum = EIN + AUS/Korridor = EIN - .Standardausführung als Unterputzgerät.Aufputz- bzw. Deckeneinbaumontage mit Zubehör.Abdeckblende und Designring einfach wechselbar/lackierbar (in der Farbe - silber - als Zubehör erhältlich).Großer Verdrahtungsraum dank geringer Einbautiefe der Powerbox.Schneller und einfacher Anschluss durch Steckklemmen.Erweiterung des Erfassungsbereichs durch Parallelschaltung von max. 8 Meldern.Gezielte Ausblendung von Bereichen mittels beiliegender Linsenmaske.
Anmerkungen zur LIMMERT-KI

Der Esylux MD C 360i/24 WAGO WINSTA CodeA ist ein hochmoderner Decken-Bewegungsmelder mit einem umfassenden 360° Erfassungsbereich. Er bietet eine beeindruckende Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m und ist ideal für den Einsatz in großen Höhen bis zu 10 m, wie in Sport- oder Lagerhallen. Mit einer Nennspannung von 230 V und einem 16 A Hochleistungsrelais ist dieser Bewegungsmelder perfekt für die automatische Lichtsteuerung geeignet. Die einfache Programmierung erfolgt über eine IR-Fernbedienung oder Einstellregler, und der integrierte Sabotageschutz sorgt für zusätzliche Sicherheit. Der MD C 360i ist robust, leicht zu montieren und bietet eine hohe Sensitivität sowie eine einstellbare Nachlaufzeit, was ihn zu einer ausgezeichneten Wahl für moderne Beleuchtungslösungen macht.

Produktinfos

Gerätekategorie: Decken-Bewegungsmelder
Montageort: Decke

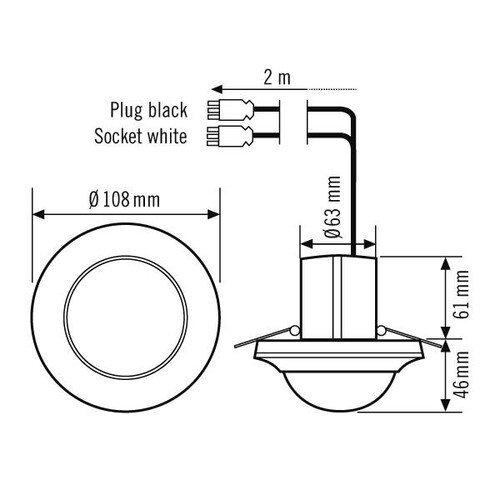

Einbaumaß: Einbautiefe: 300 mm, Ø 68 mm
Anschlussart: Stecker, Buchse
Steckverbinder: WAGO WINSTA® MIDI Kod. A
Anzahl der Kontakte: 3
Länge der Anschlussleitung: 2 m
Abmessungen Höhe: 107 mm
Abmessungen Durchmesser: 108 mm
Gewicht: 576 g
Werkstoff: UV-stabilisiertes Polycarbonat
Schutzart (IP): IP20
Zulässige Umgebungstemperatur: -25 °C bis +50 °C
Relative Luftfeuchte: 5 – 93 %, nicht kondensierend
Erfassungswinkel: 360°
Erfassungsreichweite quer: Ø 24 m
Erfassungsreichweite frontal: Ø 11 m
Erfassungsbereich: bis zu 453 m²
Empfohlene Montagehöhe: 3 m
Max. Montagehöhe: 10 m
Nennspannung: 230 V ~ / 50 Hz
Einschaltstrom: 800 A / 200 µs
Leistungsaufnahme: 0.6 W
Sensitivität: 100 %
Nachlaufzeit: 60 s bis 30 min (einstellbar)
Betriebsmodus: Vollautomatik
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Ausführung: Bewegungsmelder
    Erfassungswinkel horizontal: 180|360 °
    Montageart: 0
    Farbe: 9010
    Ausführung der Oberfläche: 0
    Fernbedienbar: Ja
    Max. Schaltleistung: 2300 W
    HLK-Ansteuerung: Nein
    Konstantlichtregelung: Nein
    Weitere Details
    Zwangsabschaltung: Ja
    Tierschneise: Nein
    Unterkriechschutz: Ja
    Vernetzbar: Nein
    Optimale Montagehöhe: 3 m
    Treppenlichtautomatik: Ja
    Überbrückungsschalter: Ja
    Max. Reichweite zu einer Seite: 12 m
    Max. Reichweite frontal: 5.5 m
    Durchmesser Erfassungsfeld auf Fußboden: 0 m
    Geeignet für drahtlose Übertragung: Nein
    Ansprechempfindlichkeit einstellbar: Ja
    Ansprechhelligkeit einstellbar: Ja
    Mit Signaleinheit: Ja
    Teach-Funktion für Ansprechhelligkeit: Ja
    Abdimmfunktion mit Dimmeinsatz: Nein
    Werkstoff: Thermoplast
    Werkstoffgüte: 1
    Halogenfrei: Ja
    Oberflächenschutz: matt
    RAL-Nummer (ähnlich): 9010
    Transparent: Nein
    Spannungsart: 50|50
    Min. Einschaltdauer: 60 s
    Max. Einschaltdauer: 30 min
    Ansprechhelligkeit: 5|2000 lx
    Temperatur: -25|50 °C
    Max. Einschaltstrom: 800 A
    Steuerstrom: 0 mA
    Frequenz: 50|50 Hz
    Alarmfunktion: Nein
    Einschaltverzögerung: 180|360 s
    Ausschaltverzögerung: 30 s
    Mit Fernbedienung: Ja
    Geeignet für Wandmontage: Nein
    Geeignet für C-Last: Ja
    Schwenkbereich Sensor, horizontal: 0|0 °
    Schwenkbereich Sensor, vertikal: 0|0 °
    Anzahl der Schaltzonen: 1
    Mit DALI-Schnittstelle: Nein
    IFTTT-Unterstützung verfügbar: Nein
    Kompatibel mit Apple HomeKit: Nein
    Kompatibel mit Google Assistant: Nein
    Kompatibel mit Amazon Alexa: Nein
    Max. Schaltleistung LED: 600|50 W
    Rückfeldüberwachung: Nein
    Mit Akustiksensor: 107
    Sensortyp: passiv Infrarot
    Breite: 108
    Höhe: 107
    Tiefe: 300
    Anschlussart: Kunststoff
    Einbautiefe: 300
    Durchmesser: 108
    Einbaubreite: 68
    Einbaudurchmesser: 68
    Länge des Anschlusskabels: 0
    Scanwinkel: 360
    Einbaulänge: 0
    Schlagfestigkeit: AC
    Mit Anschlusskabel: Nein
    Nennspannung: 230|230
    Geeignet für Deckenmontage: Ja
