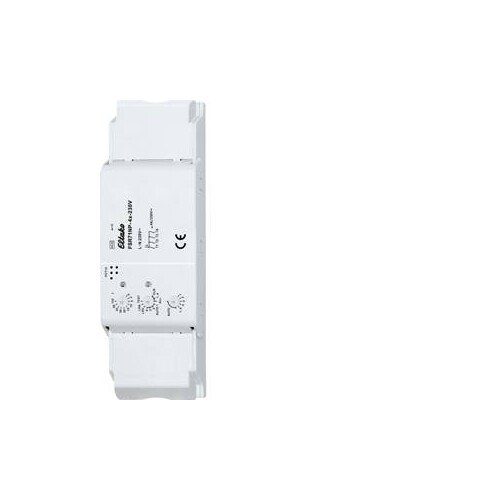

30400865 Eltako FSR71NP 4x 230V Funk Stromstoß Schaltrelais 4 Kanäle

22699292
2000523
1 Stk
4010312316269
CN
85269200
30400865
beantwortete(n) Fragen weitere Varianten
Stromstoß-Schaltrelais mit 4 Kanälen, je 1 Schließer nicht potenzialfrei 4A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 1000W. Mit Lichtszenensteuerung über PC oder mit Funktastern. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Stand-by-Verlust nur 0,8 Watt. Montage in die 230V-Netzanschlussleitung, zum Beispiel in Zwischendecken und Leuchten. 166mm lang, 46mm breit und 31mm hoch. Mit Kabel-Zugentlastung. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Die Kanäle können unabhängig voneinander als ES- oder ER-Kanal eingelernt werden. Szenen-Steuerung: Mit einem der vier Steuersignale eines als Szenentaster eingelernten Tasters mit Doppelwippe können mehrere Kanäle eines oder mehrerer FSR71NP-4x zu je einer Szene ein- bzw. ausgeschaltet werden. Zentralbefehle am PC werden mit der Gebäudefunk-Visualisierungs- und Steuerungs-Software GFVS gesendet. Hierzu am PC einen oder mehrere FSR71NP-4x einlernen. Mit den Drehschaltern werden die Taster eingelernt und gegebenenfalls die 4 Kanäle getestet. Für den Normalbetrieb werden der mittlere und der untere Drehschalter anschließend auf AUTO gestellt. Bei dem oberen Drehschalter wird ggf. für alle Kanäle gleich die EW-Zeit (0-120 Sekunden) für Relais bzw. die RV-Zeit (0-120 Minuten) für Stromstoßschalter eingestellt. Werden Funk-Bewegungs-Helligkeitssensoren FBH (Master) und / oder FBH (Slave) eingelernt, wird mit dem oberen Drehschalter, für jeden Kanal getrennt, die Schaltschwelle festgelegt, bei welcher die Beleuchtung einschaltet bzw. ausschaltet. Einstellungen des oberen Drehschalters gemäß Bedienungsanleitung. Werden Funk-Helligkeitssensoren eingelernt, wird mit dem oberen Drehschalter, für jeden Kanal getrennt, die Schaltschwelle festgelegt, bei welcher in Abhängigkeit von der Helligkeit die Beleuchtung einschaltet bzw. ausschaltet (von ca. 0lux in der Position 0 bis ca. 50lux in der Position 120). Eine Hysterese von ca. 300lux zwischen dem Ein-und Ausschalten ist fest eingestellt. Eine zusätzlich eingestellte RV-Zeit wird nicht beachtet. Je Kanal kann nur ein FBH oder FAH eingelernt werden. Ein FBH oder FAH kann jedoch in mehrere Kanäle eingelernt werden. Werden Funk-Fenster-Türkontakte FTK oder Fenstergriffsensor FFG7B-rw eingelernt, lassen sich mit dem mittleren Drehschalter in den Positionen AUTO 1 bis AUTO 4 unterschiedliche Funktionen einstellen und maximal 116 FTK verknüpfen. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Funkfrequenz: 868 MHz
Montageart: sonstige
Stromversorgung: 230 V AC
Geeignet für Dimmer: Nein
Geeignet für Pulsdrücker: Ja
Geeignet für Rollladenschalter: Nein
Geeignet für Jalousieschalter: Nein
Geeignet für Jalousie-/Rollladenschalter: Nein
Geeignet für Schalter: Ja
Mit Funkhandsender: Nein
Farbe: weiß
Ausführung der Oberfläche: matt
Weitere Details
Schalt-Betrieb: Ja
Im Gehäuse: Ja
Im Röhrensockelgehäuse: Nein
Als Modul/Platine: Nein
Tast-Betrieb: Ja
Mit Funkcodiergerät: Nein
Mit Funktaster: Nein
Anzahl der Relais: 4
Werkstoff: Kunststoff
Werkstoffgüte: Thermoplast
Halogenfrei: Ja
Oberflächenschutz: sonstige
Befestigungsart: sonstige
Transparent: Nein
Geeignet für Schutzart (IP): IP20
Anzahl der Befehle: 32
Leistungsaufnahme: 0.8
IFTTT-Unterstützung verfügbar: Nein
Kompatibel mit Apple HomeKit: Nein
Kompatibel mit Google Assistant: Nein
Kompatibel mit Amazon Alexa: Nein
