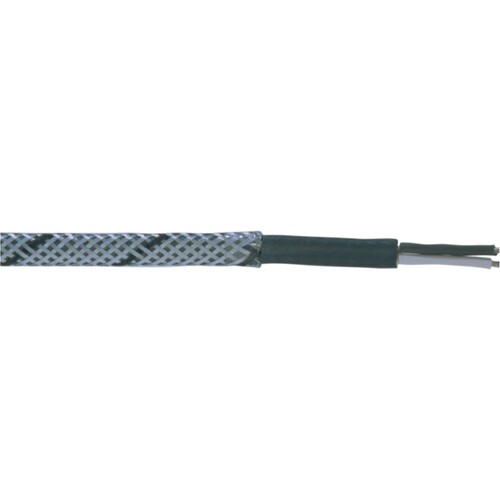

153007 KP4L-SIL-S PtRh/Pt RCB,SCB2X1,5 DIN oval

22528387
5135283
100 lfm
4044774675206
4044773076332
DE
85444993
0153007
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KP4L-SIL-S PtRh/Pt Thermokabel ist speziell für präzise Temperaturmessungen in industriellen Anwendungen konzipiert. Mit einem Leiterquerschnitt von 1,5 mm² und einer robusten Silikon-Silikon-Isolierung bietet dieses Kabel hohe Flexibilität und Zuverlässigkeit unter extremen Bedingungen. Die weiße Außenhülle sorgt für eine klare Identifikation, während die Bewehrung zusätzliche Stabilität bietet. Dieses Kabel ist ideal für den Einsatz in Fertigungsprozessen, wo genaue Temperaturüberwachung erforderlich ist. Es ist für den Einsatz in Umgebungen geeignet, in denen kontaktlose Temperaturmessungen nicht möglich sind. Mit einem Außendurchmesser von 6,4 mm und Außenmaßen von 8 mm x 5,2 mm ist es kompakt und platzsparend.

Produktinfos

Leiter-Material: PtRh/Pt
Leiternennquerschnitt: 1,5 mm²
Anzahl der Thermo-Paare: 1
Ader-Isolation: Silikon-Silikon-S
Mantel-Farbe: weiß
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Ja
Außendurchmesser: 6.4 mm
Außenmaße (B x H): 8 mm x 5.2 mm
Gewicht: 85 kg/km
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Cu
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Ja
    Mantel-Farbe: weiß
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
