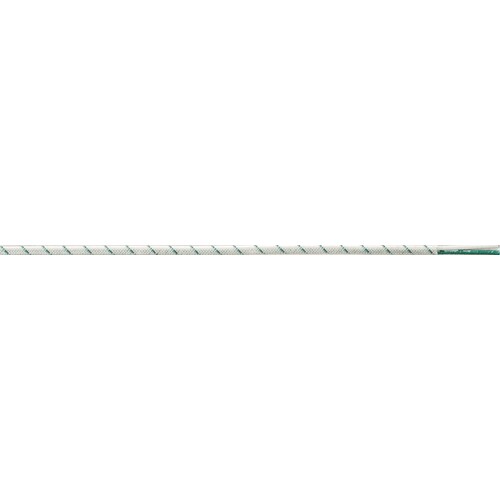

0163005 KP3L PtRh/Pt 2X1,5 IEC oval RCB,SCB Ausgleichsleitung

22528891
5135280
100 lfm
4044774677866
4044773073010
DE
85444993
0163005
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KP3L PtRh/Pt 2X1,5 IEC oval RCB, SCB Ausgleichsleitung ist eine hochqualitative Verlängerungs- und Ausgleichsleitung, die speziell für die Temperaturmessung und Fertigungsprozesskontrolle entwickelt wurde. Mit einem Leiternennquerschnitt von 1,5 mm² und einer AWG-Größe von 16 bietet dieses Kabel zuverlässige Leistung in anspruchsvollen Umgebungen. Die Leiter bestehen aus einer Kombination von Kupfer (Cu) und Kupfer-Nickel (CuNi), was eine hohe Genauigkeit und Stabilität bei der Temperaturmessung gewährleistet. Das Kabel ist mit einer speziellen Isolation ausgestattet, die für den Einsatz in unterschiedlichen Temperaturbereichen geeignet ist. Darüber hinaus ist das Kabel platzsparend und flexibel, was die Installation erleichtert. Die orangefarbene Mantelfarbe sorgt für eine klare Identifikation und Sicherheit im Betrieb.

Produktinfos

Leiter-Material Leiter 1: Cu
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 1,5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 1
Ader-Isolation: sonstige
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: orange
Kabellänge: 250 m
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Cu
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Nein
    Mantel-Farbe: orange
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
