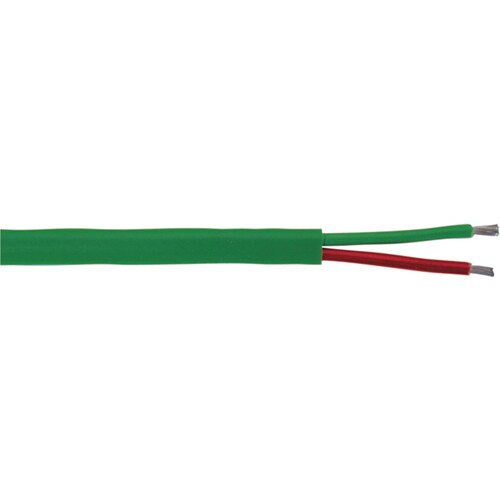

0161035 KE92L Fe/CuNi LX 2X0,75 IEC Ausgleichsleitung

10065209
5135148
100 lfm
4044774677149
4044773073683
DE
85444993
0161035
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KE92L Fe/CuNi LX 2X0,75 IEC Ausgleichsleitung ist eine hochwertige Erweiterungs- und Ausgleichsleitung, die speziell für Temperaturmessungen und Fertigungsprozesssteuerungen entwickelt wurde. Mit einem Leitermaterial aus Fe/CuNi und einem Leiternennquerschnitt von 0,75 mm² bietet diese Leitung eine zuverlässige Leistung in anspruchsvollen Umgebungen. Die PVC-Isolation sorgt für Flexibilität und Langlebigkeit, während der Außendurchmesser von 6 mm eine platzsparende Installation ermöglicht. Diese Leitung ist ideal für Anwendungen, bei denen eine kontaktlose Temperaturmessung nicht möglich ist. Sie erfüllt die Normen DIN 43710 und IEC 60 584 und ist somit für industrielle Anwendungen bestens geeignet.

Produktinfos

Leiter-Material: Fe/CuNi
Leiternennquerschnitt: 0,75 mm²
AWG-Querschnitt: 20
Anzahl der Thermo-Paare: 1
Ader-Isolation: PVC
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: schwarz
Außendurchmesser: 6 mm
Anzahl der Kerne: 2
Normen: DIN 43710, IEC 60 584
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 0.75 mm²
    AWG-Querschnitt: 20
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Nein
    Mantel-Farbe: schwarz
    Außendurchmesser ca.: 6 mm
    Weitere Details
    Mantel-Material: Polyvinylchlorid (PVC)
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
