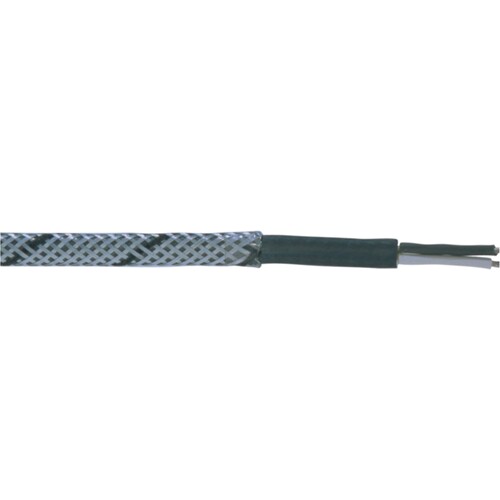

0161023 KE15L-SIL-S Fe/CuNi JX 2X1,5 IEC rund

22528765
5135124
100 lfm
4044774677088
4044773074017
DE
85444993
0161023
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KE15L-SIL-S Fe/CuNi JX 2X1,5 IEC rund ist ein hochwertiges Thermoelementkabel, das speziell für die Temperaturmessung in industriellen Anwendungen entwickelt wurde. Mit einem Leiterquerschnitt von 1,5 mm² und einer robusten Isolierung aus Silikon bietet dieses Kabel eine ausgezeichnete Flexibilität und Beständigkeit gegenüber extremen Temperaturen. Es ist ideal für den Einsatz in Fertigungsprozesssteuerungen, wo präzise Temperaturmessungen erforderlich sind. Das Kabel hat einen Außendurchmesser von 7,8 mm und ist in einem eleganten schwarzen Mantel ausgeführt. Die Konstruktion ohne Schirmung über den Verseilelementen sorgt für eine einfache Handhabung und Installation. Vertrauen Sie auf die Qualität und Zuverlässigkeit von Lapp Group für Ihre Temperaturmesslösungen.

Produktinfos

Leiter-Material 1: Fe
Leiter-Material 2: CuNi
Leiternennquerschnitt: 1,5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 1
Ader-Isolation: Sonstige
Schirm über Verseilelement: Ohne
Schirm über Verseilung: Ohne
Bewehrung: Ja
Mantel-Farbe: Schwarz
Außendurchmesser: 7,8 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Ja
    Mantel-Farbe: schwarz
    Außendurchmesser ca.: 7,8 mm
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
