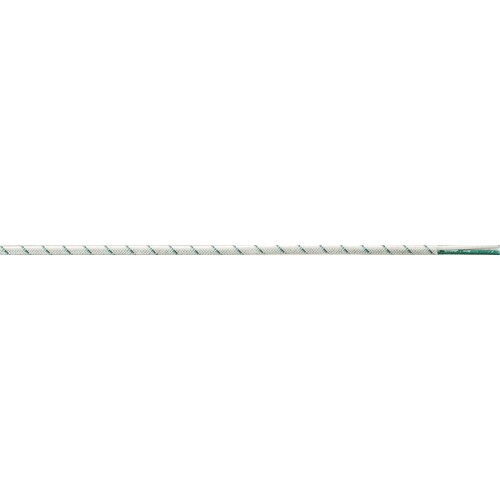

0161005 KE3L Fe/CuNi JX 2X1,5 IEC oval

22528716
5135132
100 lfm
4044774676814
4044773074338
DE
85444993
0161005
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KE3L Fe/CuNi JX 2X1,5 IEC ovale Kabel ist ideal für Anwendungen im Bereich der Temperaturmessung und Fertigungsprozesssteuerung. Mit einem Leiterquerschnitt von 1,5 mm² und einer robusten Glasfaserisolierung bietet es hervorragende Flexibilität und Zuverlässigkeit. Das Kabel ist in einem ovalen Design mit einem Außendurchmesser von 5,1 mm und Außenabmessungen von 5,1 x 2,7 mm konzipiert, was es platzsparend und einfach zu handhaben macht. Mit einem Gewicht von 64 kg/km ist es leicht und dennoch stabil genug für industrielle Anwendungen. Die schwarze Mantelfarbe sorgt für eine klare Identifikation und schützt die inneren Leiter vor äußeren Einflüssen. Dieses Kabel ist eine ausgezeichnete Wahl für präzise Temperaturmessungen, insbesondere in Bereichen, in denen kontaktlose Messungen nicht möglich sind.

Produktinfos

Leiter-Material: Fe/CuNi
Leiter-Querschnitt: 1,5 mm²
Anzahl der Thermopaare: 1
Ader-Isolation: Glasfaser
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: schwarz
Außendurchmesser: 5,1 mm
Außenabmessungen (B x H): 5,1 x 2,7 mm
Gewicht: 64 kg/km
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Nein
    Mantel-Farbe: schwarz
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
