0154014 KP20L PtRh/Pt RCB,SCB 2X1,5 DIN

22528464
5135277
100 lfm
4044774675565
4044773486728
DE
85444993
0154014
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

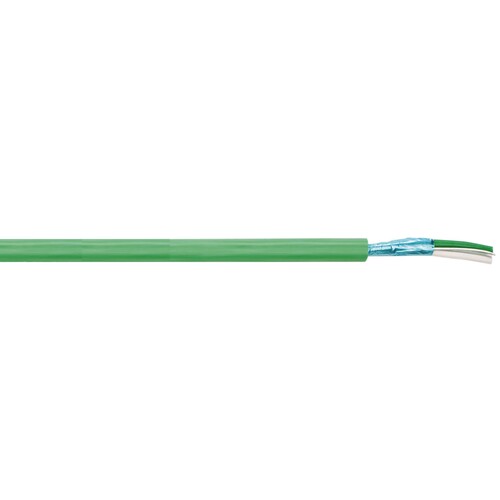

Die Ausgleichsleitung KP 20 L 2x1,5 mm² ist eine hochqualitative PVC-isolierte Leitung, die speziell für die Übertragung der Thermospannung von PtRh/Pt Thermoelementen entwickelt wurde. Mit einem Leiterquerschnitt von 1,5 mm² und einer Aluminiumfolienschirmung ist sie sowohl für flexible als auch für feste Verlegungen in trockenen und feuchten Räumen geeignet. Die Leitung bietet eine Temperaturbeständigkeit von -5 °C bis +70 °C und ist mit einer Flammwidrigkeit gemäß IEC 60332-1-2 ausgestattet. Der Außendurchmesser beträgt ca. 7,6 mm, was eine einfache Handhabung und Installation ermöglicht. Diese Leitung ist ideal für Anwendungen in der Temperaturmessung und Fertigungsprozesssteuerung, wo eine zuverlässige Signalübertragung erforderlich ist.

Produktinfos

Verwendung: Für Thermospannung von PtRh/Pt Thermoelementen
Leiteraufbau: 1,5 mm² (48 x 0,20 mm)
Leitermaterial Leiter 1: Cu (Kupfer)
Leitermaterial Leiter 2: CuNi (Kupfernickel)
Aderisolation: PVC-Mischung
Aderfarben Plusleiter: rot
Aderfarben Minusleiter: weiß
Abschirmung: Aluminiumfolie mit verzinnter Kupferbeilauflitze (7x0,30 mm)
Außenmantel: PVC-Mischung, Farbe: weiß
Temperaturbereich: -5 °C bis +70 °C
Grenzabweichung: ± 60 µV (± 5,0 °C) bei +1000 °C
Mindestbiegeradius: 15 x Leitungsdurchmesser
Flammwidrigkeit: gemäß IEC 60332-1-2
Außendurchmesser: ca. 7,6 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Cu
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: Folie
    Bewehrung: Nein
    Mantel-Farbe: weiß
    Außendurchmesser ca.: 7,6 mm
    Weitere Details
    Mantel-Material: Polyvinylchlorid (PVC)
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
