0153052 KP5-022L-CY PtRh/Pt 2X0,22 DIN RCB,SCB

22528436
5135285
100 lfm
4044774675411
4044773076028
DE
85444993
0153052
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

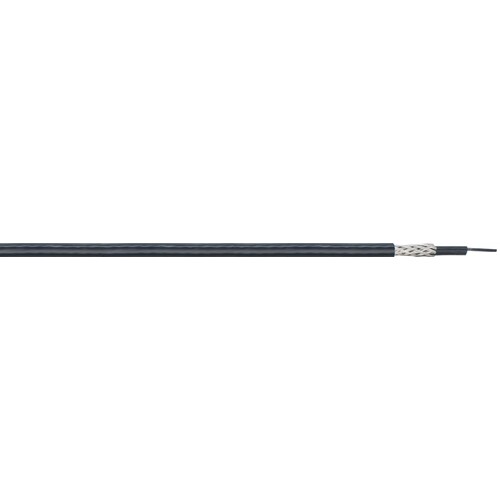

Die DIN Ausgleichsleitung KP 5-022 L-CY 2x0,22 mm² ist eine hochqualitative PVC-isolierte Leitung, die speziell für die Übertragung der Thermospannung von PtRh/Pt Thermoelementen entwickelt wurde. Diese flexible Leitung eignet sich sowohl für trockene als auch feuchte Räume und bietet durch ihre verzinnte Kupferabschirmung einen effektiven Schutz gegen elektromagnetische Störungen. Mit einem Außendurchmesser von ca. 4,9 mm und einem Temperaturbereich von -5 °C bis +70 °C ist sie vielseitig einsetzbar. Die Leitung verfügt über einen positiven Leiter aus Kupfer und einen negativen Leiter aus Kupfernickel, die beide in einer robusten PVC-Mischung isoliert sind. Die Flammwidrigkeit gemäß IEC 60332-1-2 sorgt für zusätzliche Sicherheit im Einsatz. Diese Ausgleichsleitung ist ideal für Anwendungen in der Temperaturmessung und Fertigungsprozesssteuerung.

Produktinfos

Leiteraufbau: 0,22 mm² (7 x 0,20 mm)
Leitermaterial: RCB/SCB Legierung
Genauigkeitsklasse: 2 nach DIN 43722
Positiver Leiter: Cu (Kupfer)
Negativer Leiter: CuNi (Kupfernickel)
Aderisolation: PVC-Mischung
Aderfarben Plusleiter: rot
Aderfarben Minusleiter: weiß
Verseilung: gemeinsam verseilt
Innenmantel: PVC-Mischung, Farbe: weiß
Abschirmung: verzinnte Kupfergeflecht
Außenmantel: PVC-Mischung, Farbe: weiß
Grenzabweichung: ±60 µV (±5,0 °C) / +1000 °C
Temperaturbereich gelegentlich bewegt: -5 °C bis +70 °C
Mindestbiegeradius: 15 x Leitungsdurchmesser
Flammwidrigkeit: gemäß IEC 60332-1-2
Außendurchmesser: ca. 4,9 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Cu
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 0.22 mm²
    AWG-Querschnitt: 24
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: Geflecht
    Bewehrung: Nein
    Mantel-Farbe: weiß
    Außendurchmesser ca.: 4,9 mm
    Weitere Details
    Mantel-Material: Polyvinylchlorid (PVC)
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
