0151019 KE13L-SIL Fe/CuNi LX 2X1,5 DIN oval

22528254
5135121
100 lfm
4044774674315
4044773077391
DE
85444993
0151019
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

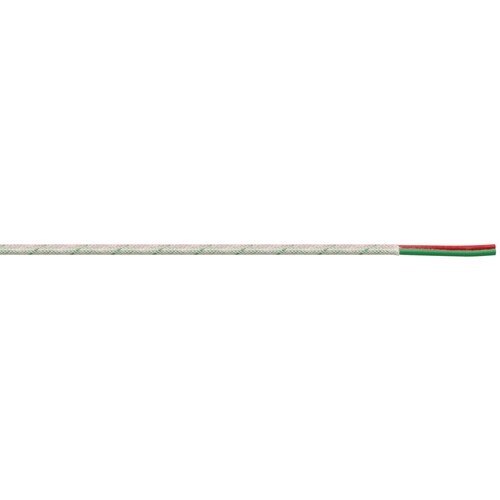

Die DIN Thermoleitung KE 13 L-SIL 2x1,5 oval ist eine hochqualitative Leitung, die speziell für die Übertragung von Thermospannungen von Fe/CuNi Thermoelementen entwickelt wurde. Mit einem Leiterquerschnitt von 1,5 mm² und einer Silikon- und Glassseideisolierung ist sie ideal für die feste Verlegung in trockenen Räumen geeignet. Die Leitung bietet einen Temperaturbereich von -25 °C bis +180 °C und eine Grenzabweichung von ±140 µV bei +500 °C, was sie für präzise Temperaturmessungen in industriellen Anwendungen prädestiniert. Der Außenmantel aus Glassseidengeflecht sorgt für zusätzliche Robustheit. Diese Leitung ist nicht nur flammwidrig gemäß IEC 60332-1-2, sondern auch flexibel und platzsparend, was sie zu einer idealen Wahl für Temperaturmessungen in anspruchsvollen Umgebungen macht.

Produktinfos

Leiteraufbau: 1,5 mm² (48 x 0,20 mm)
Leitermaterial (positiver Leiter): Fe (Eisen)
Leitermaterial (negativer Leiter): CuNi (Kupfernickel)
Aderisolation: Silikonmischung
Aderfarben (Plusleiter): rot
Aderfarben (Minusleiter): blau
Außenmantel: Glassseidengeflecht mit blauem Kennfaden
Grenzabweichung: ±140 µV (±2,5 °C) bei +500 °C
Temperaturbereich (fest verlegt): -25 °C bis +180 °C
Mindestbiegeradius: 12 x Leitungsdurchmesser
Flammwidrigkeit: gemäß IEC 60332-1-2
Anzahl der Thermo-Paare: 1
Mantel-Farbe: blau
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Nein
    Mantel-Farbe: blau
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
