0151007 KE4L-SIL-S Fe/CuNi LX 2X1,5 DIN oval

22528219
5135141
100 lfm
4044774674162
4044773077667
DE
85444993
0151007
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

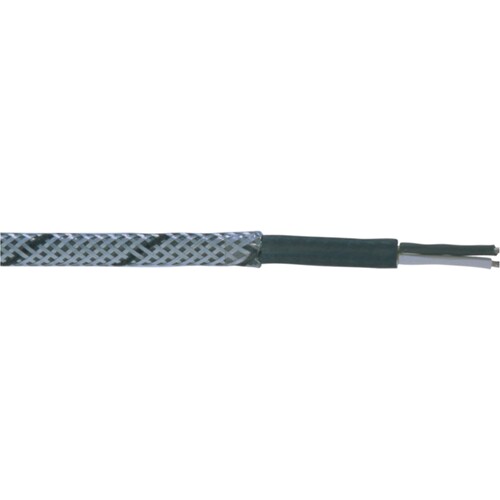

Die DIN Thermoleitung KE 4 L-SIL-S 2x1,5 oval ist eine hochflexible, silikonisolierte Leitung, die speziell für die Übertragung von Thermospannungen von Fe/CuNi Thermoelementen entwickelt wurde. Mit einem Leiternennquerschnitt von 1,5 mm² und einer Temperaturbeständigkeit von -25 °C bis +180 °C eignet sie sich sowohl für flexible Anwendungen als auch für feste Verlegungen in trockenen Räumen. Der äußere Mantel aus blauer Silikonmischung und das verzinkte Stahldrahtgeflecht bieten zusätzlichen mechanischen Schutz. Diese Leitung erfüllt die Genauigkeitsklasse 2 nach DIN 43722 und ist ideal für Anwendungen in der Temperaturmessung und Fertigungsprozesssteuerung. Ihre flammwidrigen Eigenschaften gemäß IEC 60332-1-2 gewährleisten zusätzliche Sicherheit im Betrieb.

Produktinfos

Leitermaterial Leiter 1: Fe (Eisen)
Leitermaterial Leiter 2: CuNi (Kupfernickel)
Leiternennquerschnitt: 1,5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 1
Ader-Isolation: Silikon
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Ja
Mantel-Farbe: blau
Temperaturbereich gelegentlich bewegt: -25 °C bis +180 °C
Mindestbiegeradius: 15 x Leitungsdurchmesser
Flammwidrigkeit: IEC 60332-1-2
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Ja
    Mantel-Farbe: blau
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
