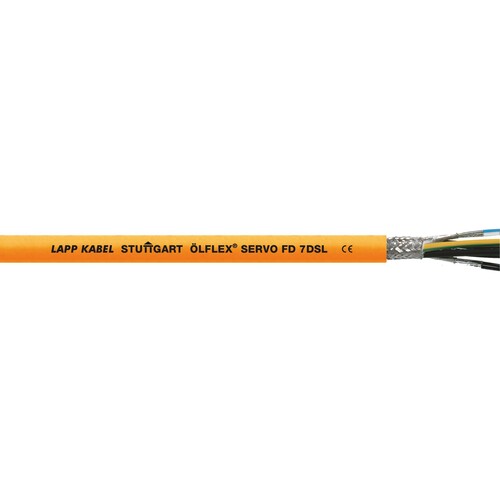

1023295 Lapp ÖLFLEX SERVO 7DSL 4G4+(2x1)+(2x22AWG)

23487611
3328376
100 lfm
4044776692102
QU
85444995
1023295
beantwortete(n) Fragen weitere Varianten
Anwendungen in der elektrischen Antriebstechnik, Für feste Verlegung und gelegentlich bewegten Einsatz, Für die Verwendung in Montage- und Bestückungsautomaten, Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen, Verbindungsleitung zwischen Servoregler und Motor, Reduzierter Verkabelungsaufwand und geringere Anschlusskosten, Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten, Nur eine Verbindungsleitung zwischen Frequenzumrichter und Motor-Feedback-System. Anstelle der Geberleitung übernimmt ein integriertes DSL-Paar die Signalübertragung., Einfache Installation, Raum- und Gewichtseinsparung durch hybrides Leitungsdesign, Feindrähtiger, blanker Kupferleiter (Leistungsadern und Steuerpaar) bzw. 7-drähtiger, verzinnter Kupferleiter (Signalpaar), Aderisolation: Polypropylen (PP), Artikelindividuelle Ausführung: Leistungsadern ohne bzw. mit einem separat geschirmten Steuerpaar und einem DSL-Signalpaar gemeinsam verseilt, Kupfergeflecht, verzinnt, Mantel aus PVC, orange (RAL 2003), USA: UL AWM Style 2570 Kanada: cUL AWM Style I/II A/B FT1, UL File No. E63634, Maximale DSL Übertragungslänge: 100m, Flammwidrigkeit: UL/CSA: VW-1, FT1 IEC/EN: 60332-1-2, Ölbeständig, Kapazitätsarme Konstruktion, EMV optimiertes Design,
Anmerkungen zur LIMMERT-KI

Das Lapp ÖLFLEX SERVO 7DSL 4 G 4 + (2 x 1,0) + (2 x 22 AWG) ist ein hochflexibles Kabel, das speziell für Anwendungen in der elektrischen Antriebstechnik entwickelt wurde. Mit einem Außendurchmesser von 15,8 mm und einer Nennspannung von bis zu 1 kV bietet dieses Kabel eine hervorragende Leistung sowohl in festen Installationen als auch in beweglichen Anwendungen. Die Aderisolierung aus Polypropylen (PP) und der PVC-Außenmantel sorgen für Langlebigkeit und Flexibilität. Die Prüfspannung beträgt 4 kV für Leistungs- und Steueradern und 1 kV für Signalpaare, was es ideal für den Einsatz in anspruchsvollen Umgebungen macht. Die orangefarbene Mantelfarbe (RAL 2003) sorgt für gute Sichtbarkeit. Dieses Kabel ist nicht ölbeständig, erfüllt jedoch die Flammwidrigkeitsanforderungen nach IEC/EN 60332-1-2 und ist somit für den Einsatz in Montage- und Bestückungsautomaten sowie in Nassbereichen von Werkzeugmaschinen geeignet.

Produktinfos

Aderzahl: 4 G 4 + (2 x 1,0) + (2 x 22 AWG)
Außendurchmesser: 15,8 mm
Kupferzahl: 248 kg/km
Gewicht: 390 kg/km
Prüfspannung Leistungs- und Steueradern: 4 kV
Prüfspannung Signalpaar: 1 kV
Ader-Isolation: Polypropylen (PP)
Mantelmaterial: PVC
Mantelfarbe: Orange (RAL 2003)
Nennspannung U: 1 kV
Flammwidrigkeit: nach IEC/EN 60332-1-2
Ölbeständig: Nein
Anwendung: Energie- und Steuerleitungen in Antriebstechnik
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Hauptader-Zahl: 4
    Hauptleiter-Nennquerschnitt: 4 mm²
    Ader-Isolation: Polyolefine
    Tragorgan: ohne
    Torsionsschutz: Nein
    Mantel-Farbe: orange
    Ausführung: rund
    Ölbeständig nach EN IEC 60811-404: Nein
    Flammwidrig: nach IEC/EN 60332-1-2
    Nennspannung U: 1 kV
    Weitere Details
    Mantel-Material: Polyvinylchlorid (PVC)
    Hauptader-Kennzeichnung: Ziffern
    Schutzleiter: Ja
    Außendurchmesser ca.: 15,8 mm
    Zul. Kabelaußentemperatur, in Bewegung: -5|70 °C
    Zul. Kabelaußentemperatur, fest verlegt: -40|70 °C
