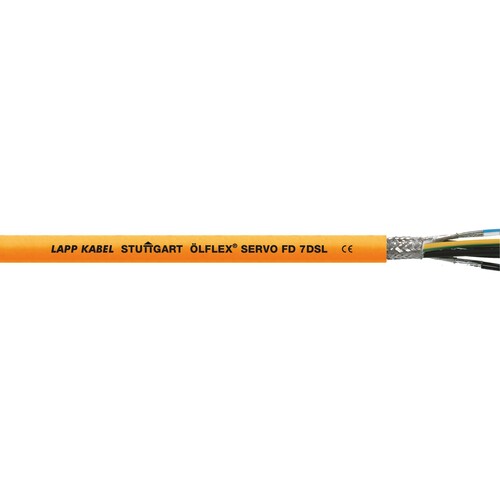

1023292 Lapp ÖLFLEX SERVO 7DSL 4G4+(2x22AWG)

23487590
3328373
100 lfm
4044776692072
QU
85444995
1023292
beantwortete(n) Fragen weitere Varianten
Anwendungen in der elektrischen Antriebstechnik, Für feste Verlegung und gelegentlich bewegten Einsatz, Für die Verwendung in Montage- und Bestückungsautomaten, Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen, Verbindungsleitung zwischen Servoregler und Motor, Reduzierter Verkabelungsaufwand und geringere Anschlusskosten, Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten, Nur eine Verbindungsleitung zwischen Frequenzumrichter und Motor-Feedback-System. Anstelle der Geberleitung übernimmt ein integriertes DSL-Paar die Signalübertragung., Einfache Installation, Raum- und Gewichtseinsparung durch hybrides Leitungsdesign, Feindrähtiger, blanker Kupferleiter (Leistungsadern und Steuerpaar) bzw. 7-drähtiger, verzinnter Kupferleiter (Signalpaar), Aderisolation: Polypropylen (PP), Artikelindividuelle Ausführung: Leistungsadern ohne bzw. mit einem separat geschirmten Steuerpaar und einem DSL-Signalpaar gemeinsam verseilt, Kupfergeflecht, verzinnt, Mantel aus PVC, orange (RAL 2003), USA: UL AWM Style 2570 Kanada: cUL AWM Style I/II A/B FT1, UL File No. E63634, Maximale DSL Übertragungslänge: 100m, Flammwidrigkeit: UL/CSA: VW-1, FT1 IEC/EN: 60332-1-2, Ölbeständig, Kapazitätsarme Konstruktion, EMV optimiertes Design,
Anmerkungen zur LIMMERT-KI

Das Lapp ÖLFLEX SERVO 7DSL 4 G 4 + (2 x 22AWG) ist ein hochflexibles Kabel, das speziell für Anwendungen in der elektrischen Antriebstechnik entwickelt wurde. Mit einer Außendurchmesser von 14 mm und einer Nennspannung von 1 kV eignet es sich ideal für die Verbindung zwischen Servoregler und Motor. Die Aderisolierung aus Polypropylen (PP) und der PVC-Außenmantel sorgen für Langlebigkeit und Flexibilität, während die orange Mantelfarbe (RAL 2003) eine einfache Identifikation ermöglicht. Die Prüfspannung beträgt 4 kV für die Leistungsadern und 1 kV für das Signalpaar, was eine zuverlässige Signalübertragung gewährleistet. Das Kabel ist nicht ölbeständig, bietet jedoch eine Flammwidrigkeit nach IEC/EN 60332-1-2 und ist somit für den Einsatz in anspruchsvollen Umgebungen geeignet. Es ist eine ausgezeichnete Wahl für Montage- und Bestückungsautomaten sowie für den Einsatz in Nassbereichen von Werkzeugmaschinen und Transferstraßen.

Produktinfos

Aderzahl: 4 G 4 + (2 x 22 AWG)
Außendurchmesser: 14 mm
Kupferzahl: 208 kg/km
Gewicht: 332 kg/km
Ader-Isolation: Polypropylen (PP)
Mantelmaterial: PVC
Mantelfarbe: orange (RAL 2003)
Prüfspannung Leistungsadern: 4 kV
Prüfspannung Signalpaar: 1 kV
Nennspannung U: 1 kV
Flammwidrigkeit: nach IEC/EN 60332-1-2
Ölbeständig: Nein
Anwendungsgebiet: elektrische Antriebstechnik
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Hauptader-Zahl: 4
    Hauptleiter-Nennquerschnitt: 4 mm²
    Ader-Isolation: Polyolefine
    Tragorgan: ohne
    Torsionsschutz: Nein
    Mantel-Farbe: orange
    Ausführung: rund
    Ölbeständig nach EN IEC 60811-404: Nein
    Flammwidrig: nach IEC/EN 60332-1-2
    Nennspannung U: 1 kV
    Weitere Details
    Mantel-Material: Polyvinylchlorid (PVC)
    Hauptader-Kennzeichnung: Ziffern
    Schutzleiter: Ja
    Außendurchmesser ca.: 14 mm
    Zul. Kabelaußentemperatur, in Bewegung: -5|70 °C
    Zul. Kabelaußentemperatur, fest verlegt: -40|70 °C
