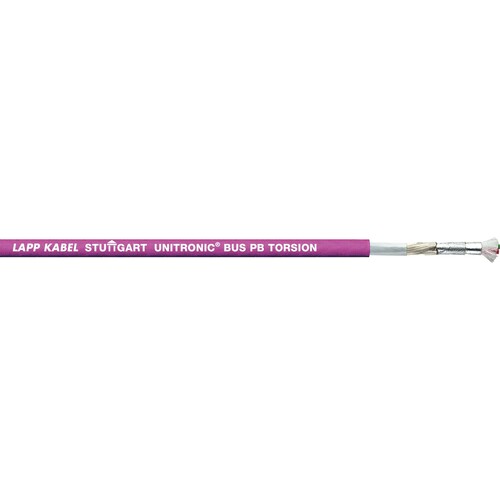

2170332 UNITRONIC BUS PB TORSION 1X2X0,8 VIO hochflexible Anwendung

20233899
5140614
100 lfm
4044774751559
4044773119596
AT
85444993
2170332
beantwortete(n) Fragen weitere Varianten
PROFIBUS DP (gemäß DIN 19245 und EN 50170, z.B.für SIEMENS SIMATIC® NET, auch für FIP Factory Instrumentation Protocol)., Leitungen können sowohl für PROFIBUS-DP, PROFIBUS-FMS als auch FIP eingesetzt werden, Einsatz überall dort, wo die Kombination Außenmantel mit Eigenschaften ähnlich Polyurethan, Halogenfreiheit und erhöhte Flammwidrigkeit gewünscht wird, Kupfer-Litze blank, Aderisolation: PE, Gesamtschirmung mit Kupfergeflecht und kunststoffkaschierte Aluminiumfolie, Außenmantel: PUR, violett (RAL 4001), Zertifizierung: UL Typ CMX nach UL 444, TORSION: für Torsionsbeanspruchung, z. B. Roboteranwendung; ± 180° pro 1m, Halogenfrei, Flammwidrig nach IEC 60332-1-2, Bei aufgeführten Bitraten ergeben sich nach PNO-Spezifikationen die folgende maximale Leitungslänge eines Bussegments (Kabeltyp A, PROFIBUS-DP): 93,75 kbit/s = 1200 m 187,5 kbit/s = 1000 m 500 kbit/s = 400 m 1,5 Mbit/s = 200 m 12,0 Mbit/s = 100 m,
Anmerkungen zur LIMMERT-KI

Das UNITRONIC® BUS PB TORSION ist ein hochflexibles PROFIBUS-Kabel, das speziell für Torsionsbelastungen entwickelt wurde. Mit einer Außendurchmesser von 8 mm und einem Leiterquerschnitt von 0,38 mm² bietet es eine hervorragende Leistung für Anwendungen, die eine hohe Flexibilität erfordern, wie z.B. in Robotersystemen mit ± 180° Torsion pro Meter. Das Kabel ist halogenfrei und flammwidrig gemäß IEC 60332-1-2, was es ideal für anspruchsvolle Umgebungen macht. Es ist für den Einsatz in PROFIBUS-DP, -FMS und FIP geeignet und bietet eine Betriebstemperatur von -25°C bis 75°C. Mit einer Zertifizierung nach UL Typ CMX und einer maximalen Prüfspannung von 3600 V DC ist dieses Kabel eine zuverlässige Wahl für industrielle Anwendungen.

Produktinfos

Anzahl der Adern: 1
Querschnitt pro Leiter: 0,38 mm²
Außendurchmesser: 8 mm
Kupferindex: 31 kg/km
Gewicht: 66 kg/km
Temperaturbereich: -25°C bis 75°C
Torsionsbewegung: ± 180° pro 1 m
Flammwidrigkeit: IEC 60332-1-2
Halogenfrei: Ja
Zertifizierung: UL Typ CMX gemäß UL 444
Min. Biegeradius (fest verlegt): 4 x Außendurchmesser
Min. Biegeradius (beweglich): 15 x Außendurchmesser
Mutual capacitance: max. 30 nF/km
Prüfspannung: 3600 V DC (3 Sek.)
Charakteristische Impedanz: 150 ± 15 Ohm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Geeignet zur Verlegung im Erdreich: Nein
    Leiterdurchmesser: ca. 0,8 mm
    Leiternennquerschnitt: 0.38 mm²
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
    Halogenfrei nach EN IEC 60754-2: Nein
    Ölbeständig nach EN IEC 60811-404: Nein
    Weitere Details
    Raucharm nach EN IEC 61034-2: Nein
    UV-beständig: Nein
    Ader-Isolation: Polyolefine
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC 60332-1-2
    Bewehrung: Nein
    Funktionserhalt: nein
    Verseilelement: sonstige
    Mantel-Farbe: sonstige
    Kategorie: ohne
    Schirm über Verseilelement: Folie + Geflecht
    Schirm über Verseilung: Folie + Geflecht
    Mantel-Material: Polyurethan (PUR)
    Leiter-Klasse: Kl.6 = feinstdrähtig
    Anzahl der Verseilelemente: 2
    Schutzmantel: nein
    Ader-Zahl: 2
    Isolationserhalt nach IEC 60331: Nein
    Verseilung: Bündel
    Außendurchmesser ca.: 8
    Raucharm nach EN 61034-2: Nein
    NVP-Wert: 81
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
