30017736 Lapp N2XCH 12x2,5 RE/4

23493491
8535256
100 lfm
4044773146608
BE
85444991
30017736
beantwortete(n) Fragen weitere Varianten

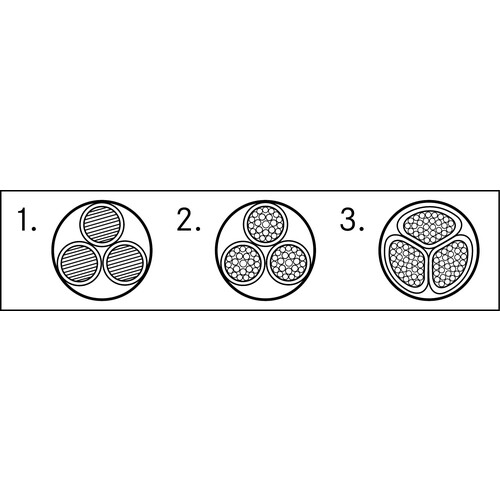

Zur Verlegung über, auf, im und unter Putz, Feste Verlegung in Innenräumen, in Luft oder Beton, In Gebäuden oder Industrieanlagen mit hoher Personen- und/ oder Sachwertkonzentration, Direkte Verlegung in Erde oder Wasser ist nicht vorgesehen, Verlegung im Freien nur geschützt vor direkter Sonneneinstrahlung und Fremdeinflüssen, Konzentrischer Cu-Leiter v.a. als PE, Leiter aus blanken Kupferdrähten, Aderisolation: Vernetztes Polyethylen (VPE), Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, Füllmischung über dem Aderverband, Außenmantel aus halogenfreier, thermoplastischer Polyolefin-Mischung, Konzentrischer Leiter aus blanken Kupferdrähten, HD 604/VDE 0276-604, Flammwidrig nach IEC 60332-1-2, Keine Brandfortleitung nach IEC 60332-3-24, Halogenfrei nach IEC 60754-1 (Anteil halogensäurehaltiger Gase) Korrosivität der Brandgase nach IEC 60754-2 (Aziditätsgrad), Geringe Rauchgasdichte nach IEC 61034-2,
Anmerkungen zur LIMMERT-KI

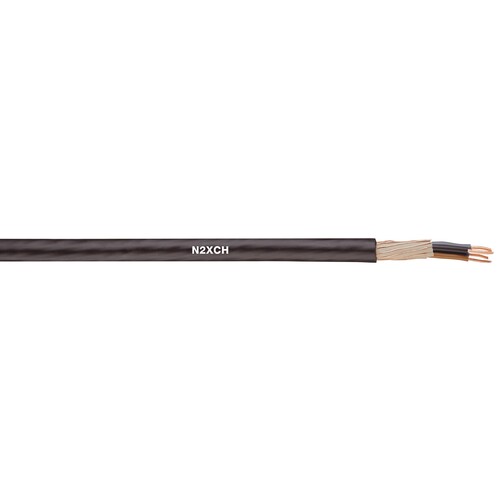

Das Lapp N2XCH 12x2,5 RE/4 ist ein halogenfreies Stromkabel mit einem konzentrischen Kupferleiter, das gemäß HD 604/VDE 0276-604 für die feste Installation in Innenräumen, in Luft oder Beton konzipiert ist. Mit einer Nennspannung von 0,6/1,0 kV und einer Prüfspannung von 4000 V bietet dieses Kabel hervorragende elektrische Eigenschaften. Der Außenmantel aus halogenfreiem, thermoplastischem Polyolefin sorgt für zusätzliche Sicherheit und verbesserte Brandverhaltenseigenschaften. Der Temperaturbereich reicht von -40°C bis +90°C, was es für verschiedene Anwendungen geeignet macht. Das Kabel hat einen Außendurchmesser von 20,3 mm und ein Gewicht von 640,3 kg/km, was es ideal für Installationen in Gebäuden mit hoher Personen- oder Sachwertkonzentration macht. Es ist nicht für die direkte Verlegung in Erde oder Wasser geeignet und sollte im Freien nur vor direkter Sonneneinstrahlung geschützt verlegt werden.

Produktinfos

Kabeltyp: Halogenfreies Stromkabel mit konzentrischem Kupferleiter
Normen: HD 604/VDE 0276-604
Aderisolation: Vernetztes Polyethylen (XLPE)
Außenmantel: Halogenfrei, thermoplastische Polyolefin-Mischung
Nennspannung: 0,6/1,0 kV
Prüfspannung: 4000 V
Temperaturbereich (Installation): -5°C bis +90°C
Temperaturbereich (feste Verlegung): -40°C bis +90°C
Mindestbiegeradius (Einzelader): 15 x Außendurchmesser
Mindestbiegeradius (Mehrader): 12 x Außendurchmesser
Außendurchmesser: 20,3 mm
Kupferindex: 334 kg/km
Gewicht: 640,3 kg/km
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Leiternennquerschnitt: 2.5
    Ader-Isolation: sonstige
    Ader-Kennzeichnung: Ziffern
    Flammwidrig: nach IEC/EN 60332-3-24
    Bewehrung: Nein
    Bleimantel: Nein
    Beidraht: Nein
    Funktionserhalt: nein
    Nennspannung U: 1000
    Mantel-Farbe: schwarz
    Leiter-Form: rund
    Leiter-Material: Kupfer
    Mantel-Material: Polyolefine
    Leiter-Klasse: Kl.1 = eindrähtig
    Schutzleiter: Ja
    Schichtenmantel: Nein
    LWL-Elemente: Nein
    Zul. Kabelaußentemperatur, in Bewegung: -5|90
    Zul. Kabelaußentemperatur, fest verlegt: -40|90
    Innere Leitschicht: Nein
    Äußere Leitschicht: Nein
    Schirm längswasserdicht: Nein
    Nennspannung U0: 0,6
    Schirm: Nein
    Ader-Zahl: 12
    Leiter längswasserdicht: Nein
    Konzentrischer Leiter-Nennquerschnitt: 4
    Halogenfrei nach EN IEC 60754-2: Ja
    Isolationserhalt: nein
    Isolationserhalt nach IEC 60331: Nein
    Konzentrischer Leiter: Kupfer
    Raucharm nach EN IEC 61034-2: Ja
    Zul. max. Leitertemperatur: 90
    Außendurchmesser ca.: 19,5
    Raucharm nach EN 61034-2: Ja
    Leitfähige Beschichtung: Nein
    Halogenfrei nach EN 60754-1/2: Ja
    Ölbeständig nach IEC 60811-404: Nein
