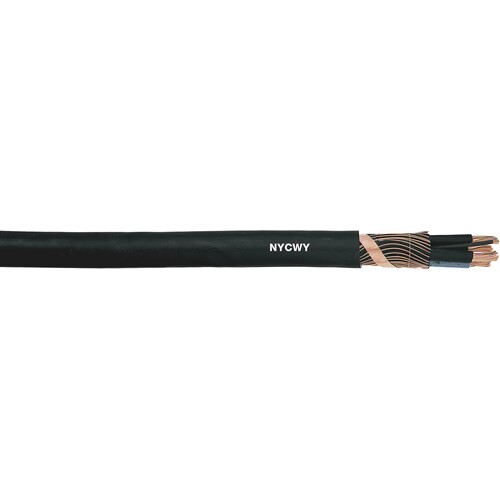

15505453 NYCWY 4X70 sm/35 Erdkabel geschirmt

22542380
5101063LP
100 lfm
4044774725123
4044773107524
CZ
85444999
15505453
beantwortete(n) Fragen weitere Varianten

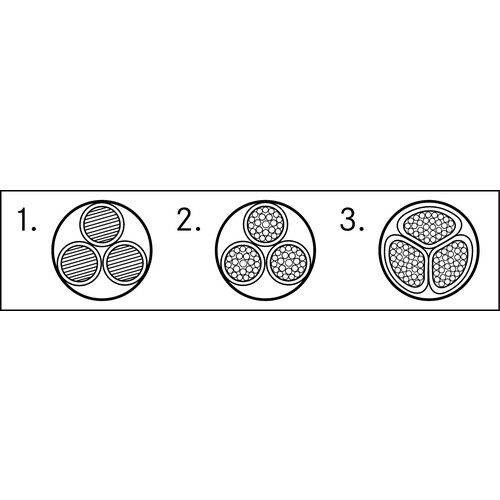

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Konzentrischer Cu-Leiter v.a. als PE, Einfacherer Anschluss dank Wellenform des konzentrischen Kupferleiters, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Konzentrischer, wellenförmiger, äußerer Leiter aus blanken Kupferdrähten mit Induktivitätsreduzierender Kupferbandquerleitgegenwendel, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, HD 603/VDE 0276-603 für NYCWY mit 3 oder 4 Adern plus jeweiligem, konzentrischen Schutzleiter, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,, Flammwidrig nach IEC 60332-1-2,
Anmerkungen zur LIMMERT-KI

Das Lapp NYCWY 4 x 70sm/35 Erdkabel ist ein robustes und vielseitiges Energie- und Steuerkabel, das sowohl für Innen- als auch Außenanwendungen geeignet ist. Mit einer Prüfspannung von 4000 V und einer Aderzahl von 4 x 70 mm² bietet es hervorragende elektrische Eigenschaften. Das Kabel ist für die Verlegung im Erdreich ohne zusätzlichen Untergrundschutz konzipiert, mit einer empfohlenen Mindestverlegetiefe von 0,6 m und 0,8 m unter Fahrbahnen. Es ist auch für den Einsatz in Beton bei Temperaturen unter +70 °C geeignet. Die maximale Eintauchtiefe beträgt 10 Meter, jedoch nur in unbewegtem Wasser für maximal 2 Wochen. Der Außenmantel und die Aderisolation bestehen aus PVC, was für zusätzliche Robustheit sorgt. Dieses Kabel erfüllt die VDE-Normen und ist ideal für anspruchsvolle Anwendungen in der Energieverteilung und Steuerung.

Produktinfos

Prüfspannung: 4000 V
Aderzahl: 4 x 70 mm²
Außendurchmesser: 38 mm
Kupfergewicht: 3082 kg/km
Gewicht: 4056 kg/km
Einsatzbereich: Innen- und Außenbereich
Mindestverlegetiefe: 0,6 m (unter Fahrbahnen 0,8 m)
Maximale Betriebstemperatur: +70 °C
Eintauchtiefe: max. 10 m (2 Wochen)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Leiternennquerschnitt: 70
    Ader-Isolation: Polyvinylchlorid (PVC)
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC/EN 60332-1-2
    Bewehrung: Nein
    Bleimantel: Nein
    Beidraht: Nein
    Funktionserhalt: nein
    Nennspannung U: 1000
    Mantel-Farbe: schwarz
    Leiter-Form: sektorförmig
    Leiter-Material: Kupfer
    Mantel-Material: Polyvinylchlorid (PVC)
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Schutzleiter: Ja
    Schichtenmantel: Nein
    LWL-Elemente: Nein
    Zul. Kabelaußentemperatur, in Bewegung: -5|50
    Zul. Kabelaußentemperatur, fest verlegt: -40|70
    Innere Leitschicht: Nein
    Äußere Leitschicht: Nein
    Schirm längswasserdicht: Nein
    Nennspannung U0: 0,6
    Schirm: Nein
    Ader-Zahl: 4
    Leiter längswasserdicht: Nein
    Konzentrischer Leiter-Nennquerschnitt: 35
    Halogenfrei nach EN IEC 60754-2: Nein
    Isolationserhalt: nein
    Isolationserhalt nach IEC 60331: Nein
    Konzentrischer Leiter: Kupfer
    Raucharm nach EN IEC 61034-2: Nein
    Zul. max. Leitertemperatur: 70
    Außendurchmesser ca.: 38
    Raucharm nach EN 61034-2: Nein
    Leitfähige Beschichtung: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
