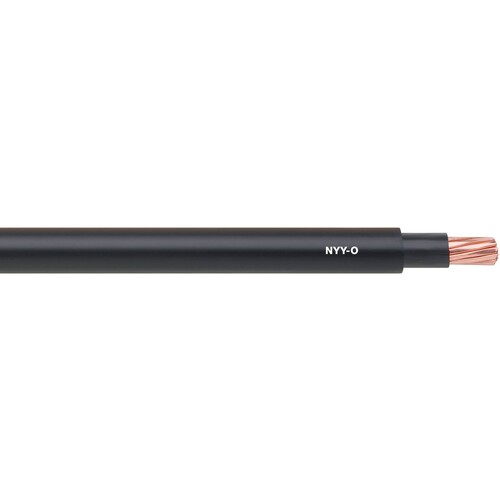

1550214 NYY-O 1X185 rm Erdkabel

22542093
5135601
100 lfm
4044774724270
4044773116250
BA
85444999
1550214
beantwortete(n) Fragen weitere Varianten

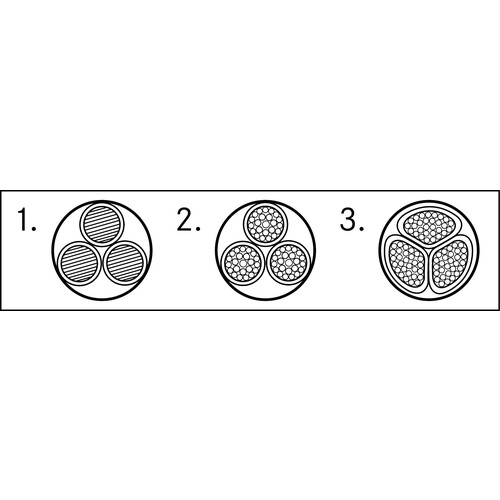

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, HD 603/VDE 0276-603 (für 1 bis 5 Adern), HD 627/VDE 0276-627 (ab 7 Adern), Flammwidrig nach IEC 60332-1-2, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,,
Anmerkungen zur LIMMERT-KI

Das NYY-O 1X185 rm Erdkabel ist ein hochwertiges, flammwidriges PVC-Starkstromkabel, das für die feste Verlegung im Innen- und Außenbereich konzipiert ist. Mit einer Nennspannung von 0,6/1,0 kV und einem Querschnitt von 185 mm² bietet es eine hervorragende Leistung für verschiedene Anwendungen. Das Kabel ist für die direkte Verlegung im Erdreich geeignet, ohne zusätzlichen Untergrundschutz, und muss in einer Mindesttiefe von 0,6 m verlegt werden. Bei Verlegung unter Fahrbahnen ist eine Mindesttiefe von 0,8 m erforderlich. Die Betriebstemperatur reicht von -40°C bis +70°C, was es ideal für anspruchsvolle Umgebungen macht. Dieses Kabel erfüllt die VDE-Normen und bietet eine zuverlässige Lösung für Energie- und Steueranwendungen.

Produktinfos

Anzahl der Adern: 1
Querschnitt pro Leiter: 185 mm²
Außendurchmesser: 25 mm
Kupferindex: 1776 kg/km
Gewicht: 2080 kg/km
Nennspannung: 0,6/1,0 kV
Betriebstemperatur (fest verlegt): -40°C bis +70°C
Flammwidrigkeit: IEC 60332-1-2
Mindestverlegetiefe: 0,6 m (unter Fahrbahnen 0,8 m)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Leiternennquerschnitt: 185
    Ader-Isolation: Polyvinylchlorid (PVC)
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC/EN 60332-1-2
    Bewehrung: Nein
    Bleimantel: Nein
    Beidraht: Nein
    Funktionserhalt: nein
    Nennspannung U: 1000
    Mantel-Farbe: schwarz
    Leiter-Form: rund
    Leiter-Material: Kupfer
    Mantel-Material: Polyvinylchlorid (PVC)
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Schutzleiter: Nein
    Schichtenmantel: Nein
    LWL-Elemente: Nein
    Zul. Kabelaußentemperatur, in Bewegung: -5|50
    Zul. Kabelaußentemperatur, fest verlegt: -40|70
    Innere Leitschicht: Nein
    Äußere Leitschicht: Nein
    Schirm längswasserdicht: Nein
    Nennspannung U0: 0,6
    Schirm: Nein
    Ader-Zahl: 1
    Leiter längswasserdicht: Nein
    Halogenfrei nach EN IEC 60754-2: Nein
    Isolationserhalt: nein
    Isolationserhalt nach IEC 60331: Nein
    Konzentrischer Leiter: ohne
    Raucharm nach EN IEC 61034-2: Nein
    Zul. max. Leitertemperatur: 70
    Außendurchmesser ca.: 24
    Raucharm nach EN 61034-2: Nein
    Leitfähige Beschichtung: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
    Leiternennquerschnitt (AWG): 300
