15500743 NYY-J 3G185 sm/95 sm Erdkabel

22541897
5135544
100 lfm
4044774723631
4044773119558
CZ
85444999
15500743
beantwortete(n) Fragen weitere Varianten

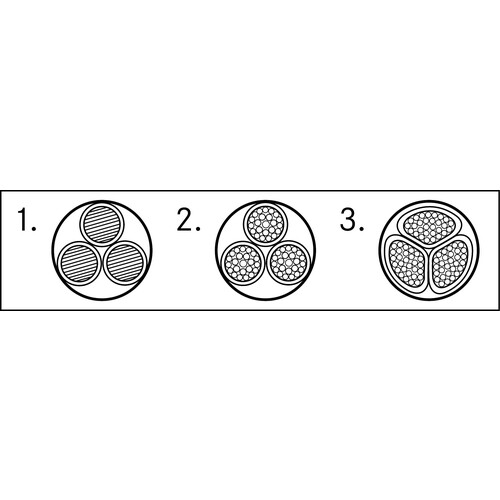

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, HD 603/VDE 0276-603 (für 1 bis 5 Adern), HD 627/VDE 0276-627 (ab 7 Adern), Flammwidrig nach IEC 60332-1-2, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,,
Anmerkungen zur LIMMERT-KI

Das Lapp NYY-J 3G185 sm/95 sm Erdkabel ist ein hochwertiges, festverlegtes Energie- und Steuerkabel, das für den Einsatz im Innen- und Außenbereich konzipiert ist. Mit einer Prüfspannung von 4000 V und einem Außendurchmesser von 50 mm bietet es eine robuste und zuverlässige Lösung für verschiedene Anwendungen. Das Kabel ist für die Erdverlegung geeignet und muss in einer Mindesttiefe von 0,6 m verlegt werden, unter Fahrbahnen sogar 0,8 m. Es kann Temperaturen bis zu +70 °C standhalten und ist mit blanken Kupferdrähten ausgestattet, die eine hohe Leitfähigkeit gewährleisten. Die Aderisolation und der Außenmantel bestehen aus PVC, was zusätzliche Langlebigkeit und Schutz bietet. Ideal für den Einsatz in Beton und bewegungsarmen Anwendungen, erfüllt es die VDE-Normen und ist flammwidrig nach IEC 60332-1-2.

Produktinfos

Prüfspannung: 4000 V
Aderzahl und Querschnitt: 3 x 185 sm / 95 sm
Außendurchmesser: 50 mm
Kupfergewicht: 6240 kg/km
Gewicht: 7909 kg/km
Einsatzbereich: Innen- und Außenbereich
Erdverlegung: 0,6 m (normal), 0,8 m (unter Fahrbahnen)
Betriebstemperatur: max. +70 °C
Material: PVC
Leiter: blanke Kupferdrähte
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Leiternennquerschnitt: 185
    Ader-Isolation: Polyvinylchlorid (PVC)
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC/EN 60332-1-2
    Bewehrung: Nein
    Bleimantel: Nein
    Beidraht: Nein
    Funktionserhalt: nein
    Nennspannung U: 1000
    Mantel-Farbe: schwarz
    Leiter-Form: sektorförmig
    Leiter-Material: Kupfer
    Mantel-Material: Polyvinylchlorid (PVC)
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Schutzleiter: Ja
    Schichtenmantel: Nein
    LWL-Elemente: Nein
    Zul. Kabelaußentemperatur, in Bewegung: -5|50
    Zul. Kabelaußentemperatur, fest verlegt: -40|70
    Hilfsleiter-Zahl: 1
    Innere Leitschicht: Nein
    Äußere Leitschicht: Nein
    Schirm längswasserdicht: Nein
    Nennspannung U0: 0,6
    Schirm: Nein
    Ader-Zahl: 3
    Leiter längswasserdicht: Nein
    Halogenfrei nach EN IEC 60754-2: Nein
    Isolationserhalt: nein
    Isolationserhalt nach IEC 60331: Nein
    Konzentrischer Leiter: ohne
    Raucharm nach EN IEC 61034-2: Nein
    Zul. max. Leitertemperatur: 70
    Hilfsader-Nennquerschnitt: 95
    Außendurchmesser ca.: 50
    Raucharm nach EN 61034-2: Nein
    Leitfähige Beschichtung: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
    Leiternennquerschnitt (AWG): 300
