0083.0170 Maico HOCHL.VENTILATOR DZQ 20/4B EX

21042218
1894542
1 Stk
4012799831709
4012799809791
DE
84145100
0083.0170
beantwortete(n) Fragen weitere Varianten
MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie 94/9/EG für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Gerätegruppe II, Kategorie 2 G. Zündschutzart e: Erhöhte Sicherheit. Für Zonen 1 und 2. Typenreihe EZQ...-Ex, DZQ...-Ex mit quadratischer Wandplatte. EZS...-Ex, DZS...-Ex mit Stahlwandring. Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich. Drehstrommotor: Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B E Ex e Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie 94/9/EG) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem das MAICO-Motorvollschutzsystem MVS 6 verwenden. Motor: Robuster Motor mit Kugellager, wartungsfrei. Elektrischer Anschluss: EZQ/EZS 20 E Ex e: Anschlussleitung ca. 0,5 m lang. DZQ/DZS ... E Ex e: Anschlussleitung ca. 2 m lang. Artikel: DZQ 20/4 B E Ex e, Ausführung: Quadratische Wandplatte, Fördervolumen: 0 Pa / 500 m³/h, Drehzahl: 1490 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 30 W, INenn: 0,19 A, IA/IN: 3,7, Schutzart (IP): 54, Wärmeklasse: F, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 7,1, Nennweite: 200 mm, Fördermitteltemperatur bei IMax: -20 C / 40 C, Explosionsschutz: Ex II 2G, Temperaturklasse: T4.
Anmerkungen zur LIMMERT-KI

Der Maico HOCHL.VENTILATOR DZQ 20/4B EX ist ein leistungsstarker Axial-Wandventilator, der speziell für den Einsatz in explosionsgefährdeten Umgebungen (Zone 1 und 2) entwickelt wurde. Mit einem Fördervolumen von 500 m³/h und einer Drehzahl von 1.490 1/min bietet dieser Ventilator eine effiziente Luftzirkulation. Er ist für den Betrieb mit Drehstrom bei einer Bemessungsspannung von 400 V konzipiert und verfügt über eine Nennleistung von 30 W. Der Ventilator kann sowohl senkrecht als auch waagerecht installiert werden und ist mit einer Schutzart von IP54 ausgestattet, was ihn vor Staub und Spritzwasser schützt. Das Gehäuse aus verzinktem Stahlblech gewährleistet eine hohe Langlebigkeit. Zudem ermöglicht die Reversierbarkeit des Ventilators eine flexible Anwendung in verschiedenen Arbeitsumgebungen, wie Färbereien oder Laboren. Mit dem Maico HOCHL.VENTILATOR DZQ 20/4B EX erhalten Sie ein zuverlässiges Gerät für anspruchsvolle Einsatzbedingungen.

Produktinfos

Ausführung: Quadratische Wandplatte
Fördervolumen: 500 m³/h
Drehzahl: 1.490 1/min
Drehzahlsteuerbar: Ja
Reversierbarkeit: Ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 30 W
INenn: 0,19 A
IA / IN: 3,7
Schutzart (IP): IP54
Wärmeklasse: F
Einbauort: Wand, Decke
Einbauart: Aufputz
Einbaulage: senkrecht, waagerecht
Material Gehäuse: Stahlblech, verzinkt
Gewicht: 8,2 kg
Nennweite: 200 mm
Fördermitteltemperatur bei IMax: 40 °C
Explosionsschutz: Ex II 2G
Temperaturklasse: T4
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

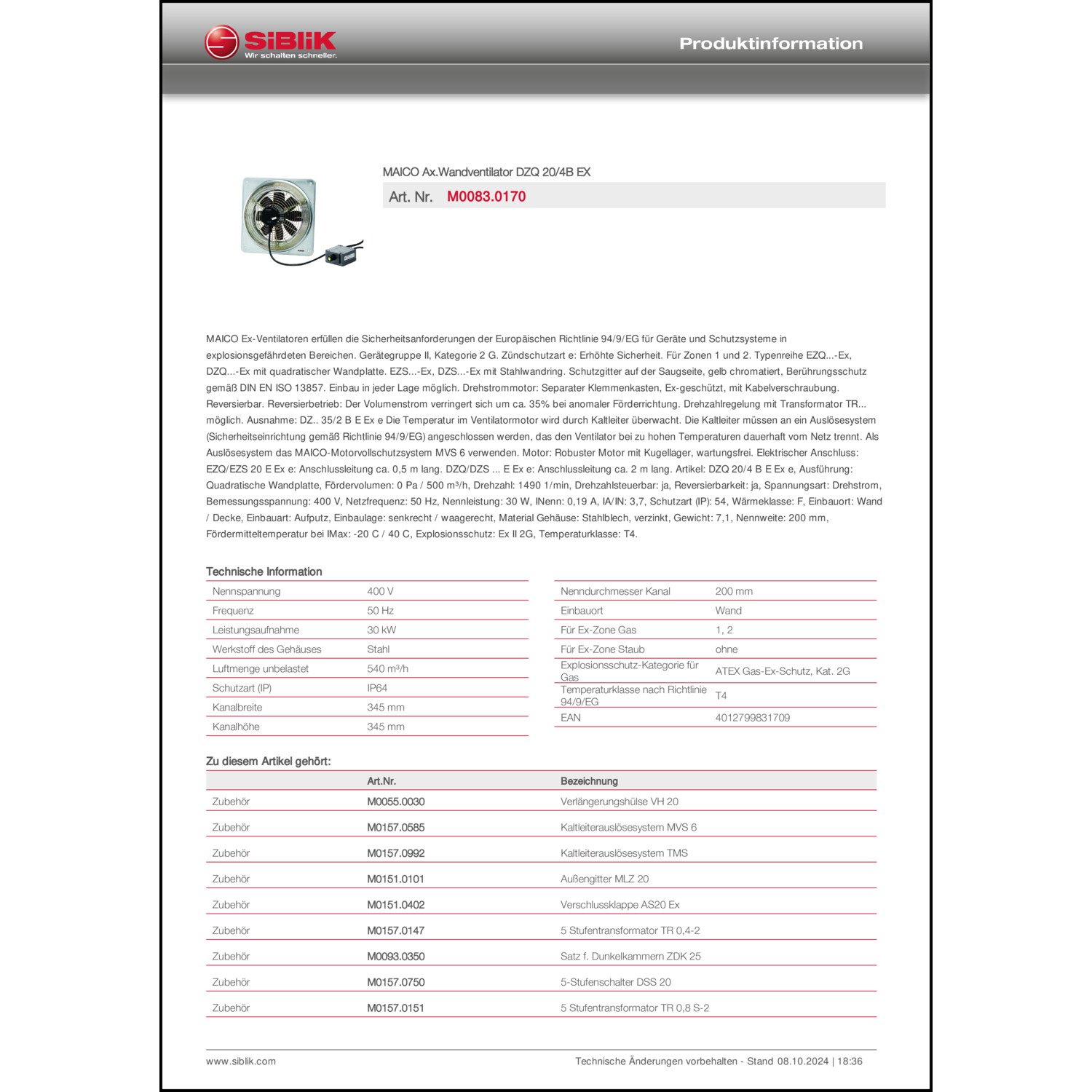

    Katalogseiten

    Produktinfos

    Für Ex-Zone Gas: 1, 2
    Für Ex-Zone Staub: ohne
    Werkstoff des Gehäuses: Stahl
    Schutzart (IP): IP64
    Weitere Details
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G
    Einbauort: Wand
    Temperaturklasse gemäß Richtlinie 94/9/EG: T4
    Leistungsaufnahme: 30
    Nennspannung: 400|400
    Frequenz: 50|50
    Kanalhöhe: 345
