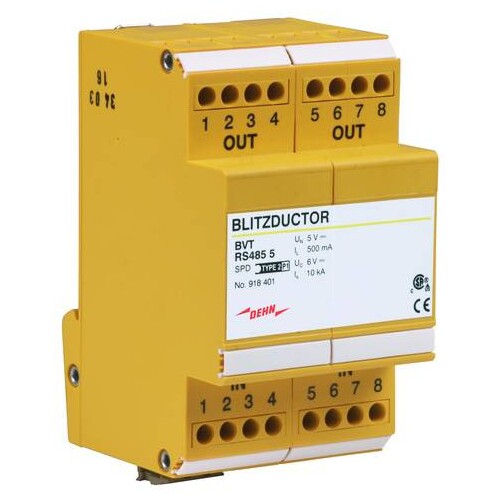

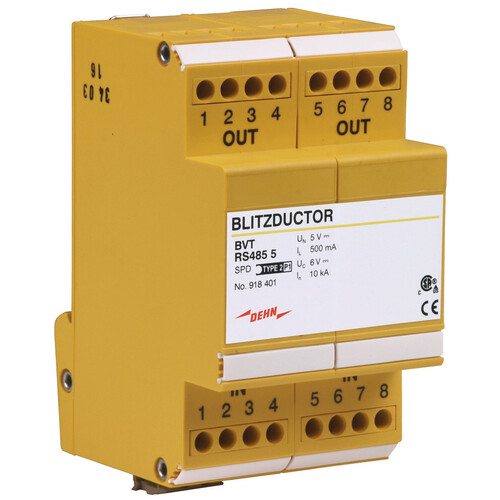

918401 Dehn BVT RS485 5 ÜS-Ableiter BLITZDUCTOR VT

20301057
1187099
1 Stk
4013364074224
RO
85363010
918401
beantwortete(n) Fragen weitere Varianten
Ableiter für viele Anwendungen, z. B. für vieradrige symmetrische Schnittstellen RS485/422 oder auch Temperaturfühler. Wahlweise direkte oder indirekte Schirmerdung und Anschluss eines Signal Ground (SG).
Anmerkungen zur LIMMERT-KI

Der Dehn BVT RS485 5 ÜS-Ableiter ist ein hochentwickelter Überspannungsschutz für eine Vielzahl von Anwendungen, einschließlich symmetrischer RS485/422 Schnittstellen und Temperaturfühler. Mit einer Nennspannung von 5 V und einem Nennlaststrom von 0,5 A bietet er zuverlässigen Schutz gegen Überspannungen. Der Ableiter ist für die Montage auf einer Hutschiene TH35 konzipiert und bietet eine Schutzart von IP 20. Er ermöglicht sowohl direkte als auch indirekte Schirmerdung und ist mit einem Signal Ground (SG) verbunden. Die hohe Blitzstromkapazität von 0,8 kA pro Leitung und der Nennableitstrom von 10 kA gewährleisten einen effektiven Schutz vor Blitzschlägen. Der BVT RS485 5 ist ideal für den Einsatz in anspruchsvollen Umgebungen und erfüllt die relevanten Teststandards und Zulassungen.

Produktinfos

Nennspannung (d.c.): 5 V
Max. kontinuierliche Betriebsspannung (d.c.): 6 V
Max. kontinuierliche Betriebsspannung (a.c.): 4.2 V
Nennlaststrom: 0.5 A
Blitzstrom (10/350 µs) pro Leitung: 0.8 kA
Nennableitstrom (8/20 µs) pro Leitung: 10 kA
Gesamt-Nennableitstrom (8/20 µs): 10 kA
Spannungsschutzpegel (Ader-Ader) bei In C2: ≤ 20 V
Spannungsschutzpegel (Ader-Erde) bei In C2: ≤ 700 V
Spannungsschutzpegel (Ader-Ader) bei 1 kV/µs C3: ≤ 8.5 V
Spannungsschutzpegel (Ader-Erde) bei 1 kV/µs C3: ≤ 600 V
Serienwiderstand pro Leitung: 1.8 Ω
Grenzfrequenz (Ader-Ader): 1.7 MHz
Kapazität (Ader-Ader): ≤ 5 nF
Betriebstemperaturbereich: -40 °C ... +80 °C
Schutzart: IP 20
Montageart: Hutschiene TH35
Anschluss (Eingang/Ausgang): Schraubanschluss
Querschnittsbereich (fest): 0.08-2.5 mm²
Querschnittsbereich (flexibel): 0.08-2.5 mm²
Anzugsmoment (Klemmen): 0.5 Nm
Erdung: über Schraubanschluss
Gehäusematerial: thermoplastisch, UL 94 V-0
Farbe: gelb
Teststandards: IEC 61643-21 / EN 61643-21, UL 497B
Zulassungen: CSA, EAC
Gewicht: 182 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung DC: 5|5 V
    Nennlaststrom: 0.5 A
    Montageart: Hutschiene TH35
    Anschluss 1: Schraubanschlussklemme
    Schutzpegel Ader/Ader: 8.5 V
    Schutzpegel Ader/Erde: 600 V
    Weitere Details
    Höchste Dauerspannung AC: 4.2 V
    Höchste Dauerspannung DC: 6 V
    Nennableitstoßstrom (8/20): 10 kA
    Grenzfrequenz: 1.7 MHz
    Blitzstoßstrom (10/350): 0.8
    Anzahl der Leiter (ohne Erde): 4
    Schutzart (IP): IP20

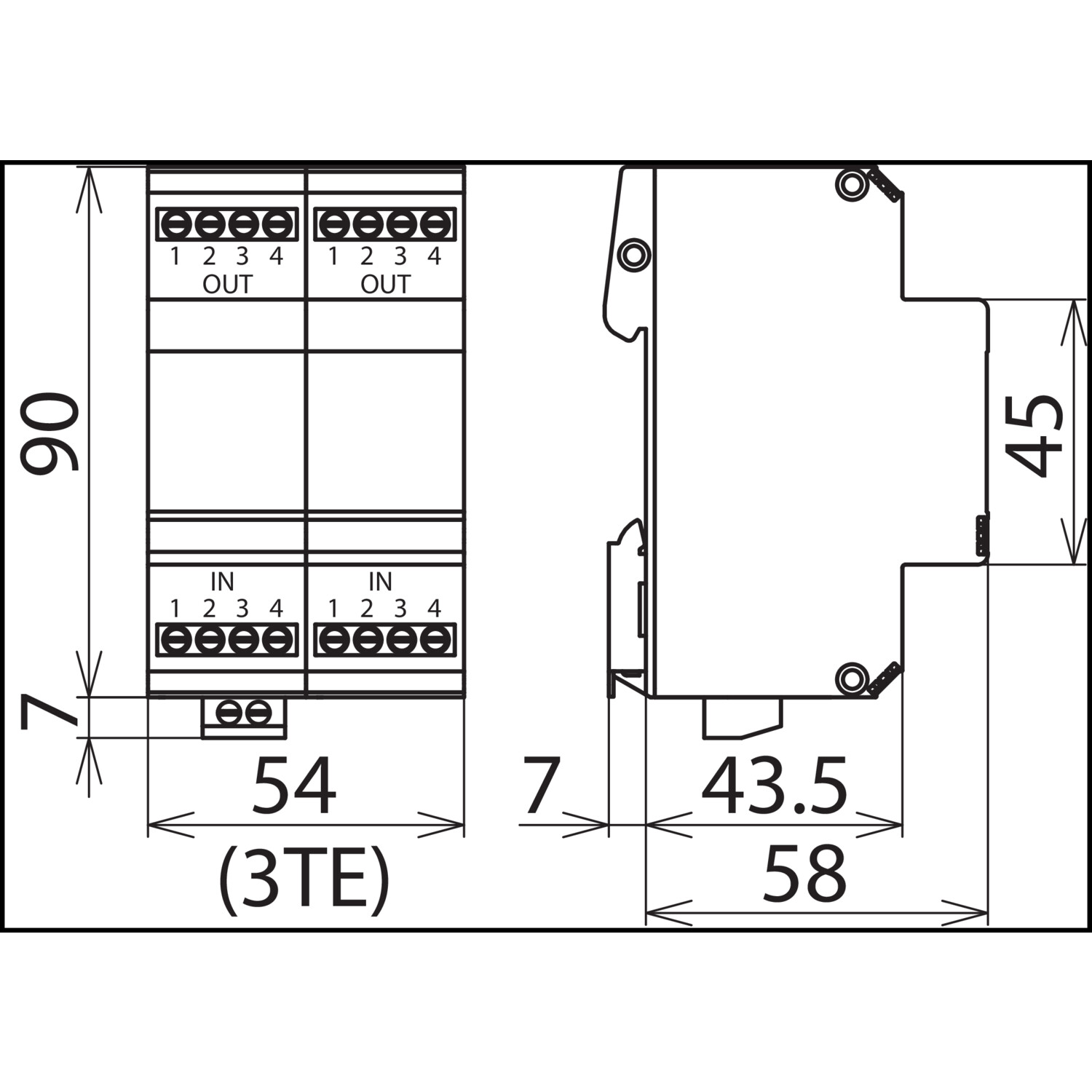

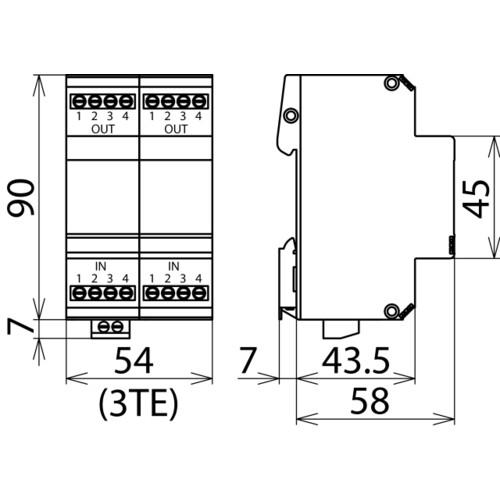

    Baubreite: 54
    Trennmöglichkeit des Signalkreises: Nein
    Erdung über: separater Leiter
