2906776 Phoenix TTC-6-2X1-F-M-24DC-PT-I

33306848
3064263
1 Stk
4055626135342
DE
85363010

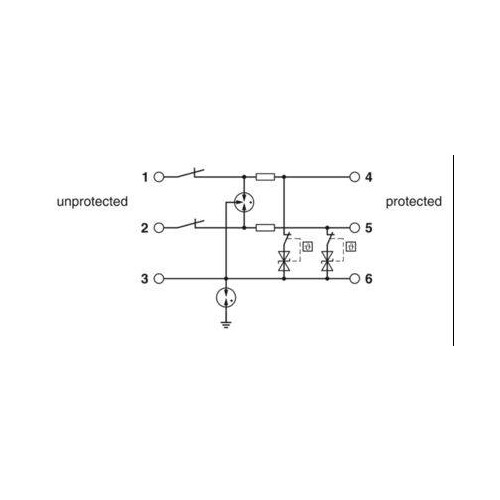

Überspannungsschutz mit integrierter Statusanzeige und Trennmesser für zwei Signaladern mit gemeinsamem Bezugspotenzial. Indirekte Erdung über Gasableiter, z. B Digital IN/OUT.
Anmerkungen zur LIMMERT-KI

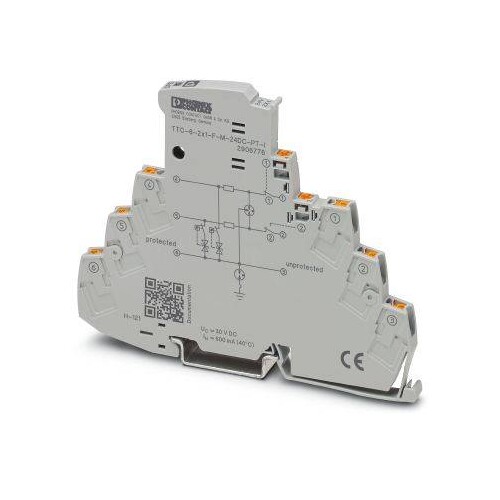

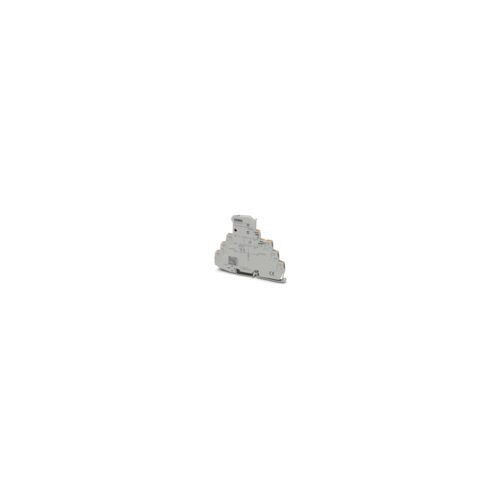

Das Phoenix Überspannungsschutzgerät TTC-6-2X1-F-M-24DC-PT-I bietet zuverlässigen Schutz für zwei Signaladern mit gemeinsamem Bezugspotenzial. Mit einer kompakten Breite von nur 6,2 mm ermöglicht es eine platzsparende Installation auf einer Tragschiene. Die integrierte Statusanzeige signalisiert den Betriebszustand ohne zusätzliche Hilfsenergie. Das Gerät ist für eine Nennspannung von 24 V DC und einen Nennlaststrom von 600 mA ausgelegt. Es bietet Schutzarten bis zu IP20 und kann in einem Temperaturbereich von -40 °C bis 85 °C betrieben werden. Dank der Push-in-Anschlusstechnik ist eine schnelle und werkzeuglose Installation möglich. Das TTC-6-2X1-F-M-24DC-PT-I ist ideal für den Einsatz in industriellen Anwendungen, wo zuverlässige Überspannungsschutzlösungen erforderlich sind.

Produktinfos

Nennspannung: 24 V DC
Nennlaststrom: 600 mA
Montageart: Tragschiene: TH 35 - 7,5 mm
Höhe: 105,8 mm
Breite: 6,2 mm
Tiefe: 83,5 mm
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m
Schutzart: IP20
Material Gehäuse: PBT
Brennbarkeitsklasse nach UL 94: V-0
Farbe: verkehrsgrau A RAL 7042
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Ansprechzeit (Ader-Erde): ≤ 1 ns
Ansprechzeit (Ader-GND): ≤ 100 ns
Max. Gesamtableitstoßstrom: 20 kA (1x)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung DC: 24|24 V
    Nennlaststrom: 0.6 A
    Montageart: sonstige
    Mit Fernmeldekontakt: Nein
    Signalisierung am Gerät: optisch
    Anschluss 1: Klemme
    Schutzpegel Ader/Signalground: 140 V
    Schutzpegel Ader/Erde: 1100 V
    Weitere Details
    Höchste Dauerspannung AC: 21 V
    Höchste Dauerspannung DC: 30 V
    Nennableitstoßstrom (8/20): 5 kA
    Explosionsgeprüfte Ausführung: Nein
