2838568 Phoenix CTM 1X2 60DC

27122425
1186225
1 Stk
4017918819736
DE
85363010

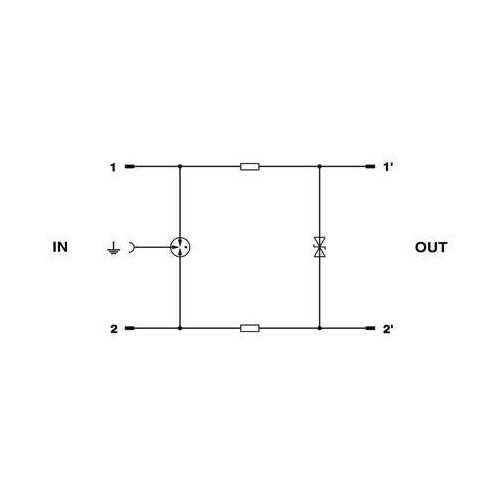

LSA-PLUS-Stecker (COMTRAB CTM) mit Doppelleiterschutz für erdpotenzialfrei betriebene Signalkreise. Nennspannung: 60 V DC
Anmerkungen zur LIMMERT-KI

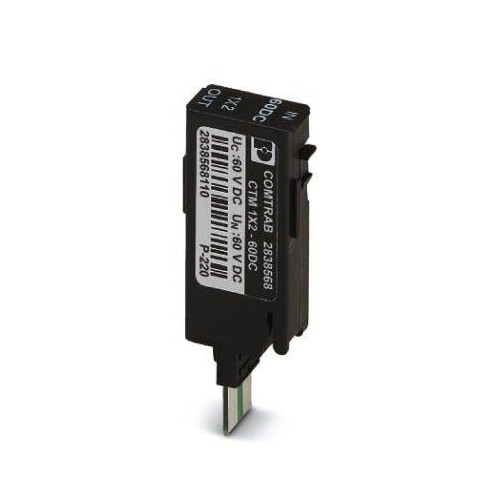

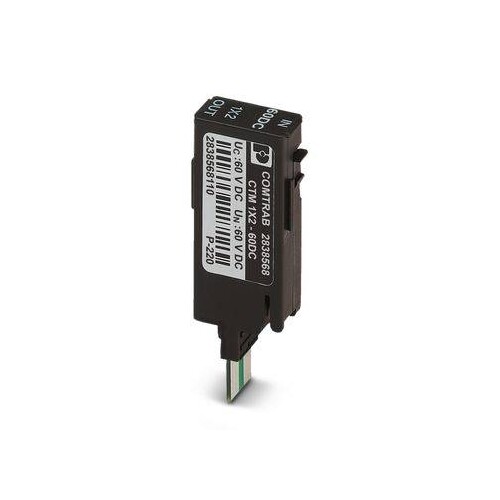

Der Phoenix CTM 1X2 60DC Überspannungsschutz-Stecker ist ein zuverlässiges Modul für den Schutz von Signalkreisen. Mit einer Nennspannung von 60 V DC und einer maximalen Dauerspannung von ± 65 V DC bietet er eine robuste Lösung für erdpotenzialfrei betriebene Anwendungen. Die kompakten Abmessungen von 21 mm Höhe, 9,5 mm Breite und 53,5 mm Tiefe ermöglichen eine platzsparende Installation in Rangierverteilern. Der Stecker ist für einen Temperaturbereich von -25 °C bis 75 °C geeignet und erfüllt die Schutzart IP20. Mit einem Nennstrom von 380 mA bei 25 °C ist er ideal für hochverdichtete Leitungsnetze und kann in LSA-PLUS-Trenn- und Schaltleisten eingesetzt werden. Der CTM 1X2 bietet durch seine modulare Bauweise eine flexible Anpassung an verschiedene Schutzbedürfnisse.

Produktinfos

Nennspannung: 60 V DC
Höchste Dauerspannung U C (Ader-Ader): ± 65 V DC
Höchste Dauerspannung U (Ader-Erde) C: 72 V DC
Nennstrom I N: 380 mA (25 °C)
Betriebswirkstrom I bei U C C: ≤ 70 µA
Schutzleiterstrom I PE: ≤ 2 µA
Höhe: 21 mm
Breite: 9,5 mm
Tiefe: 53,5 mm
Umgebungstemperatur (Betrieb): -25 °C ... 75 °C
Schutzart: IP20
Material Gehäuse: PA
Farbe: schwarz
Polzahl: 2
Verschmutzungsgrad: 2
Anschlussart: Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten

Überspannungsschutzstecker

  • Bauform: LSA-PLUS-Modul
  • Anschlussart: Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-trenn- und Schaltleisten
  • Maße: B 9,4 x H 21 x T 52,4 mm
  • Farbe: tiefschwarz
  • Material Gehäuse: PA 6.6
  • Höchste Dauerspannung: 60 V DC / 50 V AC
  • Schutzart: IP20
  • Montageart: auf CT-TERMIBLOCK und LSA-PLUS-Trennleiste
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Mit Fernmeldekontakt: Nein
    Signalisierung am Gerät: ohne
    Schutzpegel Ader/Erde: 700 V
    Schutzpegel Ader/Ader: 160 V
    Weitere Details
    Höchste Dauerspannung AC: 50 V
    Höchste Dauerspannung DC: 60 V
    Nennableitstoßstrom (8/20): 5 kA
    Nennlaststrom: 0.38 A
    Explosionsgeprüfte Ausführung: Nein
    Nennspannung DC: 60|60
