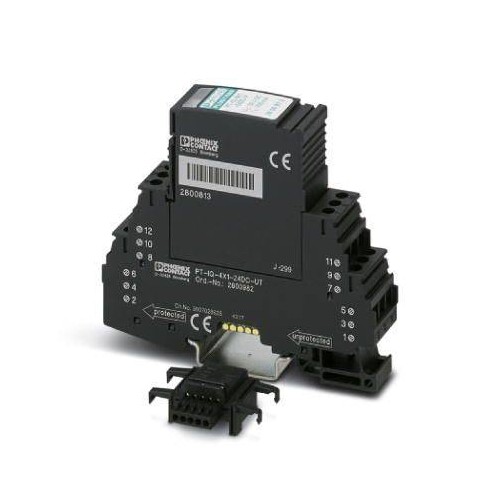

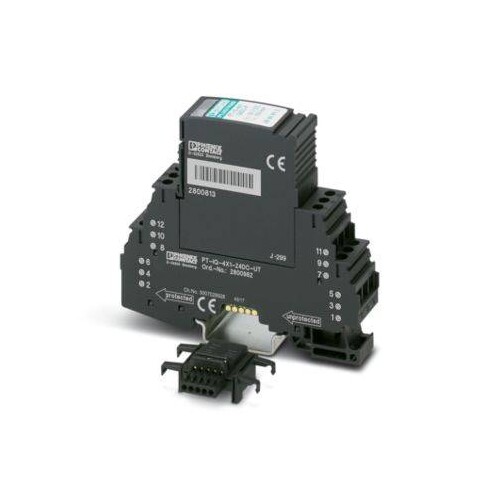

2800982 PHOENIX PT-IQ-4X1-24DC-UT Überspannungsschutz-Gerät

22004237
4398473
1 Stk
4046356665773
DE
85363010

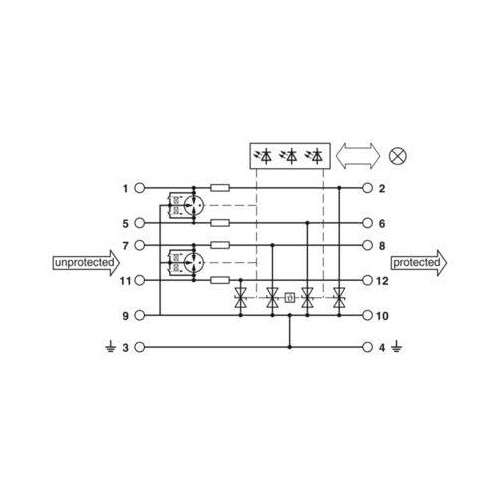

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für vier Signaladern mit gemeinsamem Bezugspotenzial.
Anmerkungen zur LIMMERT-KI

Das Überspannungsschutzgerät PT-IQ-4X1-24DC-UT von Phoenix Contact bietet umfassenden Schutz für elektrische Systeme. Mit einer kompakten Bauform von 91,1 mm Höhe, 17,7 mm Breite und 77,5 mm Tiefe, einschließlich einer DIN-Schiene, ist es für den Einsatz in anspruchsvollen Umgebungen konzipiert. Es funktioniert bei Betriebstemperaturen von -40 °C bis 70 °C und bietet einen Schutzgrad von IP20. Das Gerät ist mit einem Gehäuse aus PA 6.6 ausgestattet und erfüllt die Flammwidrigkeitsklasse V-0. Es unterstützt eine Nennspannung von 24 V DC und hat einen maximalen Dauerbetrieb von 30 V DC. Die einfache Montage auf der DIN-Schiene und die mehrstufige Statusanzeige sorgen für Benutzerfreundlichkeit und Sicherheit. Ideal für industrielle Anwendungen, schützt es zuverlässig vor Überspannungen und sorgt für eine lange Lebensdauer Ihrer elektrischen Anlagen.

Produktinfos

Höhe: 91,1 mm
Breite: 17,7 mm
Tiefe: 77,5 mm (inkl. DIN-Schiene 7,5 mm)
Betriebstemperatur: -40 °C ... 70 °C
Lagertemperatur: -40 °C ... 85 °C
Höhe über dem Meeresspiegel: ≤ 4000 m
Schutzart: IP20
Gehäusematerial: PA 6.6
Flammwidrigkeitsklasse nach UL 94: V-0
Farbe: jet black RAL 9005
Montageart: DIN-Schiene 35 mm
Nennspannung U N: 24 V DC
Maximale Dauerbetriebsspannung U C: 30 V DC
Nennstrom: 700 mA (50 °C)
Nennentladungsstrom I (8/20) µs (Leitung-Erde): 10 kA
Schutzpegel U (Leitung-Erde) p: ≤ 75 V (C1 - 1 kV/500 A)
Reaktionszeit t (Leitung-Erde) A: ≤ 1 ns
Anschlussmethode: Schraubanschluss
Max. erforderliche Sicherung: 800 mA (FF)

Überspannungsschutzgerät

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M3
  • Maße: B 17,7 x H 91,1 x T 77,5 mm
  • Farbe: tiefschwarz
  • Gehäusematerial: PA 6.6
  • Höchste Dauerspannung: 30 V DC / 21 V AC
  • Schutzart: IP20
  • Montage: Tragschiene 35mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung DC: 24|24 V
    Nennlaststrom: 0.7 A
    Montageart: sonstige
    Mit Fernmeldekontakt: Nein
    Signalisierung am Gerät: optisch
    Anschluss 1: Klemme
    Schutzpegel Ader/Erde: 180 V
    Weitere Details
    Höchste Dauerspannung AC: 21 V
    Höchste Dauerspannung DC: 30 V
    Nennableitstoßstrom (8/20): 10 kA
    Explosionsgeprüfte Ausführung: Nein
