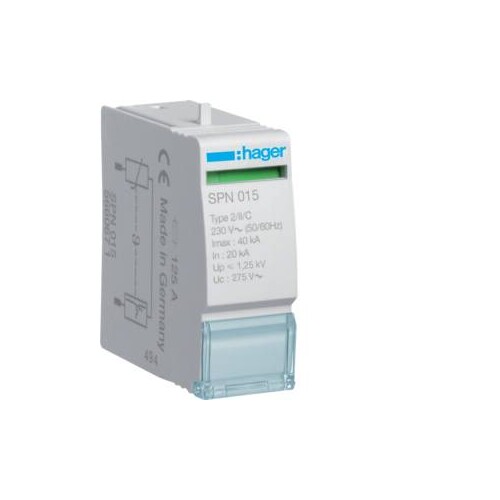

SPN015 HAGER Steckmodul 1P 40kA 275V Typ2

20789923
2344012
1 Stk
3250615660671
DE
8536303099
Steckmodul 1 polig 40kA Typ 2 für Überspannungsableiter 275V
Anmerkungen zur LIMMERT-KI

Das HAGER Steckmodul SPN015 ist ein hochleistungsfähiges Überspannungsableiter-Modul, das für den Einsatz in TN- und TT-Netzformen konzipiert ist. Mit einer maximalen Ableitfähigkeit von 40 kA und einer Bemessungsbetriebsspannung von 230 V bietet es zuverlässigen Schutz vor Überspannungen. Das Modul erfüllt die Anforderungen der Klasse IEC61643 T2 und ist für Temperaturen von -40 bis 80 °C geeignet. Die kompakten Abmessungen von 52,4 mm Höhe, 17,5 mm Breite und 55,3 mm Tiefe ermöglichen eine einfache Installation auf einer Hutschiene TH35. Es verfügt über einen Schutzpegel von 1,5 kV und ist ideal für den Einsatz in modernen elektrischen Installationen, um empfindliche Geräte zu schützen. Das Modul hat keinen Fernmeldekontakt, bietet jedoch eine optische Signalisierung am Gerät, um den Betriebsstatus anzuzeigen.

Produktinfos

Anzahl Module: 1
Bemessungsbetriebsspannung Ue: 230 V
Bemessungsspannung Uc nach IEC61643-1: 275 V
Schutzpegel Up nach IEC61643-1: 1,50 kV
Schutzpegel Up L-PE/N-PE IEC61643-11: 1,5 kV
Nennableitstrom In (8/20): 20 kA
Max. Überstromschutzeinrichtung: 125 A
Max. Ableitvermögen (Imax) L-N(PE)/N-PE: 40 kA
Höhe: 52,4 mm
Breite: 17,5 mm
Tiefe: 55,3 mm
Betriebstemperatur: -40 bis 80 °C
Netzform: TN, TT
Mit Fernmeldekontakt: Nein
Anforderungsklasse: IEC61643 T2
Frequenz: 50 - 60 Hz
Montageart: Hutschiene TH35

Steckmodul

  • Polart: Phase
  • Frequenz: 50/60 Hz
  • Nennableitstrom: 20 kA
  • Bemessungsspannung Uc: 275 V
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Nennspannung DC: 0 V
    Schutzpegel: 1.5 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: 1 TE
    Montageart: auf Basiselement
    Nennableitstoßstrom (8/20): 20 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 275 V
    Höchste Dauerspannung DC: 230 V
    Max. PV-Spannung: 0 V
    Schutzpegel L-N: 1.5 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 1 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): IP20 mm²
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Nein
    Netzform TN-S: Nein
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Nein
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 0
    Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 125
    Leckstromfrei: Ja
