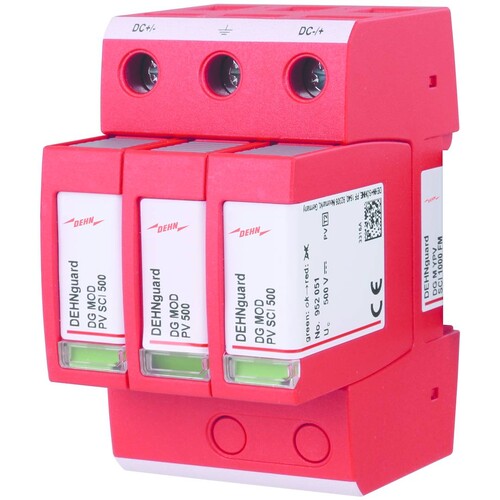

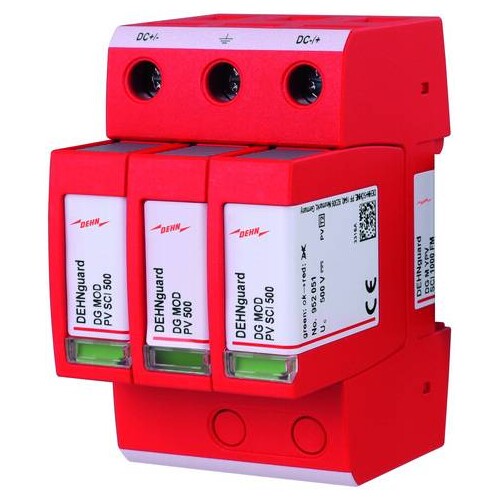

952515 DEHN Überspannungsableiter Typ 2 DG M YPV SCI 1000 FM f. PV-Anl. 1000VDC

20610912
4987702
1 Stk
4013364126435
DE
85363030
952515
beantwortete(n) Fragen weitere Varianten

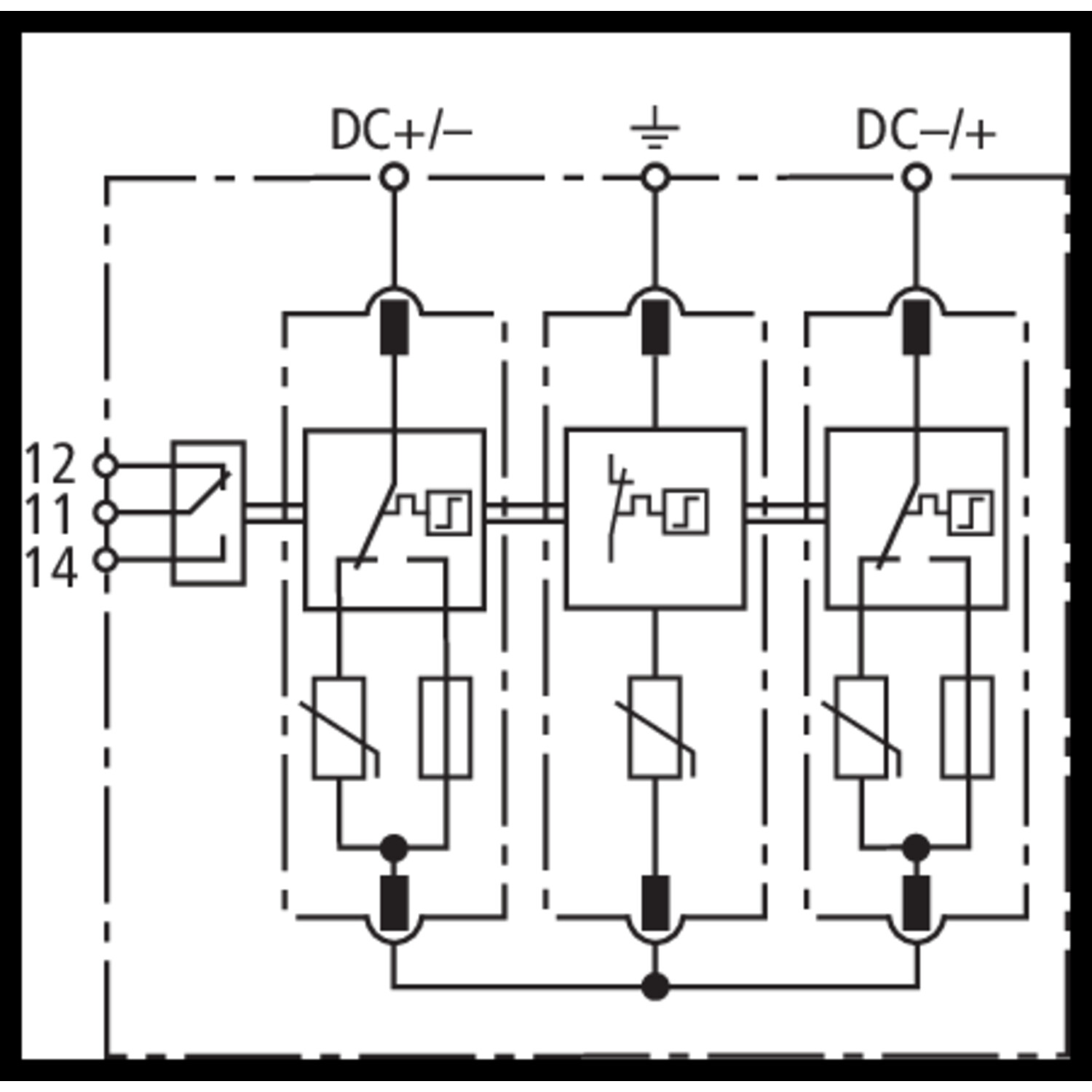

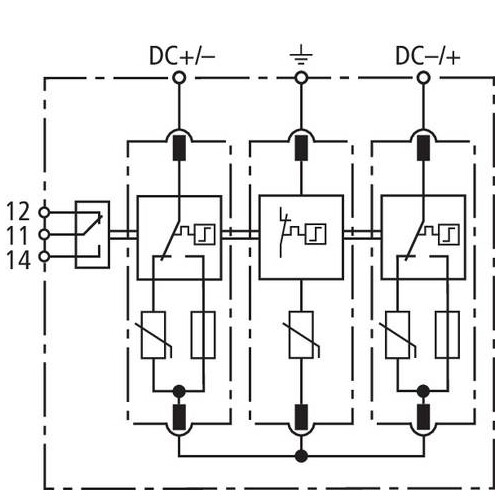

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DG M YPV SCI 1000 FM ist eine modulare Komplettlösung, die speziell für Photovoltaikanlagen entwickelt wurde. Mit einer maximalen PV-Spannung von 1000 V und einer Kurzschlussstrom-Bewertung von 1000 A bietet dieser Überspannungsableiter zuverlässigen Schutz gegen Überspannungen. Die integrierte dreistufige DC-Schaltvorrichtung sorgt für sichere elektrische Isolation und verhindert Brandgefahr durch Lichtbogenbildung. Der Überspannungsableiter verfügt über einen optischen Betriebszustands- und Fehleranzeiger sowie einen Wechselkontakt für Fernsignalisierung. Mit einer Reaktionszeit von ≤ 25 ns und einem Temperaturbereich von -40 °C bis +80 °C ist er für anspruchsvolle Umgebungen geeignet. Der Schutzart IP 20 und das thermoplastische Gehäuse garantieren Langlebigkeit und Sicherheit in Inneninstallationen.

Produktinfos

Typ: DG M YPV SCI 1000 FM
Max. PV Spannung (UCPV): ≤ 1000 V
Kurzschlussstrom-Bewertung (ISCPV): 1000 A
Gesamtentlade-Strom (8/20 µs) (Itotal): 40 kA
Nennentlade-Strom (8/20 µs) [(DC+/DC-) --> PE] (In): 12.5 kA
Max. Entlade-Strom (8/20 µs) [(DC+/DC-) --> PE] (Imax): 25 kA
Spannungsschutzpegel (UP): ≤ 4 kV
Spannungsschutzpegel bei 5 kA (UP): ≤ 3.5 kV
Reaktionszeit (tA): ≤ 25 ns
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1.5 mm² solid / flexible
Querschnittsfläche (max.): 35 mm² stranded / 25 mm² flexible
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Aufstellungsort: Inneninstallation
Schutzart: IP 20

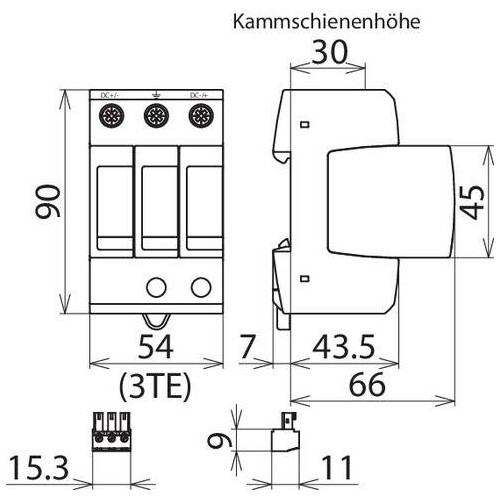

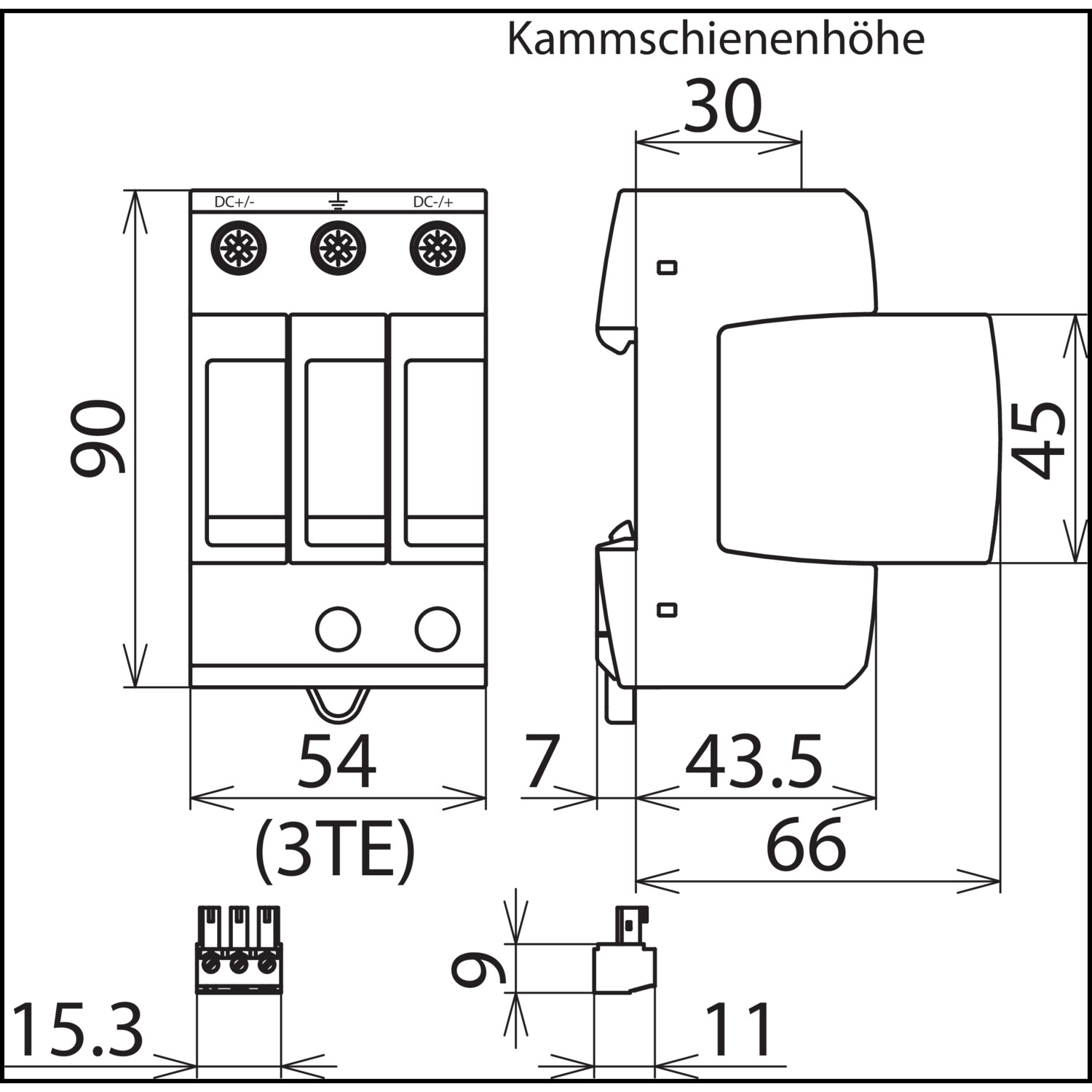

Kapazität: 3 Module (DIN 43880)
Fernmeldekontakt: Wechselkontakt
Gewicht: 323 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Schutzpegel: 4 kV
    Mit Fernmeldekontakt: Ja
    Baugröße: 3 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 15 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Max. PV-Spannung: 1500 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 2
    Netzform DC: Ja
