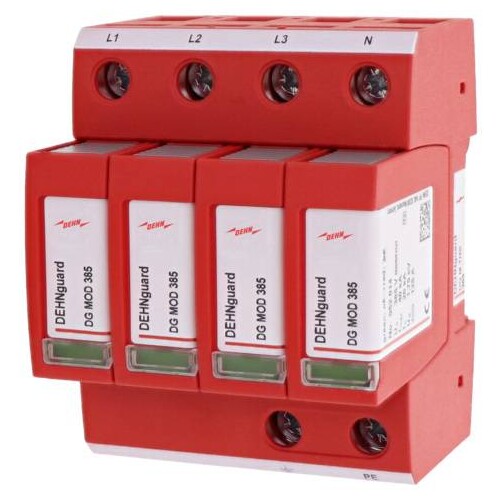

952404 DEHN Überspannungsableiter Typ 2 DG M TNS 385 4-polig für TN-S-Systeme

20244469
4612318
1 Stk
4013364128545
DE
85363030
952404
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DG M TNS 385 ist eine hochmoderne Lösung zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Mit einer Nennspannung von 230/400 V und einer maximalen Dauerbetriebs-Spannung von 385 V bietet dieser mehrpolige Überspannungsableiter eine hohe Entladekapazität von bis zu 40 kA. Die integrierte Thermo-Dynamik-Control sorgt für eine zuverlässige Überwachung des Gerätes. Er ist für den Einsatz in TN-S-Systemen konzipiert und kann einfach auf eine Hutschiene montiert werden. Mit einem Temperaturbereich von -40 °C bis +80 °C und einer Schutzart von IP 20 ist er ideal für den Innenbereich geeignet. Dieser Überspannungsableiter erfüllt die Normen EN 61643-11 / IEC 61643-11 und bietet eine ausgezeichnete Energiekoordination mit angeschlossenen Geräten.

Produktinfos

Nennspannung (AC): 230/400 V
Max. Dauerbetriebs-Spannung (AC): 385 V
Nennableitstoßstrom (8/20 µs): 20 kA
Max. Ableitstrom (8/20 µs): 40 kA
Schutzpegel [L-PE]/[N-PE]: ≤ 1.75 kV
Schutzpegel [L-PE]/[N-PE] bei 5 kA: ≤ 1.35 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Netzseitige Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 25 kArms
Temporäre Überspannung (TOV) 335 V / 5 sec.: Beständig
Temporäre Überspannung (TOV) 440 V / 120 min.: Beständig
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1.5 mm² (fest/flexibel)
Querschnittsfläche (max.): 35 mm² (litzen)/25 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 4 TE
Gewicht: 474 g

DEHNguard modular

  • Nennspannung AC: 230/400 V
  • Schutzart: IP20
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Gewicht: 474 g
Preisanzeige nur nach Anmeldung
B

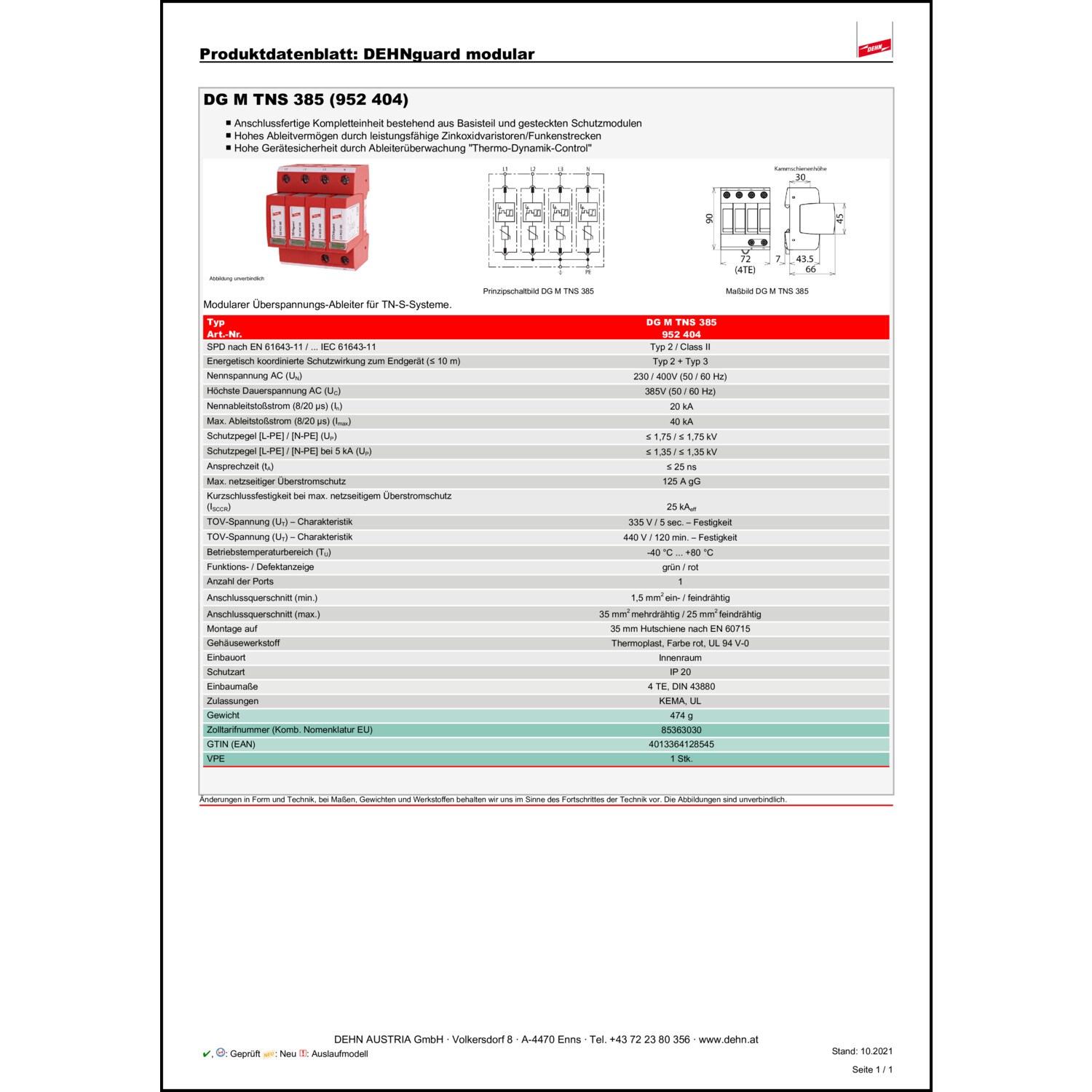

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.75 kV
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 20 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 385 V
    Schutzpegel N-PE: 1.75 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 4
    Netzform TN-S: Ja
