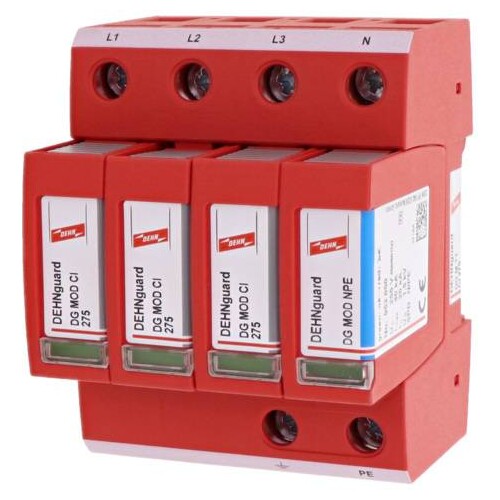

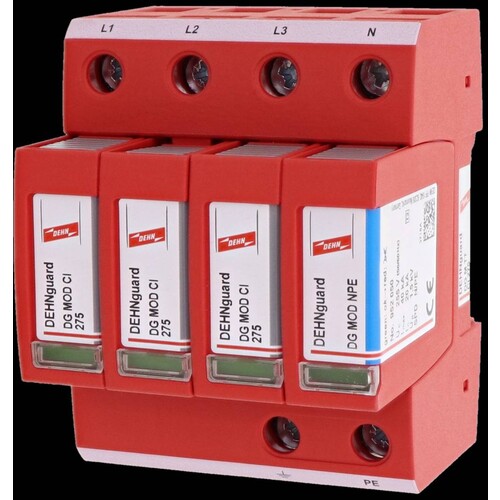

952322 DEHN Überspannungsableiter Typ 2 DEHNguard M 4-polig für TT- und TN-S-Sys

21511596
4612314
1 Stk
4013364128385
DE
85363030
952322
beantwortete(n) Fragen weitere Varianten

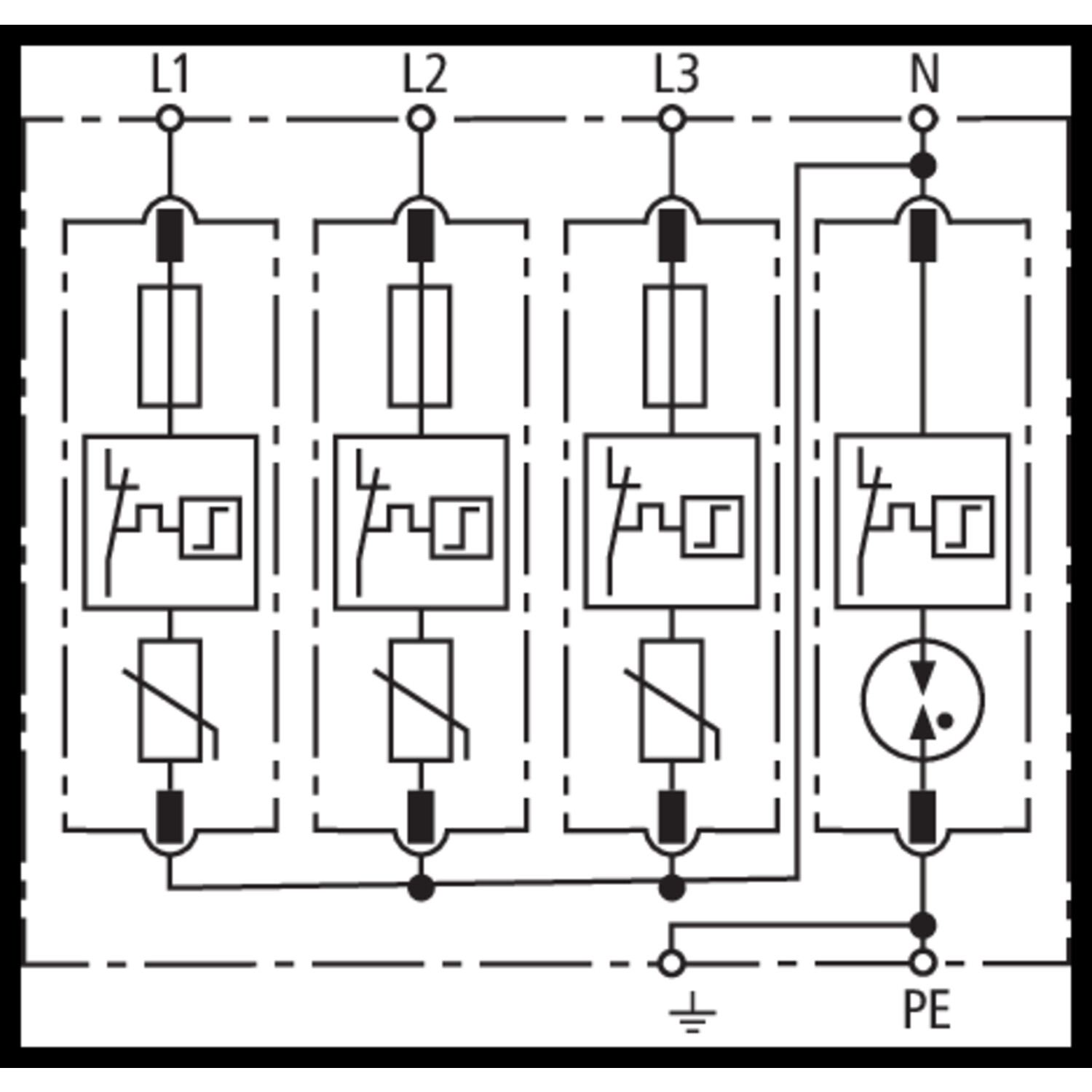

Mehrpoliger Überspannungsableiter DEHNguard M CI, Typ 2 nach EN 61643-11 mit integrierter Ableitervorsicherung, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard M ist eine hochmoderne Lösung zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Mit einer Nennspannung von 230/400 V und einer maximalen kontinuierlichen Betriebsspannung von 275 V bietet dieses Modul zuverlässigen Schutz in TT- und TN-S-Systemen. Der Überspannungsableiter ist mit integrierten Ableitervorsicherungen ausgestattet und gewährleistet durch die Thermo-Dynamik-Control eine hohe Betriebssicherheit. Der DEHNguard M ist einfach auf einer Hutschiene TH35 montierbar und bietet eine kompakte Baugröße von 4 TE. Mit einem Gewicht von nur 456 g ist er ideal für den Einsatz in Innenräumen geeignet. Die Schutzart IP 20 sorgt für zusätzliche Sicherheit in geschützten Umgebungen.

Produktinfos

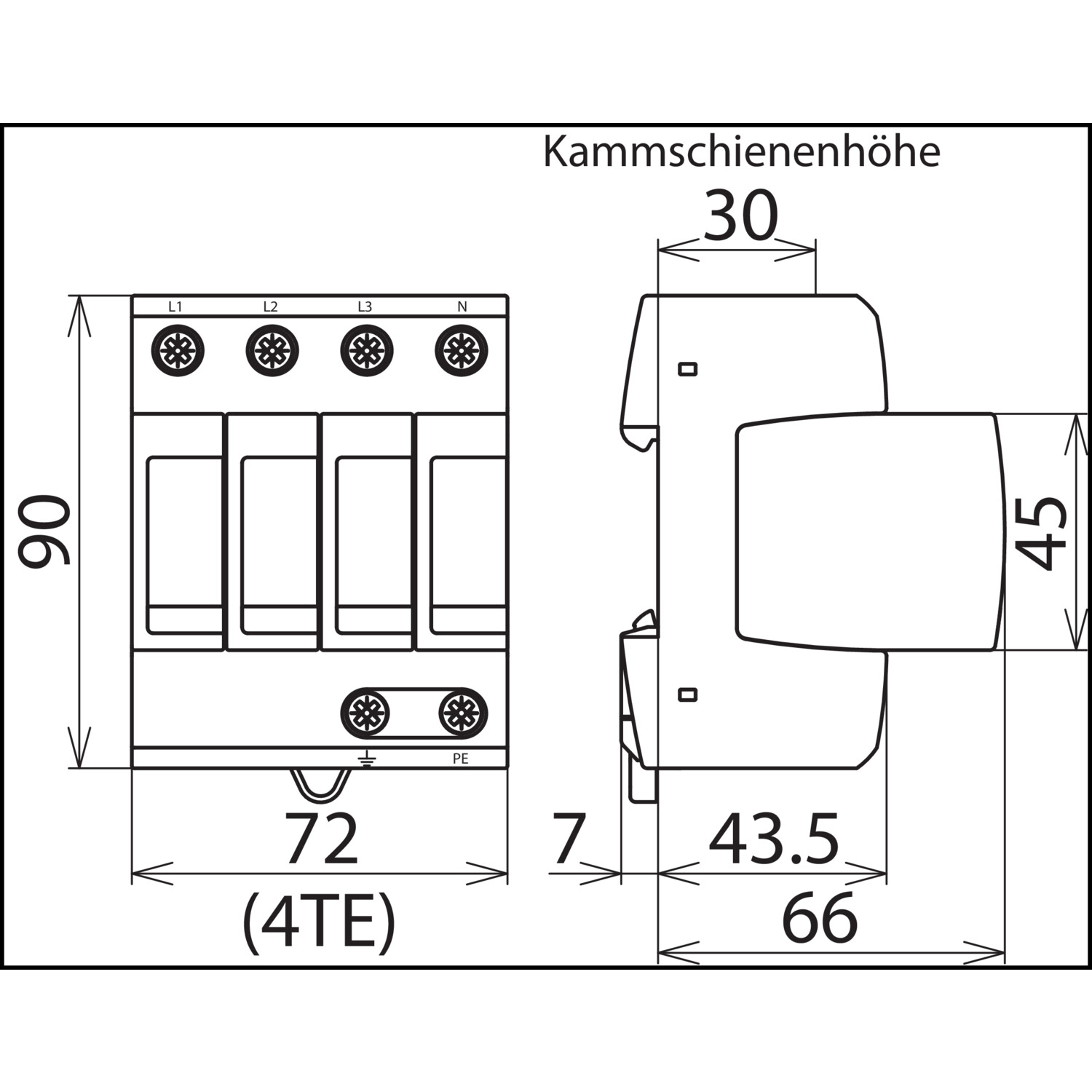

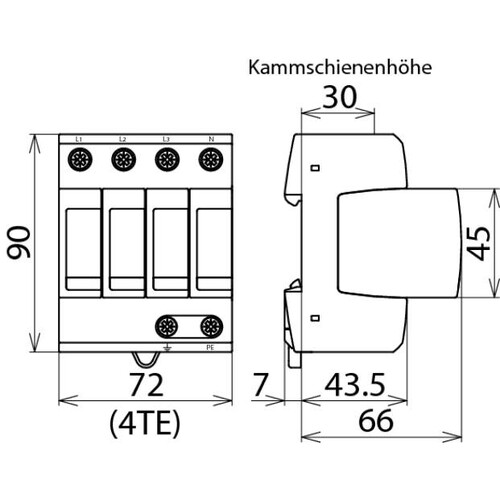

Baugröße: 4 TE
Nennspannung AC: 230/400 V (50/60 Hz)
Max. kontinuierliche Betriebsspannung [L-N]: 275 V
Max. kontinuierliche Betriebsspannung [N-PE]: 255 V
Nennableitstoßstrom [L-N] (8/20 µs): 12,5 kA
Nennableitstoßstrom [N-PE] (8/20 µs): 20 kA
Max. Ableitstrom [L-N] (8/20 µs): 25 kA
Max. Ableitstrom [N-PE] (8/20 µs): 40 kA
Blitzstoßstrom [N-PE] (10/350 µs): 12 kA
Überspannungschutzpegel [L-N] / [N-PE]: ≤ 1,5 kV / ≤ 1,5 kV
Reaktionszeit [L-N]: ≤ 25 ns
Reaktionszeit [N-PE]: ≤ 100 ns
Betriebstemperaturbereich: -40 °C bis +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1,5 mm² (solid/flexible)
Querschnittsfläche (max.): 35 mm² (stranded) / 25 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20
Gewicht: 456 g

DEHNguard modular mit dimensionierungssicherer Advanced-Circuit Interruption

  • Nennspannung: 230/400 V AC
  • Höchste Dauerspannung: 275 V AC
  • Funktion-/ Defektanzeige: grün / rot
  • Anzahl Ports: 1
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 452 g
Preisanzeige nur nach Anmeldung
B

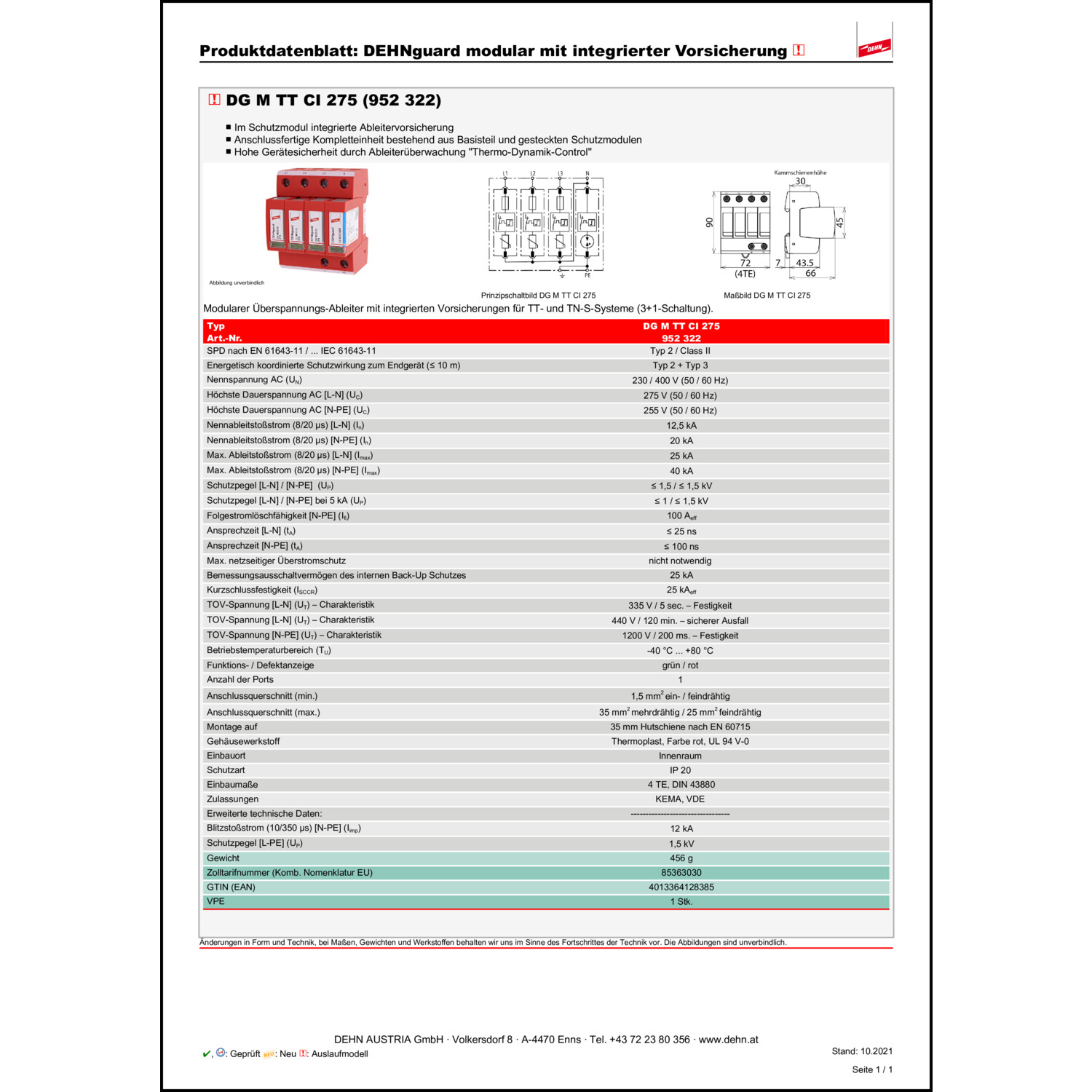

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 12.5 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 275 V
    Schutzpegel L-N: 1.5 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Integrierte Vorsicherung: Ja
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 4
    Netzform TN-S: Ja
    Netzform TT: Ja
