952077 Dehn Überspannungsableiter Typ 2 DEHNguard S

22901165
5978568
1 Stk
4013364119680
DE
85363030
952077
beantwortete(n) Fragen weitere Varianten

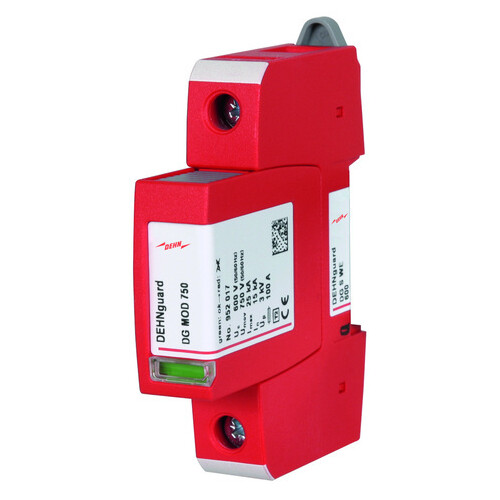

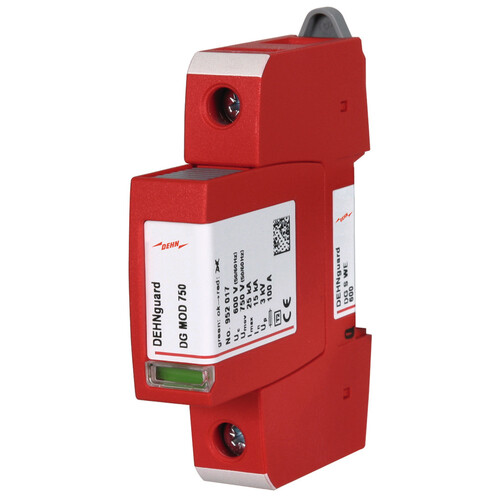

Einpoliger Überspannungsableiter DEHNguard S, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gestecktem Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard S ist ein einpoliger Schutzmechanismus, der gemäß EN 61643-11 entwickelt wurde, um Niederspannungs-Verbraucheranlagen vor Überspannungen zu schützen. Mit einer Nennspannung von 480 V und einer maximalen Betriebsspannung von 600 V bietet dieser Ableiter eine hohe Sicherheit und Zuverlässigkeit. Der Nennableitstoßstrom von 15 kA und die hohe Schutzpegel von ≤ 3 kV gewährleisten einen effektiven Schutz. Die Reaktionszeit von ≤ 25 ns und die thermodynamische Überwachung sorgen für eine optimale Gerätesicherheit. Das Gerät ist für die Montage auf einer Hutschiene TH35 geeignet und hat einen Temperaturbereich von -40 °C bis +80 °C. Mit einem Gewicht von nur 137 g ist der DEHNguard S eine kompakte Lösung für die Blitzschutzkonzeption an Schnittstellen.

Produktinfos

Nennspannung (AC): 480 V
Max. kontinuierliche Betriebsspannung (AC): 600 V
Nennableitstoßstrom (8/20 µs): 15 kA
Max. Ableitstrom (8/20 µs): 25 kA
Schutzpegel (UP): ≤ 3 kV
Schutzpegel bei 5 kA (UP): ≤ 2,5 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Netzseitige Überstromschutz: 100 A gG
Kurzschlussfestigkeit (ISCCR): 25 kArms
Temporäre Überspannung (TOV) – Charakteristik 900 V / 5 sec.: Beständig
Temporäre Überspannung (TOV) – Charakteristik 915 V / 120 min.: Sichere Ausfall
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 1,5 mm² (solid/flexible)
Querschnittsbereich (max.): 35 mm² (stranded) / 25 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Einbauort: Inneninstallation
Schutzart: IP 20
Gewicht: 137 g

DEHNguard S

  • Nennspannung: 480 V AC
  • Höchste Dauerspannung: 600 V AC
  • Funktions-/ Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gehäusewerkstoff: Thermoplast
  • Gehäusefarbe: rot
  • Gewicht: 137 g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Nennspannung AC: 480 V
    Schutzpegel: 3 kV
    Baugröße: 1 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 15 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 600 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 1
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
