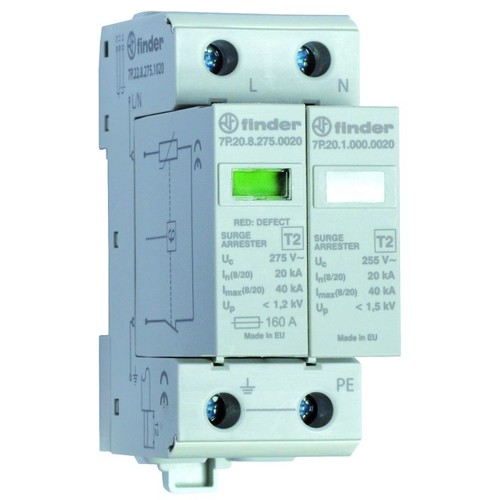

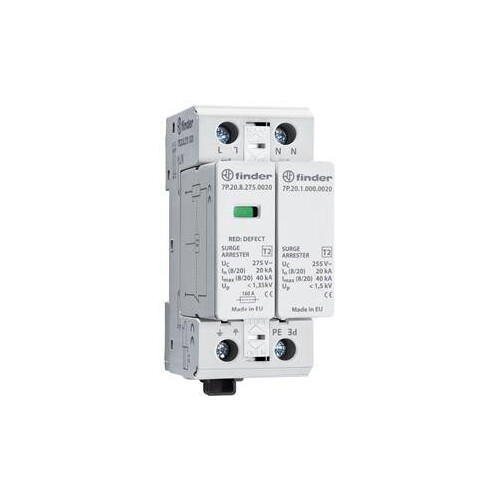

7P2282751020 Finder Überspannungsableiter Typ 2, Varistor +

26194652
3757738
1 Stk
8012823334691
CZ
85363030
7P.22.8.275.1020
beantwortete(n) Fragen weitere Varianten
Überspannungsableiter Typ 2, Module austauschbar, mit Varistor und Funkenstrecke, für 1 phasige TN-S und TT-Netze, Varistor-Defektanzeige durch -Rot- im Sichtfenster, Fernmeldekontakt, Breite 35,8 mm
Anmerkungen zur LIMMERT-KI

Der Finder Überspannungsableiter Typ 2 (7P2282751020) bietet zuverlässigen Blitz- und Geräteschutz für 230/400 V-Netze sowie Photovoltaik-Anlagen. Mit einer Nennspannung von 230 V und einem Nennableitstoßstrom von 20 kA ist er ideal für den Einsatz in 1-phasigen TN-S- und TT-Netzen. Der Überspannungsableiter verfügt über eine optische Varistor-Defektanzeige, die durch eine rote Anzeige im Sichtfenster signalisiert wird. Dank der kompakten Baugröße von 2 TE und der Montage auf Hutschienen (DIN EN 60715 TH35) lässt sich das Gerät einfach installieren. Mit einem Schutzpegel von 1,2 kV bei Nennableitstoßstrom und einer Ansprechzeit von nur 25 ns gewährleistet der 7P2282751020 einen effektiven Schutz vor Überspannungen. Die Schutzart IP20 macht ihn geeignet für den Einsatz in geschützten Umgebungen. Vertrauen Sie auf die Qualität und Zuverlässigkeit von Finder für Ihre elektrischen Schutzbedürfnisse.

Produktinfos

Nennspannung AC: 230 V
Max. Dauerspannung AC: 275 V
Nennableitstoßstrom (8/20 μs): 20 kA
Max. Ableitstoßstrom (8/20 μs): 40 kA
Schutzpegel (bei 5kA): 0,9 kV
Schutzpegel (bei Nennableitstoßstrom): 1,2 kV
Ansprechzeit: 25 ns
Kurzschlussfestigkeit: 35 kA
Max. netzseitiger Überstromschutz: 160 A
Umgebungstemperatur: -40...+80 °C
Schutzart: IP20
Max. Anschlussquerschnitt eindrähtig: 1x1...1x50 mm²
Max. Anschlussquerschnitt mehrdrähtig: 1x1...1x35 mm²
Abisolierlänge: 14 mm
Drehmoment: 4 Nm
Kontaktart: Wechsler
Baugröße: 2 TE
Montageart: Hutschiene TH35
Varistor-Defektanzeige: Ja (rot im Sichtfenster)

Überspannungsschutz-Ableiter

  • Anzahl der Leiter: 2
  • Nennspannung: 230 V AC
  • Schutzart: IP20
  • Abmessungen: B 35 x H 56,9 x T 89,8 mm
  • Nennstrom: 16A
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Mit Fernmeldekontakt: Ja
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 20 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 275 V
    Schutzpegel L-N: 1.2 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 2
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Nein
    Netzform TN-C: Nein
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Nein
    Integrierter Kurzschlussschutz: Nein
    Leckstromfrei: Nein
