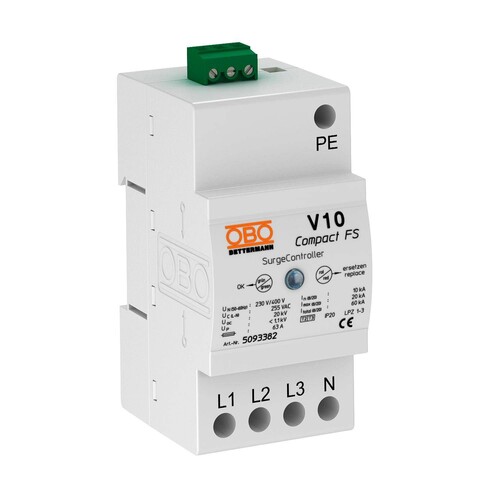

5093382 Obo V10 COMPACT FS V10 Compact mit Fernsignalisierung 255V

23179912
2869814
1 Stk
4012196101467
4012196098583
4012196101498
4012197070229
HU
85363030
Obo
5093382
beantwortete(n) Fragen weitere Varianten
Überspannungsschutzgerät Kompaktmodul Typ 2+3, , , ¿ Überspannungsschutz in Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44) ¿ Ableitvermögen bis 60 kA (8/20) total, , ¿ integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite ¿ hochleistungsfähige Varistortechnik, , ¿ inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige ¿ Version ...-FS mit potentialfreiem Wechslerkontakt zur Fernsignalisierung, , , Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
Anmerkungen zur LIMMERT-KI

Der OBO V10 COMPACT FS ist ein hochleistungsfähiges Überspannungsschutzgerät, das für den Einsatz in Unterverteilungen und zur Gerätesicherung von Drehstromsystemen konzipiert wurde. Mit einem Ableitvermögen von bis zu 60 kA (8/20 µs) und einer Ansprechzeit von weniger als 25 ns bietet dieses Kompaktmodul zuverlässigen Schutz gegen Überspannungen. Es ist für TN- und TT-Netz-Systeme geeignet und verfügt über eine integrierte 3+1-Lösung auf einer Modulbreite von 45 mm. Die Version mit Fernsignalisierung bietet einen potentialfreien Wechslerkontakt, während die thermische und dynamische Abtrennvorrichtung für zusätzliche Sicherheit sorgt. Mit einer maximalen Betriebstemperatur von 80 °C und einem Schutzgrad von IP20 ist der V10 COMPACT FS für eine Vielzahl von Anwendungen in der Elektroinstallation geeignet.

Produktinfos

Ableitstoßstrom (8/20 µs): 60 kA
Ansprechzeit: < 25 ns
Ausführung: 3+NPE
Baubreite: 17,5 mm
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Fernsignalisierung: Ja
FM-Kontakte: Wechsler
Folgestromlöschvermögen (eff): 10,6 kA
Höchste Dauerspannung AC: 255 V
Leiterquerschnitt flexibel (feindrähtig) min.: 10 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.: 10 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.: 2,5 mm²
Maximale Vorsicherung: 63 A
Montageart: Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs): 10 kA
Nennspannung AC (50 / 60 Hz): 230 V
Prüfklasse Typ 2: Ja
Prüfklasse Typ 3: Ja
Schutzart: IP20
Signalisierung am Gerät: optisch
SPD nach EN 61643-11: Typ 2+3

Überspannungsableiter V10 Compact

  • Überspannungsschutz in Unterverteilungen
  • Ableitvermögen bis 60 kA (8/20) total
  • hochleistungsfähige Varistortechnik
  • thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
  • Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
  • Schutzart: IP20
  • Höchste Dauerspannung: 255 V AC
  • Ableitstoßstrom: 60 kA
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.1 kV
    Baugröße: sonstige
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 10 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 255 V
    Höchste Dauerspannung DC: 20 V
    Schutzpegel L-N: sonstige kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 10 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Netzform TN: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 10
    Leckstromfrei: Nein
