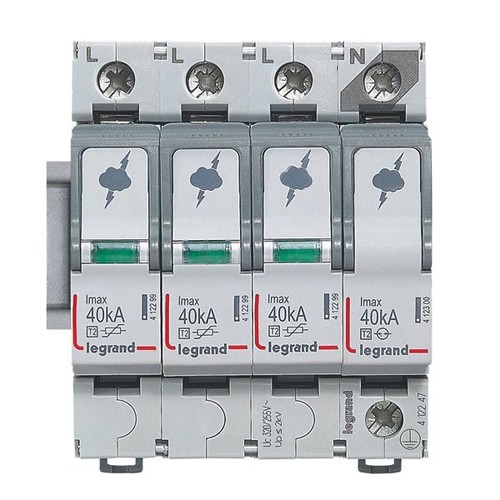

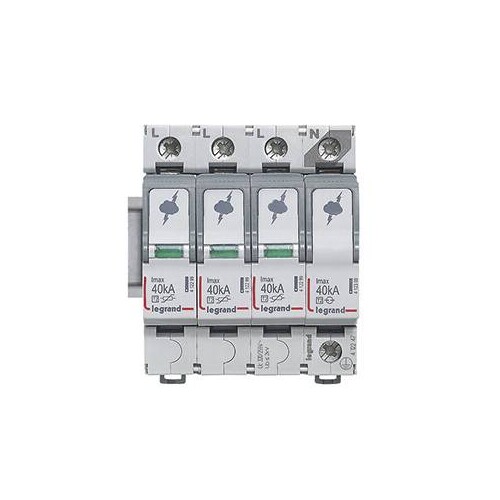

412247 Legrand Überspannungsableiter 3pol+N, Typ 2, 40kA pro Pol

10137351
1555285
1 Stk
3414970517760
3414970517777
3414970595539
PL
85354000
Legrand Überspannungsableiter Typ 2/Class II nach IEC/EN 61643-11, 3+1 Schaltung, für TT und TN-S Systeme, Nennspannung 230/400 VAC, Ableitstoßstrom Imax (8/20) 40 kA/Pol. Höchste Dauerspannung (Uc) 320 VAC. Zum Schutz vor Überspannungen nachgeordneter Verbraucher durch indirekte Blitzeinschläge oder Schalthandlungen. Mit Plug-in Schutzmodul und Statusanzeige: Grün(SPD betriebsbereit) Orange (Plug-in Schutzmodul austauschen).
Anmerkungen zur LIMMERT-KI

Der Legrand Überspannungsableiter Typ 2 ist ein zuverlässiges Schutzgerät für Photovoltaik-Anlagen und andere elektrische Systeme. Mit einer Nennspannung von 230/400 VAC und einem maximalen Ableitstoßstrom von 40 kA pro Pol bietet er effektiven Schutz gegen Überspannungen, die durch Blitzeinschläge oder Schalthandlungen verursacht werden. Die Baugröße von 4 TE ermöglicht eine einfache Montage auf einer Hutschiene TH35. Das Gerät verfügt über eine optische Signalisierung, die den Betriebsstatus anzeigt. Mit einem Höchstwert von 320 VAC für die Dauerspannung ist dieser Überspannungsableiter ideal für den Einsatz in TT- und TN-S-Systemen geeignet. Verlassen Sie sich auf die Qualität von Legrand, um Ihre elektrischen Systeme zu schützen.

Produktinfos

Nennspannung AC: 400 V
Nennspannung DC: 4 V
Schutzpegel: 0 kV
Mit Fernmeldekontakt: Nein
Baugröße: 4 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Typ: Überspannungsableiter Typ 2
Schaltung: 3+1
Imax (8/20): 40 kA/Pol
Höchste Dauerspannung (Uc): 320 VAC

Überspannungsableiter


  • Typ 2/Class II nach IEC/EN 61643-11
  • 3+1 Schaltung
  • für TT und TN-S Systeme
  • Nennspannung 230/400 V AC
  • Ableitstoßstrom Imax (8/20) 40 kA/Pol
  • Höchste Dauerspannung (Uc) 320 V AC
  • Zum Schutz vor Überspannungen nachgeordneter Verbraucher durch indirekte Blitzeinschläge oder Schalthandlungen
  • Mit Plug-in Schutzmodul und Statusanzeige: Grün(SPD betriebsbereit) Orange (Plug-in Schutzmodul austauschen)
Preisanzeige nur nach Anmeldung
B

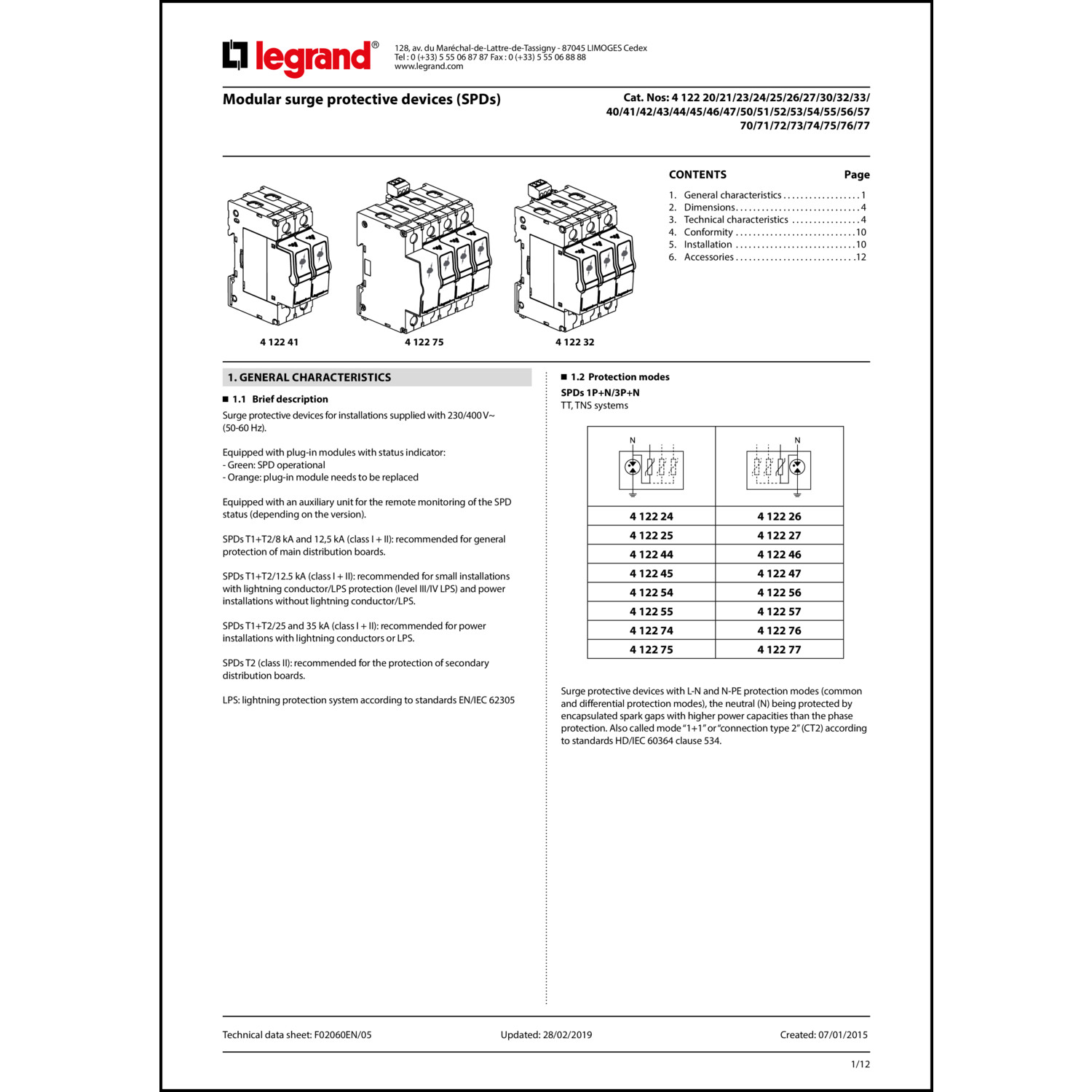

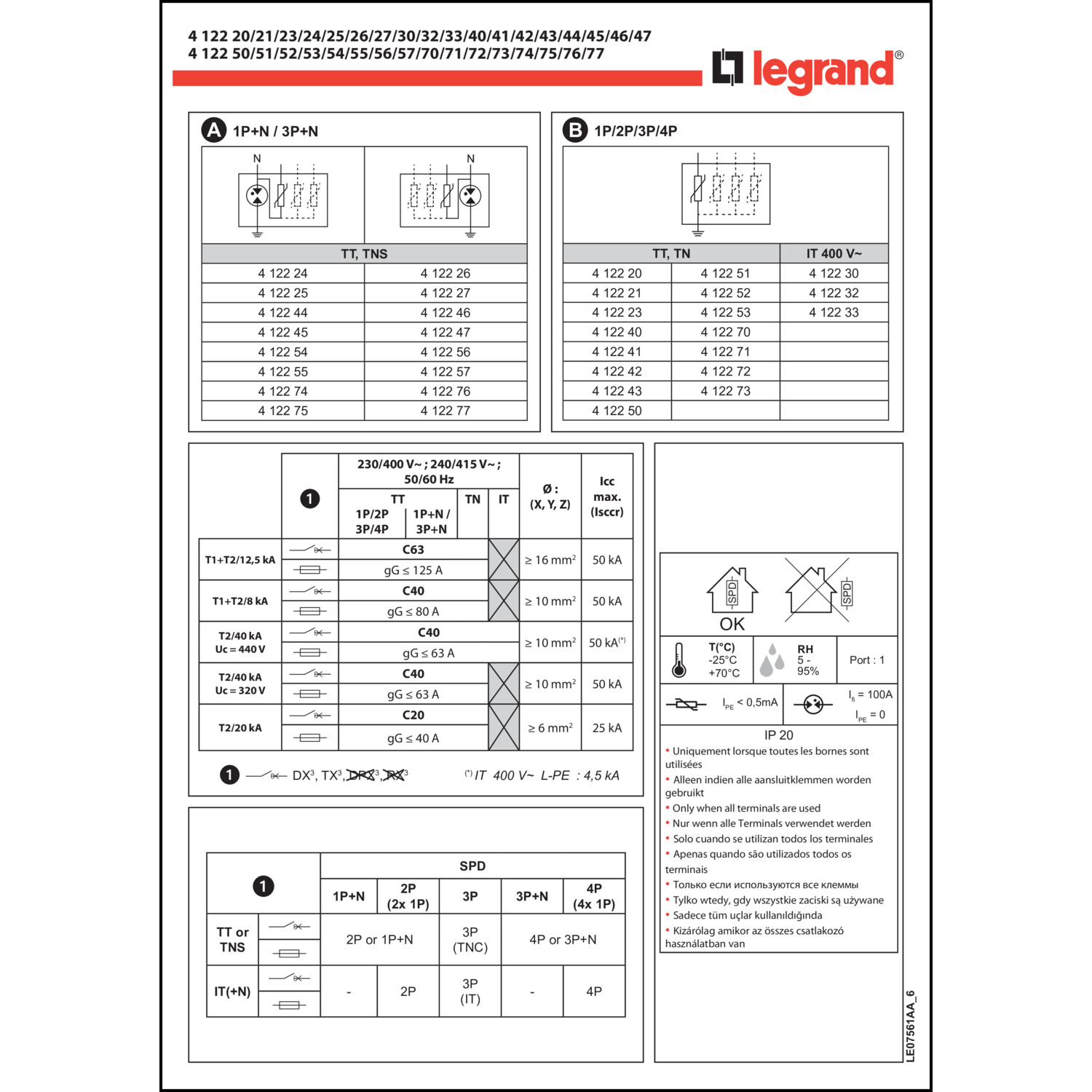

    Katalogseiten

    Produktinfos

    Nennspannung AC: 400 V
    Nennspannung DC: IP20 V
    Schutzpegel: 0 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: 4 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 20 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 320 V
    Höchste Dauerspannung DC: 1.7 V
    Max. PV-Spannung: 0 V
    Schutzpegel L-N: 1.7 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 4
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Nein
    Netzform TT: Ja
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 4
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 0
    Leckstromfrei: 25
