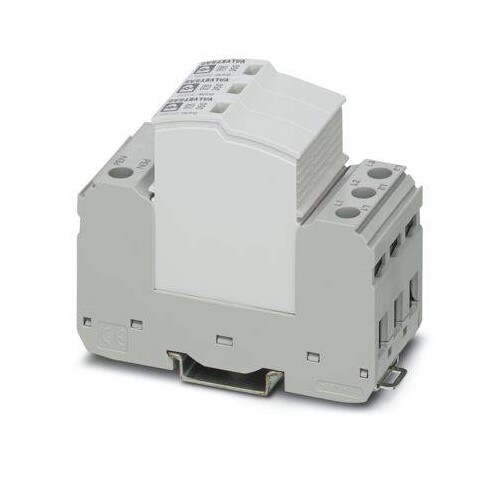

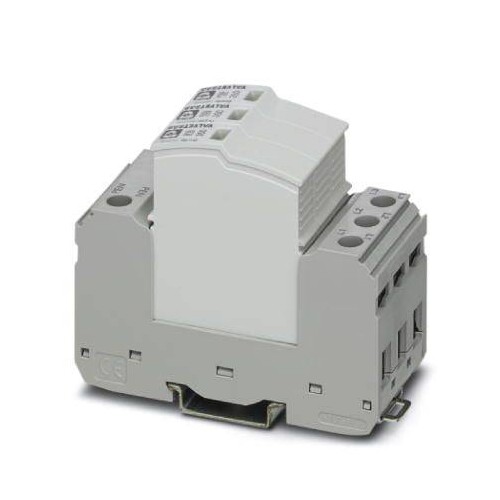

2905344 Phoenix Überspannungsableiter Typ 2

29266861
1 Stk
DE
85363090

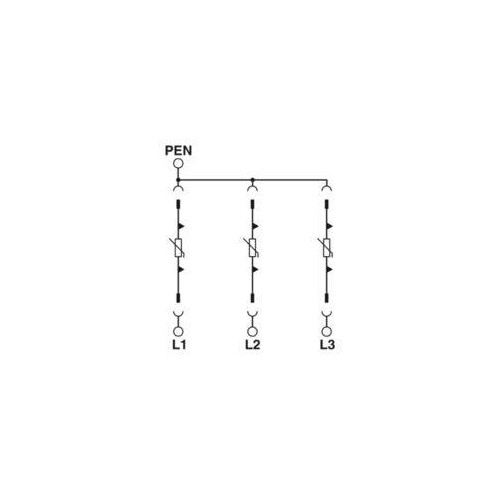

Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 3-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (4-Leitersystem: L1, L2, L3, PEN).
Anmerkungen zur LIMMERT-KI

Der Phoenix Überspannungsableiter Typ 2 (VAL-SEC-T2-3C-350) ist ein hochentwickelter, steckbarer Überspannungsableiter für 3-phasige Stromversorgungsnetze. Mit einer kompakten Bauform von nur 12 mm pro Pol und einer hohen Dauerspannung von 350 V AC ist er ideal für Anwendungen mit starken Spannungsschwankungen geeignet. Der Überspannungsableiter bietet einen niedrigen Schutzpegel von ≤ 1,5 kV und eine Nennlaststromkapazität von bis zu 63 A. Die Schutzart IP20 gewährleistet den sicheren Betrieb in geschützten Umgebungen, während die optische Statusanzeige eine einfache Überwachung ermöglicht. Der Überspannungsableiter ist für den Betrieb in einem Temperaturbereich von -40 °C bis 80 °C ausgelegt und kann in Höhenlagen bis zu 2000 m eingesetzt werden. Er erfüllt die IEC-Prüfklasse II und ist somit eine zuverlässige Wahl für den Schutz Ihrer elektrischen Anlagen.

Produktinfos

Bauform: Steckbar
Typ: Überspannungsableiter Typ 2 / Class II
Anzahl der Phasen: 3
Nennspannung: 240/415 V AC (TN-C)
Höchste Dauerspannung: 350 V AC
Nennlaststrom: 40 A (6 mm²) / 63 A (10 mm²)
Nennableitstoßstrom: 20 kA
Maximaler Ableitstoßstrom: 40 kA
Schutzpegel: ≤ 1,5 kV
Ansprechzeit: ≤ 25 ns
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Leiterquerschnitt flexibel: 2,5 mm² ... 16 mm²
Leiterquerschnitt starr: 2,5 mm² ... 25 mm²
Montageart: Tragschiene: 35 mm
Farbe: lichtgrau RAL 7035
Material Gehäuse: PA 6.6-FR 20 % GF / PBT-FR
Verschmutzungsgrad: 2
Brennbarkeitsklasse nach UL 94: V-0

Überspannungsableiter

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Polzahl: 3
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
  • Abisolierlänge: 16 mm
  • Abmessungen: B 37,3 x H 89,9 x T 74,5 mm
  • Farbe: grau/lichtgrau
  • Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 240 V
    Schutzpegel: 1.5 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: 2 TE
    Montageart: sonstige
    Nennableitstoßstrom (8/20): 20 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 350 V
    Schutzpegel L-N: 2 TE kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Ja
    Schutzart (IP): sonstige
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 1.5
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 25
    Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 1.5
