819226 Dehn HVI Leitung f. Rohraußenverl. mehrdräht.

22898932
2885275
1 Stk
4013364260528
DE
85446010
819226
beantwortete(n) Fragen weitere Varianten

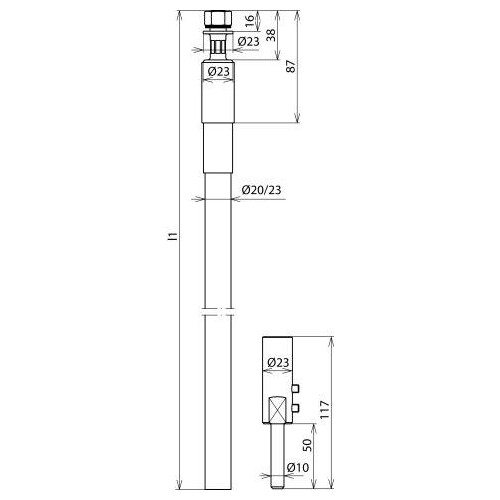

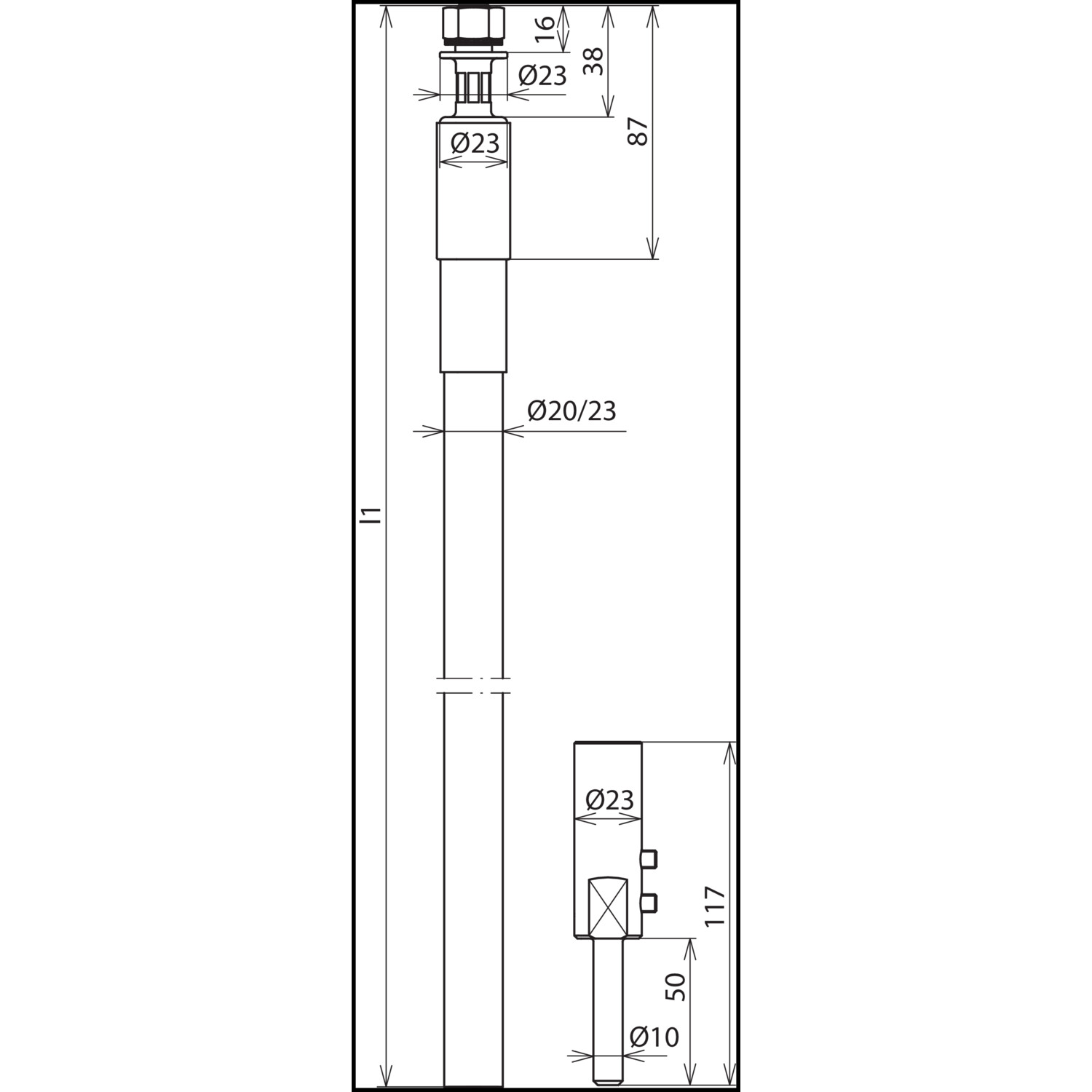

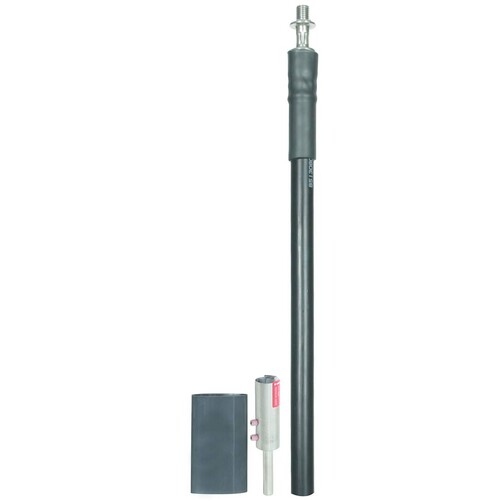

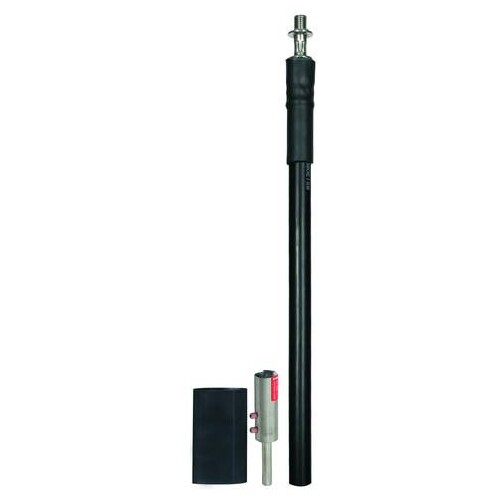

HVI Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (vorkonfektioniert für Rohraußenverlegung, schwarz), mit einem Kopfstück und einem Erdanschlusselement. Äquivalenter Trennungsabstand s ¿ 75 cm (in Luft), s ¿ 150 cm (fester Baustoff).
Anmerkungen zur LIMMERT-KI

Die DEHN HVI Leitung ist eine hochspannungsfeste isolierte Ableitung, die gemäß DIN EN 62305-3 (VDE 0185-305-3) konzipiert wurde. Sie dient dazu, gefährliche Überschläge zwischen äußeren Blitzschutzsystemen und inneren leitfähigen Teilen, wie Elektroanlagen und Rohrleitungen, zu verhindern. Mit einem Leiterdurchmesser von 5 mm und einem Leiterquerschnitt von 19 mm² bietet diese Leitung eine zuverlässige Leistung. Die Isolation aus Polyethylen (PE) sorgt für zusätzliche Sicherheit und Langlebigkeit. Die vorkonfektionierte Ausführung für die Rohraußenverlegung ist mit einem Kopfstück und einem Erdanschlusselement ausgestattet. Der äquivalente Trennungsabstand beträgt 75 cm in Luft und 150 cm in festem Baustoff, was sie ideal für den Einsatz in modernen Blitzschutzsystemen macht.

Produktinfos

Leiterdurchmesser: 5 mm
Werkstoff der Isolation: Polyethylen (PE)
Oberflächenschutz: unbehandelt
Anzahl der Einzeldrähte: 7
Leiterquerschnitt: 19 mm²
Hochspannungsfeste isolierte Ausführung: Ja
Äquivalenter Trennungsabstand in Luft: 75 cm
Äquivalenter Trennungsabstand in festem Baustoff: 150 cm
Preisanzeige nur nach Anmeldung
B

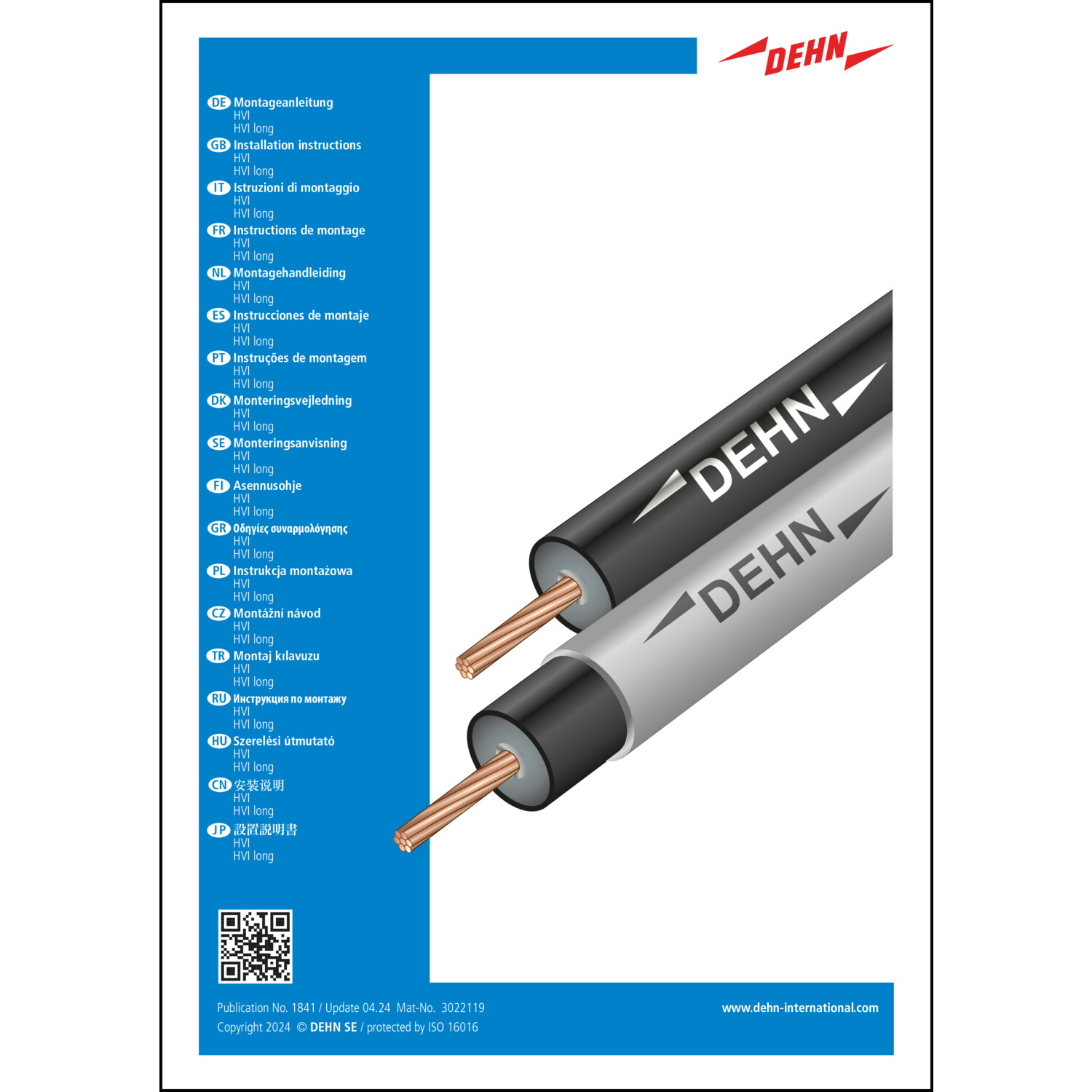

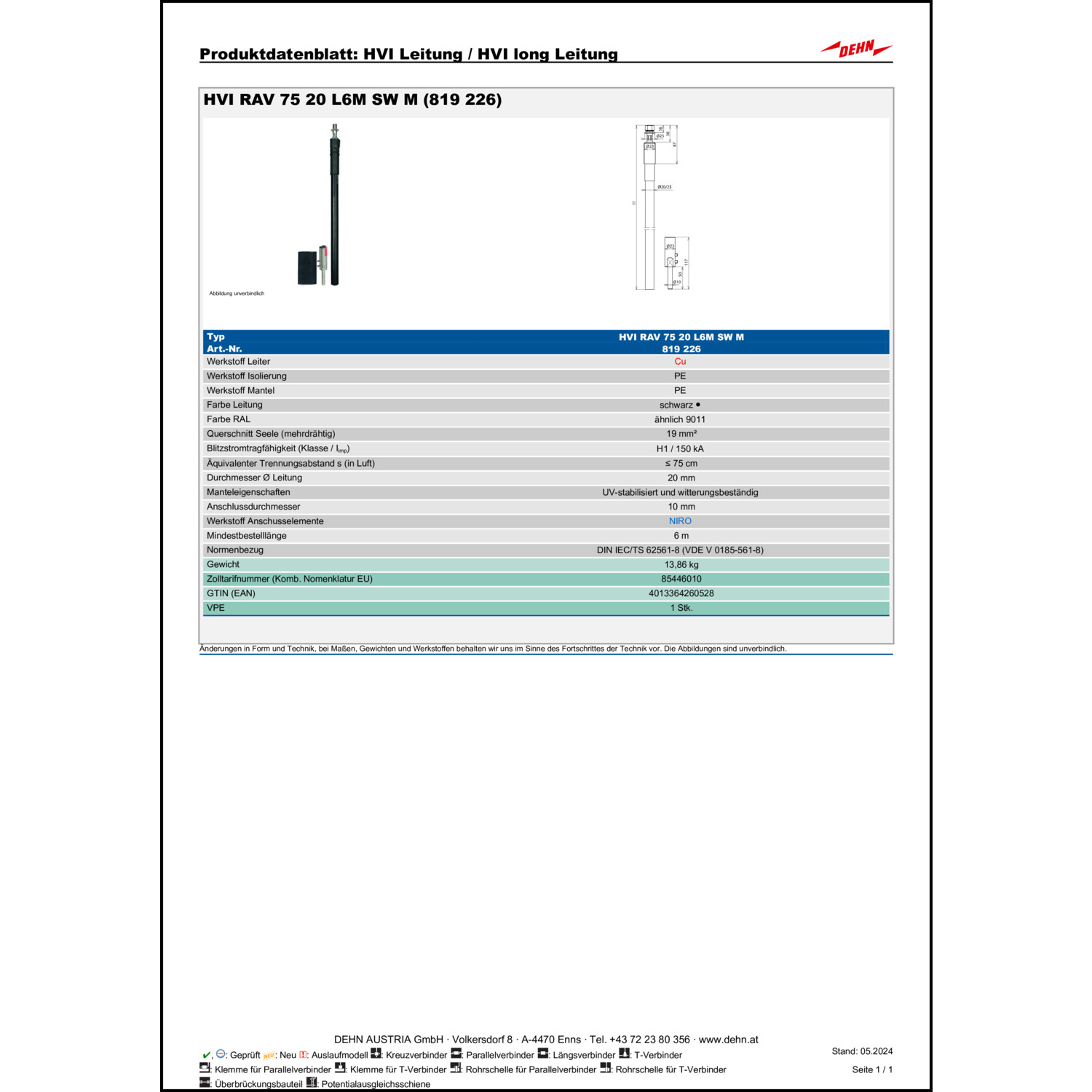

    Katalogseiten

    Produktinfos

    Leiterdurchmesser: 5 mm
    Werkstoff der Isolation: Polyethylen (PE)
    Oberflächenschutz: unbehandelt
    Anzahl der Einzeldrähte: 7
    Leiterquerschnitt: 19 mm²
    Hochspannungsfeste isolierte Ausführung: Ja
    Weitere Details
    Farbe: schwarz
    Leiter-Material: Kupfer
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Geeignet für Ex-Bereich: Ja
    Max. äquivalenter Trennungsabstand s (in Luft): 0.75 m
    Max. äquivalenter Trennungsabstand s (feste Baustoffe): 1.5 m
    Max. Zugbelastung: 950 N
    Gewicht: 48
    Ummantelungswerkstoff: Polyethylen, vernetzt (VPE)
    Außendurchmesser inkl. Hülle/Beschichtung: 20
    Ummantelungswerkstoff halogenfrei: Nein
