819165 Dehn HVI power Leitung D 27mm Cu schwarz

22898862
1748774
1 Stk
4013364272224
DE
85446010
819165
beantwortete(n) Fragen weitere Varianten

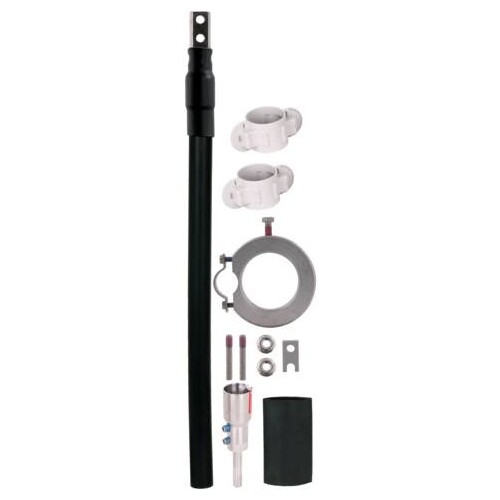

HVI power long Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI-power-Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung vorkonfektioniert (schwarz), mit einem Kopfstück und einem Anschlusselement (Anschlusselement lose beigefügt). Äquivalenter Trennungsabstand s ¿ 90 cm (in Luft), s ¿ 180 cm (fester Baustoff).
Anmerkungen zur LIMMERT-KI

Die HVI power Leitung D 27 mm von Dehn ist eine hochspannungsfeste, isolierte Ableitung, die speziell entwickelt wurde, um den Trennungsabstand zu elektrisch leitenden Teilen gemäß IEC/EN 62305-3 einzuhalten. Mit einem Leiterdurchmesser von 27 mm und einem Querschnitt von 25 mm² aus Kupfer bietet sie eine herausragende Blitzstromtragfähigkeit von 200 kA. Die Leitung ist für Temperaturen von -30 bis +70 °C geeignet und verfügt über eine UV-stabilisierte und wetterbeständige Oberfläche, die sie ideal für den Außeneinsatz macht. Der äquivalente Trennungsabstand beträgt bis zu 90 cm in Luft und bis zu 180 cm in festen Baustoffen. Diese vorkonfektionierte Leitung kommt mit einem Kopfstück und einem Anschlusselement, was die Installation erleichtert und Sicherheit gewährleistet.

Produktinfos

Durchmesser Leiter: 27 mm
Leiterquerschnitt: 25 mm²
Material des Leiters: Cu
Farbe des Leiters: Schwarz (RAL 9011)
Isolationsmaterial: PE
Mantelmaterial: PE
Temperaturbereich (verarbeitet): -5 bis +40 °C
Temperaturbereich (fest installiert): -30 bis +70 °C
Äquivalenter Trennungsabstand (in Luft): ≤ 90 cm
Äquivalenter Trennungsabstand (fester Baustoff): ≤ 180 cm
Blitzstromtragfähigkeit: 200 kA (10/350 µs)
Anzahl der Einzeldrähte: 7
Oberflächenschutz: UV stabilisiert und wetterbeständig
Anschlussdurchmesser: 10 mm
Gewicht: 4,48 kg

HVI power Leitung

  • Werkstoff Leiter: Cu
  • Werkstoff Isolierung: PE
  • Farbe: schwarz
  • Querschnitt Leitung: 27 mm
  • Werkstoff Anschlusselement: NIRO
  • Gewicht: 4,48 kg
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Leiterdurchmesser: 5.6 mm
    Werkstoff der Isolation: Polyethylen (PE)
    Oberflächenschutz: unbehandelt
    Anzahl der Einzeldrähte: 7
    Leiterquerschnitt: 25 mm²
    Hochspannungsfeste isolierte Ausführung: Ja
    Weitere Details
    Farbe: schwarz
    Leiter-Material: Kupfer
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Geeignet für Ex-Bereich: Ja
    Außendurchmesser isolierte Leitung: 27 mm
    Max. äquivalenter Trennungsabstand s (in Luft): 0.9 m
    Max. äquivalenter Trennungsabstand s (feste Baustoffe): 1.8 m
    Max. Zugbelastung: 1200 N
    Gewicht: 85.4
    Ummantelungswerkstoff: Polyvinylchlorid (PVC)
