819160 Dehn HVI power Leitung D 27mm Cu schwarz

22898855
2885272
1 Stk
4013364152298
DE
85446010
819160
beantwortete(n) Fragen weitere Varianten

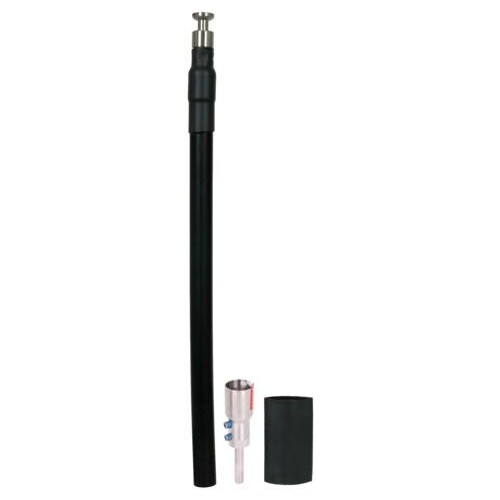

HVI power long Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI power Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung vorkonfektioniert (schwarz), mit einem Kopfstück und einem Anschlusselement (Anschlusselement lose beigefügt). Äquivalenter Trennungsabstand s ¿ 90 cm (in Luft), s ¿ 180 cm (fester Baustoff).
Anmerkungen zur LIMMERT-KI

Die HVI power Leitung D 27mm von Dehn ist eine hochspannungsfeste, isolierte Ableitung, die den Trennungsabstand zu elektrisch leitenden Teilen gemäß DIN EN 62305-3 einhält. Sie besteht aus einem schwarzen Kupferleiter mit einem Durchmesser von 27 mm und einem Querschnitt von 25 mm², der aus 7 Einzeldrähten besteht. Die Isolierung und der Mantel sind aus Polyethylen (PE) gefertigt, was die Leitung UV-stabilisiert und wetterfest macht. Die HVI Leitung ist vorkonfektioniert mit einem Kopfstück und einem losen Anschlusselement. Sie erfüllt die Anforderungen der Norm DIN IEC/TS 62561-8 und ist für Temperaturen von -5 bis +40 °C geeignet, während die Dauerbetriebstemperatur bei fest installierten Anwendungen bis zu -30 bis +70 °C reicht. Diese Leitung ist ideal für den Einsatz in Blitzschutzsystemen und gewährleistet eine sichere Ableitung von Blitzströmen.

Produktinfos

Durchmesser des Leiters: 27 mm
Material des Leiters: Cu (Kupfer)
Farbe des Leiters: schwarz (RAL 9011)
Querschnitt des Kerns: 25 mm²
Isolationsmaterial: PE (Polyethylen)
Mantelmaterial: PE (Polyethylen)
Anzahl der Einzeldrähte: 7
Maximale Kabellänge LPS I: 11,25 m
Maximale Kabellänge LPS II: 15,0 m
Maximale Kabellänge LPS III/IV: 22,50 m
Äquivalenter Trennungsabstand (in Luft): ≤ 90 cm
Verarbeitungstemperatur: -5 bis +40 °C
Dauerbetriebstemperatur (fest installiert): -30 bis +70 °C
Gewicht: 4,8 kg
UV-stabilisiert und wetterfest: Ja

HVI power Leitung

  • Werkstoff Leiter: Cu
  • Werkstoff Isolierung: PE
  • Farbe: schwarz
  • Querschnitt Leitung: 27 mm
  • Werkstoff Anschlusselement: NIRO
  • Gewicht: 4,8 kg
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Leiterdurchmesser: 5.6 mm
    Werkstoff der Isolation: Polyethylen (PE)
    Oberflächenschutz: unbehandelt
    Anzahl der Einzeldrähte: 7
    Leiterquerschnitt: 25 mm²
    Hochspannungsfeste isolierte Ausführung: Ja
    Weitere Details
    Farbe: schwarz
    Leiter-Material: Kupfer
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Geeignet für Ex-Bereich: Ja
    Außendurchmesser isolierte Leitung: 27 mm
    Max. äquivalenter Trennungsabstand s (in Luft): 0.9 m
    Max. äquivalenter Trennungsabstand s (feste Baustoffe): 1.8 m
    Max. Zugbelastung: 1200 N
    Gewicht: 85.4
    Ummantelungswerkstoff: Polyvinylchlorid (PVC)
