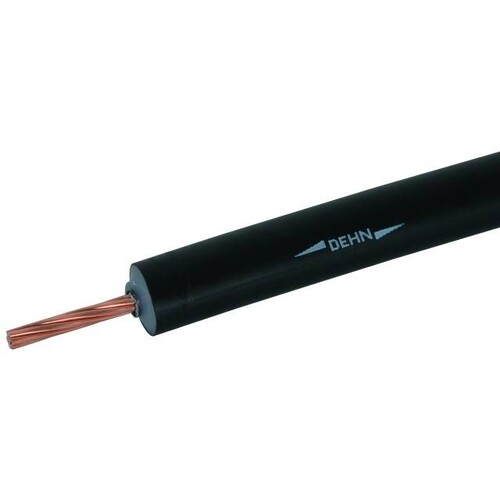

819131 Dehn HVI long Leitung D 20mm schwarz

22898799
2017130
1 Stk
4013364223189
CH
85446010
819131
beantwortete(n) Fragen weitere Varianten
HVI long Leitung abgelängt (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung für die Konfektionierung vor Ort (abgelängt nach Bestellung 6 m - 70 m - schwarz). Äquivalenter Trennungsabstand s ¿ 75 cm (in Luft), s ¿ 150 cm (fester Baustoff).
Anmerkungen zur LIMMERT-KI

Die HVI long Leitung D 20mm schwarz (Typ HVI LO 75 20 L) ist eine hochspannungsfeste isolierte Ableitung, die speziell entwickelt wurde, um den Trennungsabstand zu elektrisch leitenden Teilen gemäß DIN EN 62305-3 (VDE 0185-305-3) einzuhalten. Mit einem Leiterdurchmesser von 20 mm und einem Querschnitt von 19 mm² aus Kupfer bietet diese Leitung eine zuverlässige Leistung und Sicherheit. Die UV-stabilisierte und wetterbeständige Beschichtung aus PVC gewährleistet eine lange Lebensdauer, während die Mindestbestelllänge von 6 m und die maximale Bestelllänge von 70 m Flexibilität bei der Anwendung bieten. Diese Leitung ist ideal für den Einsatz in Blitzschutzsystemen und anderen Anwendungen, bei denen hohe Blitz-Impulsspannungen sicher abgeleitet werden müssen. Ihr Gewicht von 2,88 kg macht sie leicht zu handhaben und zu installieren.

Produktinfos

Material des Leiters: Kupfer (Cu)
Material der Isolation: Polyethylen (PE)
Material der Beschichtung: PVC
Farbe des Leiters: Schwarz
Farbe RAL: ähnlich zu 9011
Querschnitt des Kerns (massiv / litzenförmig): 19 mm²
Äquivalenter Trennungsabstand s (in Luft): ≤ 75 cm
Durchmesser Ø Leiter: 20 mm
Beschichtungseigenschaften: UV-stabilisiert und wetterbeständig
Mindestbestelllänge: 6 m
Maximale Bestelllänge: 70 m
Gewicht: 2,88 kg
Hochspannungsfeste isolierte Ausführung: Ja

HVI (long) Leitung

  • Werkstoff Leiter: Cu
  • Werkstoff Isolierung: PE
  • Farbe: schwarz
  • Querschnitt Leitung: 20 mm
  • Gewicht: 2,88 kg
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Leiterdurchmesser: 5 mm
    Werkstoff der Isolation: Polyethylen (PE)
    Oberflächenschutz: unbehandelt
    Anzahl der Einzeldrähte: 7
    Leiterquerschnitt: 19 mm²
    Hochspannungsfeste isolierte Ausführung: Ja
    Weitere Details
    Farbe: schwarz
    Leiter-Material: Kupfer
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Geeignet für Ex-Bereich: Ja
    Außendurchmesser isolierte Leitung: 20 mm
    Max. äquivalenter Trennungsabstand s (in Luft): 0.75 m
    Max. äquivalenter Trennungsabstand s (feste Baustoffe): 1.5 m
    Max. Zugbelastung: 950 N
    Gewicht: 48
    Ummantelungswerkstoff: Polyvinylchlorid (PVC)
