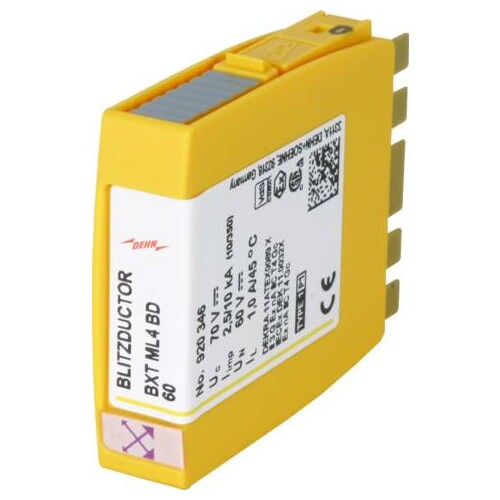

920346 DEHN Kombiableiter-Modul für 2 Doppeladern BLITZDUCTOR XT mit LifeCheck

21546071
1187268
1 Stk
4013364109001
DE
85363010
920346
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das DEHN Kombiableiter-Modul BXT ML4 BD 60 bietet optimalen Schutz für zwei Doppeladern erdpotentialfreier symmetrischer Schnittstellen. Ausgestattet mit der innovativen LifeCheck-Funktion überwacht das Modul kontinuierlich thermische und elektrische Überlastzustände und zeigt den Austauschbedarf berührungslos an. Mit einer Nennspannung von 60 V und einem Nennstrom von 1 A ist das Modul für den Einsatz in verschiedenen Umgebungen geeignet. Die kompakte Bauweise und der Schutzgrad IP 20 machen es ideal für die Installation in Übereinstimmung mit dem Blitzschutzkonzept. Das Gehäuse aus Polyamid PA 6.6 in Gelb sorgt für eine hohe Widerstandsfähigkeit und Langlebigkeit. Dieses Modul ist ein unverzichtbarer Bestandteil moderner Blitzschutzsysteme.

Produktinfos

Typ: BXT ML4 BD 60
SPD-Überwachungssystem: LifeCheck
SPD-Klasse: M
Nennspannung (UN): 60 V
Max. Dauerspannung (d.c.) (UC): 70 V
Max. Dauerspannung (a.c.) (UC): 49,5 V
Nennstrom bei 45 °C (IL): 1,0 A
Gesamt-Blitzstoßstrom (10/350 µs) (Iimp): 10 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Gesamt-Nennableitstrom (8/20 µs) (In): 20 kA
Nennableitstrom (8/20 µs) pro Leitung (In): 10 kA
Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): ≤ 110 V
Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): ≤ 550 V
Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): ≤ 90 V
Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Serienwiderstand pro Leitung: 1,0 Ω
Abschneidefrequenz Leitung-Leitung (fG): 11,0 MHz
Kapazität Leitung-Leitung (C): ≤ 500 pF
Kapazität Leitung-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Erdung über Basiselement: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Gewicht: 24 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 60V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 24g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Montageart: auf Basiselement
    Nennspannung DC: 60|60 V
    Nennlaststrom: 1 A
    Blitzstoßstrom (10/350): 10 kA
    Ableiterüberwachung: Ja
    Weitere Details
    Höchste Dauerspannung AC: 49.5 V
    Höchste Dauerspannung DC: 70 V
    Nennableitstoßstrom (8/20): 20 kA
    Schutzpegel Ader/Erde: 550 V
    Schutzpegel Ader/Ader: 90 V
    Grenzfrequenz: 11 MHz
    Explosionsgeprüfte Ausführung: Ja
    Anzahl der Leiter (ohne Erde): 4
    Schutzart (IP): IP20
    Baubreite: 12
    Erdung über: Hutschiene
