920242 Dehn Kombiableiter Modul für 1 Doppelader

22900094
4934178
1 Stk
4013364118362
DE
85363010
920242
beantwortete(n) Fragen weitere Varianten
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

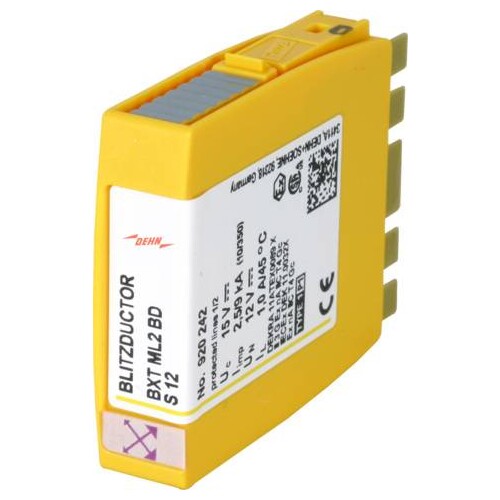

Das Dehn Kombiableiter Modul BXT ML2 BD S 12 (920 242) bietet optimalen Schutz für 1 Doppelader und Leitungsschirm. Mit einer Nennspannung von 12 V und einer Nennstromstärke von 1 A gewährleistet dieses platzsparende Modul eine zuverlässige Ableiterüberwachung durch das integrierte LifeCheck-System, das thermische und elektrische Überlastzustände erkennt. Der Blitzstoßstrom beträgt bis zu 9 kA, was eine hohe Schutzwirkung bei Blitzereignissen sicherstellt. Das Modul ist für den Betrieb im Temperaturbereich von -40°C bis +80°C geeignet und hat eine Schutzart von IP 20. Es kann direkt in ein Basisteil eingesteckt werden und ist ideal für den Einsatz in erdpotentialfreien symmetrischen Schnittstellen. Mit Zulassungen nach CSA und GOST ist es eine ausgezeichnete Wahl für industrielle Anwendungen.

Produktinfos

Nennspannung (UN): 12 V
Höchste Dauerspannung DC (UC): 15 V
Höchste Dauerspannung AC (UC): 10,6 V
Nennstrom bei 45°C (IL): 1,0 A
Blitzstoßstrom (10/350) gesamt (Iimp): 9 kA
Blitzstoßstrom (10/350) pro Ader (Iimp): 2,5 kA
Nennableitstoßstrom (8/20) gesamt (In): 20 kA
Nennableitstoßstrom (8/20) pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 26 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 550 V
Betriebstemperaturbereich: -40°C bis +80°C
Schutzart (gesteckt): IP 20
Einsteckbar in Basisteil: Ja
Erdung über Basisteil: Ja
Farbe: gelb
SIL-Klassifizierung: SIL2 / SIL3
Zulassungen: CSA, GOST
Gewicht: 20,600 g

BLITZDUCTOR XT

  • Ableiterüberwachung: LifeCheck
  • Nennspannung: 12V
  • Farbe: gelb
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Schutzart: IP20
  • Gewicht: 21g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Montageart: auf Basiselement
    Nennspannung DC: 12|12 V
    Nennlaststrom: 1 A
    Blitzstoßstrom (10/350): 9 kA
    Ableiterüberwachung: Ja
    Weitere Details
    Höchste Dauerspannung AC: 10.6 V
    Höchste Dauerspannung DC: 15 V
    Nennableitstoßstrom (8/20): 20 kA
    Schutzpegel Ader/Erde: 550 V
    Schutzpegel Ader/Ader: 19 V
    Grenzfrequenz: 2.8 MHz
    Explosionsgeprüfte Ausführung: Ja
    Anzahl der Leiter (ohne Erde): 2
    Schutzart (IP): IP20
    Baubreite: 12
    Erdung über: Hutschiene
